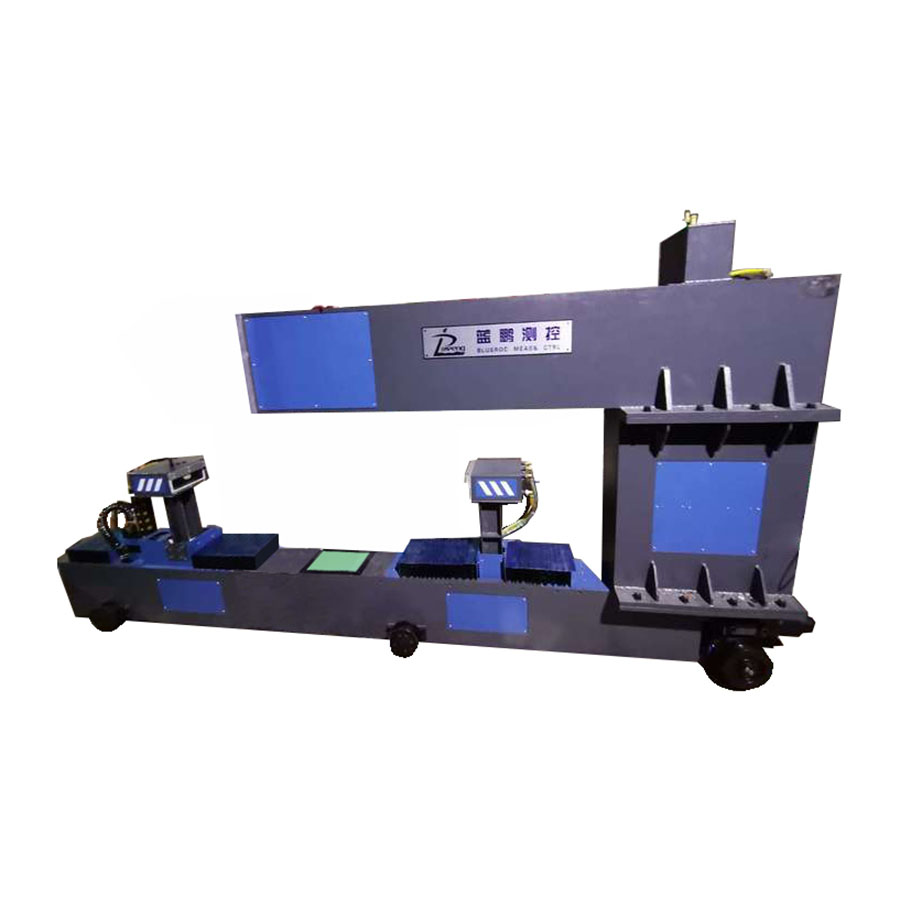

LPBJ1600.2型超大直径测径仪
LPBJ1600.2型超大直径测径仪简介:LPBJ1600.2型超大直径测径仪采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。其中一个发射镜头和与其相对的
全国热线

400-6171-355

LPBJ1600.2型超大直径测径仪简介:

LPBJ1600.2型超大直径测径仪采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。其中一个发射镜头和与其相对的接收镜头组成1组单测头,在双镜筒测头测量时每组单测头测量被测物的一个边沿尺寸。具体结构及测量原理如下图所示:

范围可调大直径测径仪原理图

图中2套发射镜头分别发射出平行光射向2套接收镜头,通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2,A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

LPBJ1600.2型超大直径测径仪双镜筒测头的两组单测头之间的间距可自动调整。调整装置主要由镜筒托板、直线导轨、精密滚珠丝杠和步进电机组成(调整装置的基本结构如下图所示)。当需要调整镜筒的间距时,通过控制系统输入命令,驱动步进电机带动滚珠丝杠即可实现精确位置的调整。调整完成后系统将自动计入调整距离,不需要进行间距的校准即可进行粗略测量,测量精度在0.2mm以下。如需要提高精度,在间距调整后可用相应的标准量块进行校准,校准后的精度不大于0.05mm。

LPBJ1600.2型超大直径测径仪设备参数:

测量范围(mm):  500~1600
测量精度(mm):  ≤0.1
测量频率(Hz):  500
电源电压(V) :  AC 220±15% ,50Hz
环境温度(℃):  -10~50
环境湿度 (%rh) :≤ 80(不结露)

LPBJ1600.2型超大直径测径仪产品特点:

1、显示内容:分别显示2路测头的测量直径、平均直径、椭圆度。
2、软件功能:产品参数设置:可设置产品规格、正负公差、椭圆度公差等参数。
3、修正功能:自动或手动修正,当系统误差过大时可用标准量块自我校准。
4、测量规格自动调整功能:当更换的轧材规格与前规格差距过大时可用规格调整功能自动调整测头至最佳位置。
5、报警功能:超差报警,数据超差时红色报警灯点亮报警。
6、外接数据显示:设备测量数据可通过数据线传输至甲方工控机内显示,显示软件由乙方提供。软件具备存储功能,但不能对现场设备进行控制。
7、外接数据接口:
8、接口协议:RS422或RS485
9、传输方式:屏蔽线缆传输
