LPBJ30.2系列双通道测径仪（以下称本仪器）内置2组固定式光电测头，可对被测物一个方向的宽度进行实时测量。主要应用于螺纹钢的测量，在线检测和离线检测均可，并能实现自动反馈控制以及与电脑的联机通信。

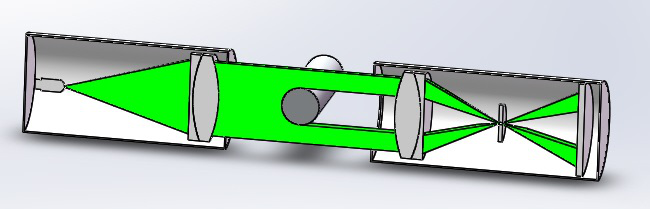

LPBJ30.2双路测径仪采用单镜头实现非接触式的测量，单镜头光电测头是由单组发射镜头和单组接收镜头组成的利用LED平行光源和CCD成像法进行几何尺寸测量的测头。其基本测量原理如下图1所示：

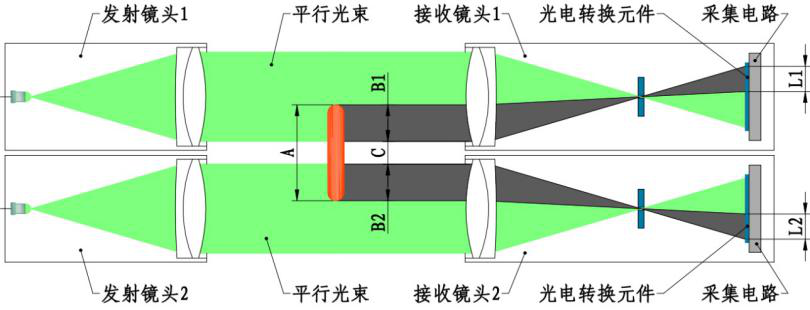

图1  测量原理图
图中发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。

主要功能

1) 实时、连续、非接触式测量
2) 自动、手动两种方式都可进行电机转速的调节，控制输出-10V~+10V电压
3) 具有超限报警提示功能
4) 具有超出范围保持电压和延时停机功能
5) 具有外接显示功能
