1. 单测头测量原理

蓝鹏光电测量产品采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头，简称“光电测头”。每组测头由发射镜头和接收镜头组成。

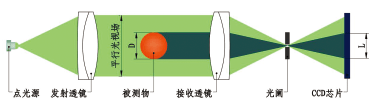

发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦，在CCD芯片上成像。当被测物通过视场时，被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理，即可通过阴影的宽度L计算出被测物的直径D。

2. 双测头测量原理

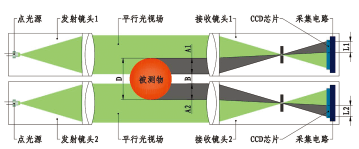

双测头由两组测头构成，两组测头以净间距B平行设置。当被测物通过2束平行光视场时，将在两个接收镜头的CCD芯片上分别形成宽度为L1、L2的阴影。

经过电路系统处理可得出L1、L2对应的尺寸A1、A2，A1、A2再加上B即可得出被测物的尺寸D。

3. 广角光电测头

广角光电测头简称广角测头，是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源，光源的长度根据测头的视野角度和距离确定。

广角测头的优点是视野范围大，可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象，所以利用广角测头测量需要进行物距修正。
