【案例分享】制管行业测径系统的应用

发布日期:2022-06-17 14:40
信息摘要:
管材是建筑工程必需的材料,常用的有给水管、排水管、煤气管、暖气管、电线导管、雨水管等。随着科学技术的发展,家庭装修使用的管材也经历了普通铸铁管水泥管(钢筋混凝土管...
管材是建筑工程必需的材料,常用的有给水管、排水管、煤气管、暖气管、电线导管、雨水管等。随着科学技术的发展,家庭装修使用的管材也经历了普通铸铁管→水泥管→(钢筋混凝土管、石棉水泥管)→球墨铸铁管、镀锌钢管→塑料管及铝塑复合管的发展历程。
管材用途多种多样,但它们有一个共同需要监测的数据——外径,外径是检测管材合格与否的因素之一。
双轴测径仪为某制管厂解决了管材外径及椭圆度的检测难题,它实现了实时、无损、高速的在线检测,为制管厂提供及时的管材外径质量信息。
设备参数
测量范围:40-76mm;
测量精度:≤0.02mm;
测量频率:500Hz;
尺寸mm:850×770×150;
重复精度:≤0.02mm;
显示频率:3次/秒;
工作方式:连续;
工作电压:~220V±15% 50Hz;
环境温度:-20℃~65℃;
环境湿度:小于85%RH。

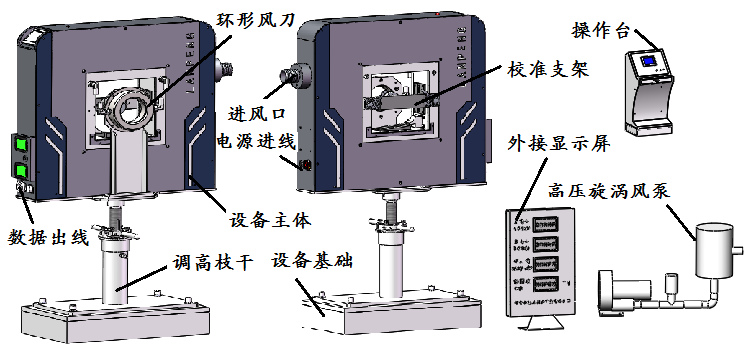

双轴测径仪组成
主要由设备主体、环形风刀、校准支架调高枝干、外接显示屏、操作台、高压旋涡风泵及电路部分组成。

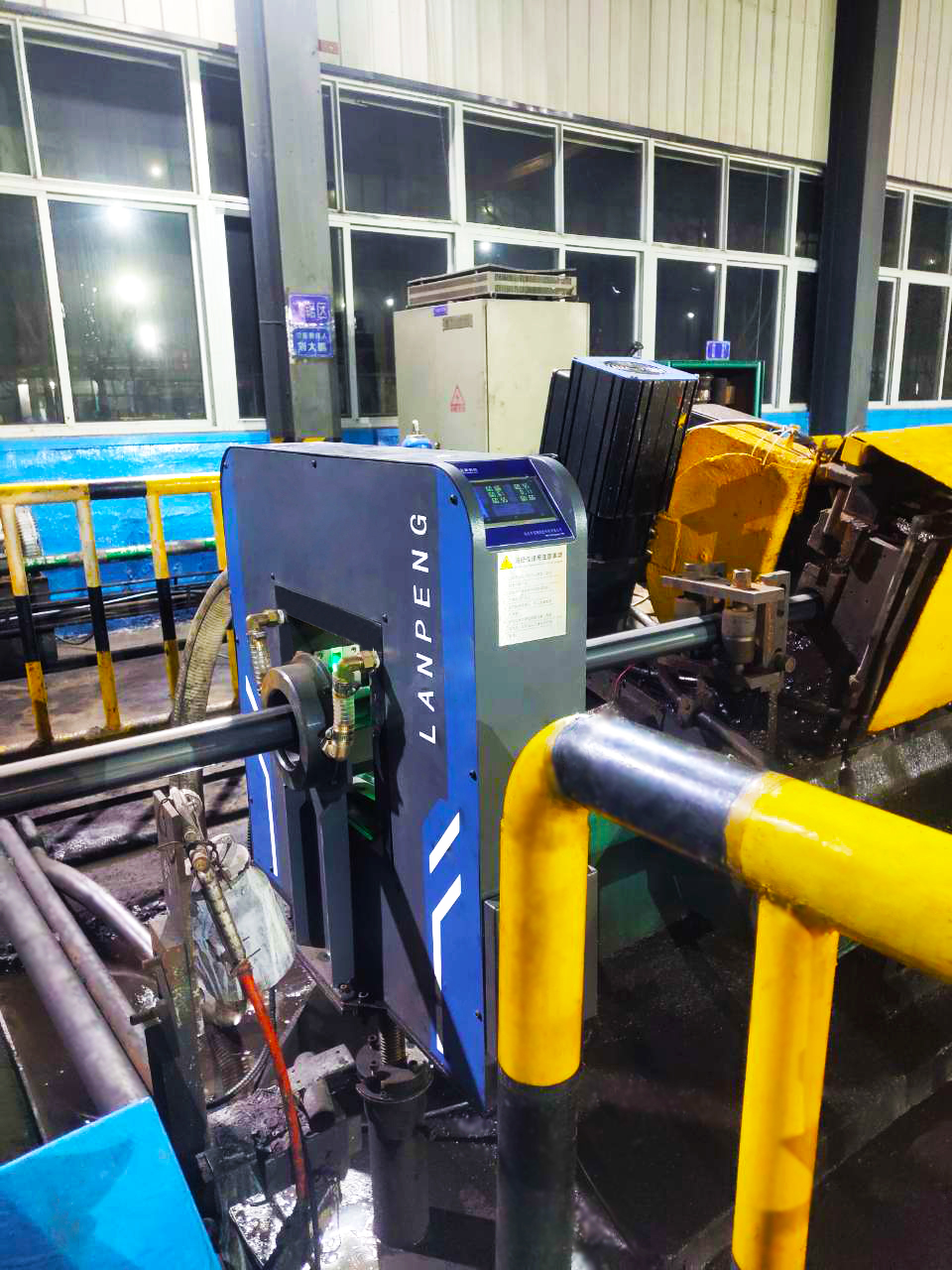

安装位置
本仪器可应用于棒材产线,安装时在保证设备安全的前提下尽量靠近出料口,可以在较短的时间内获得测量值,有利于设备电机转速的调节,获得较好的调节效果。
双轴测径仪具备两套操作系统:触摸屏、控制柜。
控制柜

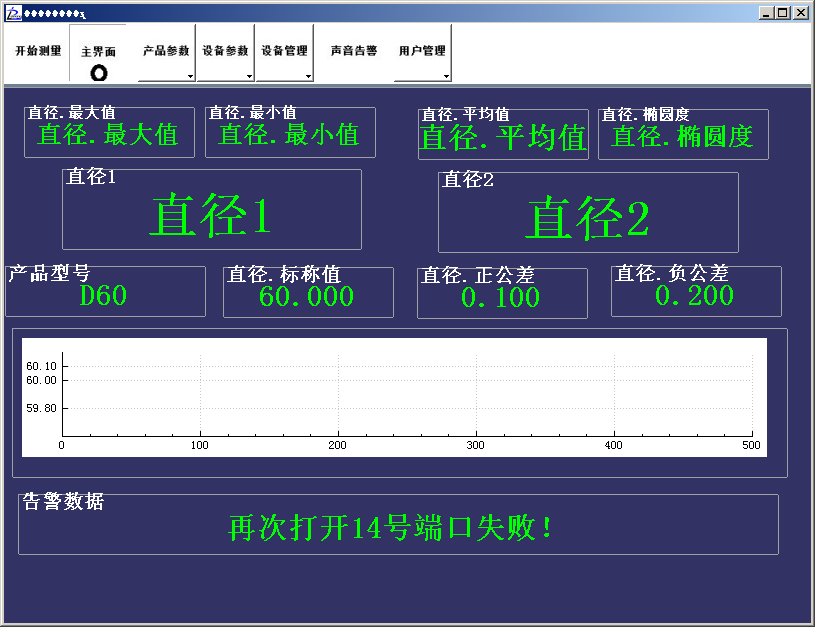

在桌面上,双击图标,打开测量软件,登陆成功后进入主界面。
可进行产品型号配置、产品型号选择、报警配置、开始测量与停止测量、历史查询、数据导出、退出软件等操作
产品型号配置
包括直径、标称值,直径、正公差,直径、负公差,产品批号,产品钢种,测量方式,生产速度,钢长度,头部忽略,尾部忽略等的设备。
其中:
“类型名称”中添加产品型号名称。
“直径.标称值”填写该被测工件标称值。
“直径.正公差”、“直径.负公差”填写公差值,都为正数,系统自动计算区间。
“椭圆度.正公差”输入椭圆度值。
(“椭圆度.标称值”和“椭圆度.负公差”只填0;)
注:其余参数为保留值,不用设置。设置完毕后,须重启软件方可生效。
触摸屏安装在测径仪上,开机上电后,进入桌面,双击图标,即可运行测径仪程序。点击【开始】按钮,设备开始测量。
可进行产品参数设置、校准、声音/消音、记录查看、查看等操作。
双轴测径仪在制管厂进行外径及椭圆度的检测,提供实时检测数据可供查看,提供实时超差报警提示产品异常,提供历史数据以供查看。
