【案例分享】定制测径仪在某大钢厂优棒产线的

发布日期:2022-11-10 15:16
信息摘要:
某大型钢材的特殊钢棒线材深加工产线项目优棒生产线工程需要用到测径仪对产线外径及椭圆度品质进行检测,为此根据其要求研发了 专业测径仪 。 被测物特性 1、可测被测物外形及...

某大型钢材的特殊钢棒线材深加工产线项目—优棒生产线工程需要用到测径仪对产线外径及椭圆度品质进行检测,为此根据其要求研发了专业测径仪


被测物特性

1、可测被测物外形及尺寸:圆钢φ20~φ110mm;

2、被测钢种:合金钢,弹簧钢、轴承钢、冷镦钢等;

3、轧制产品的温度:700~1000℃;

4、连续轧制时间:不限;

5、轧坯间隔时间:≥2s;

6、终轧速度max:12m/s;

7、工作制度:连续运转工作制;

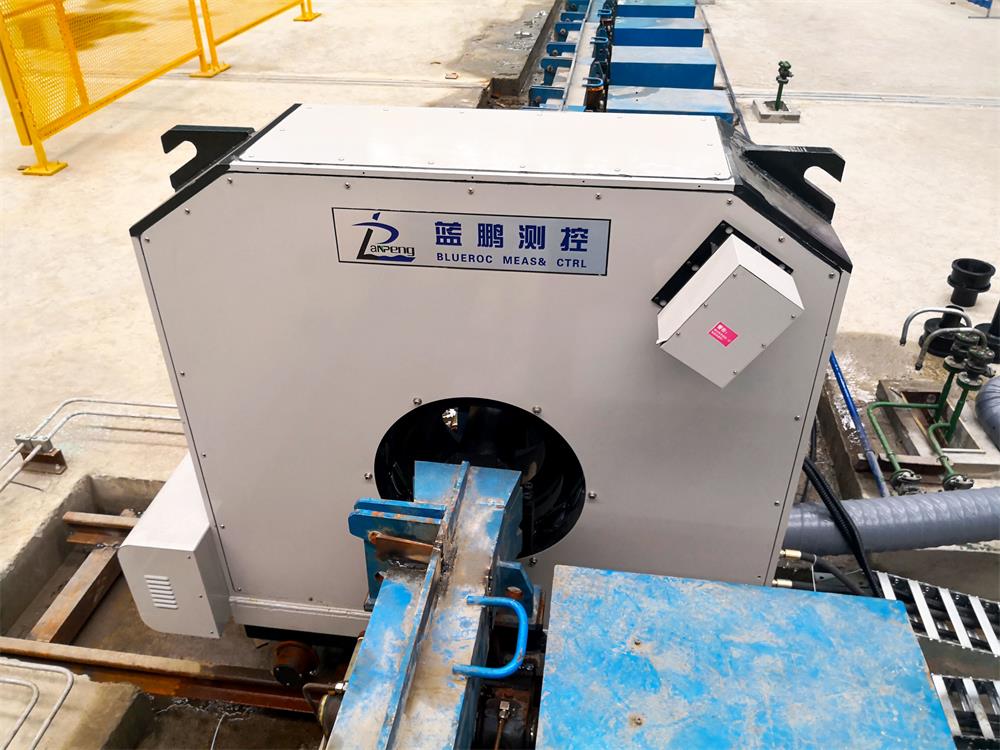

根据优棒项目预精轧机后轧材直径φ20~φ110mm的尺寸范围,本方案采用LPBJ150.12型中棒在线测径仪,测量范围为70mm的单测头和150mm的双测头两种测头分别测量不同规格的轧材。其中70单测头测量直径φ20~φ45mm的棒材,测量精度为±0.02mm,布置8路;可同时测量一个轧材截面的8个直径尺寸。150双测头测量直径φ46~φ110mm的棒材,测量精度也是±0.02mm。150双测头布置4路,可同时测量1个轧材截面的4个直径尺寸。


设备参数

1、测量范围(mm):φ0~φ150;

2、测量精度(mm):测量圆钢≤0.02;

3、动态测量精度:Ф20~Ф45圆钢±0.03mm;Ф45~Ф110圆钢±0.042mm;

4、每个截面测量直径数:Ф20~Ф45圆钢,测量8个直径;Ф45~Ф110圆钢,测量4个直径;

5、重复性(mm):<0.02;

6、测量频率(Hz):500(即每秒测量500个截面);

7、曝光时间(ms):≤0.1;


测径仪的软件系统是根据该产线情况进行研发的,根据棒材规格不同,测量系统分为“小棒测量系统”和“中棒测量系统”两种。实际使用时当设定的产品标称直径为φ45mm及以下时,系统进入“小棒测量系统”进行八路单测头测量;当设定的产品标称直径为φ46mm及以上时,系统进入“中棒测量系统”进行四路双测头测量。


以上就是关于该测径仪的简单介绍,对轧钢产线的尺寸测量,提供各种定制方案,外径、螺纹钢测量、直线度、椭圆度、宽度、厚度、长度、表面缺陷、轮廓度等都可进行在线检测。
