关键字：小型测宽测厚仪，非接触测量仪，方形金属测宽，矩形板材测厚，橡胶板测宽测厚，

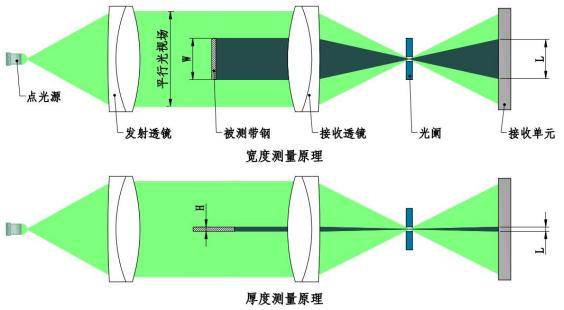

1、测量原理：

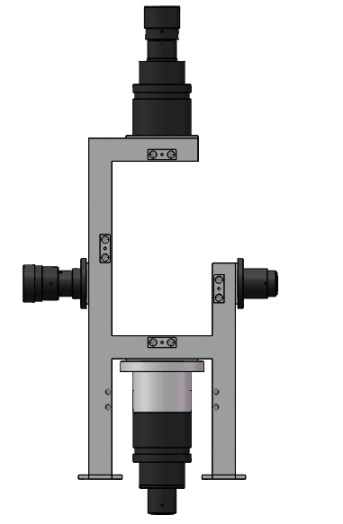

2、测头布置形式

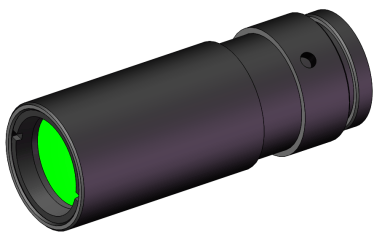

3、测头传感器型号介绍:(型号参数, 光源形式,功率波长等)

蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好

每组测头由一个发射端和一个接收端组成

采用高亮度LED光源，最高亮度可达3000mcd

测量频率500HZ（可选2000HZ）

正常使用寿命在80000小时以上

4、机械结构/电气结构/外壳等介绍:(模块设计,大盘主板,抗震防尘设计)

全封闭外壳，防灰尘进入，防飞溅水，防止电磁干扰，适应恶劣使用环境。

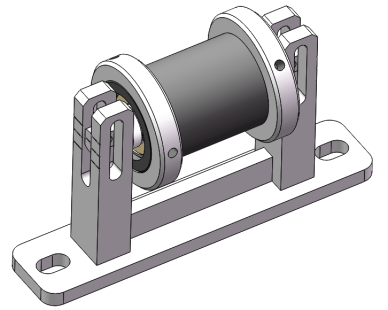

5、拖轮定位组件

测宽仪可配置拖轮辅助定位，保证带材可以稳定通过测宽仪。

6、拓展接口

硬件接口涵盖RS422，RS232，RS485，RJ45，继电器干接点输入输出。

RS422，RS232，RS485支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。RJ45支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。继电器干接点输入输出可与外部传递交互开关量信号。

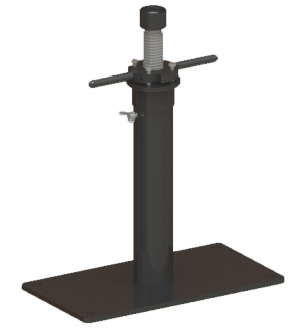

7、支撑/底座(精密调高/升降底座/滚轮底座等优势)

根据现场安装情况适配底座，底座配备高度调节功能，方便现场落位

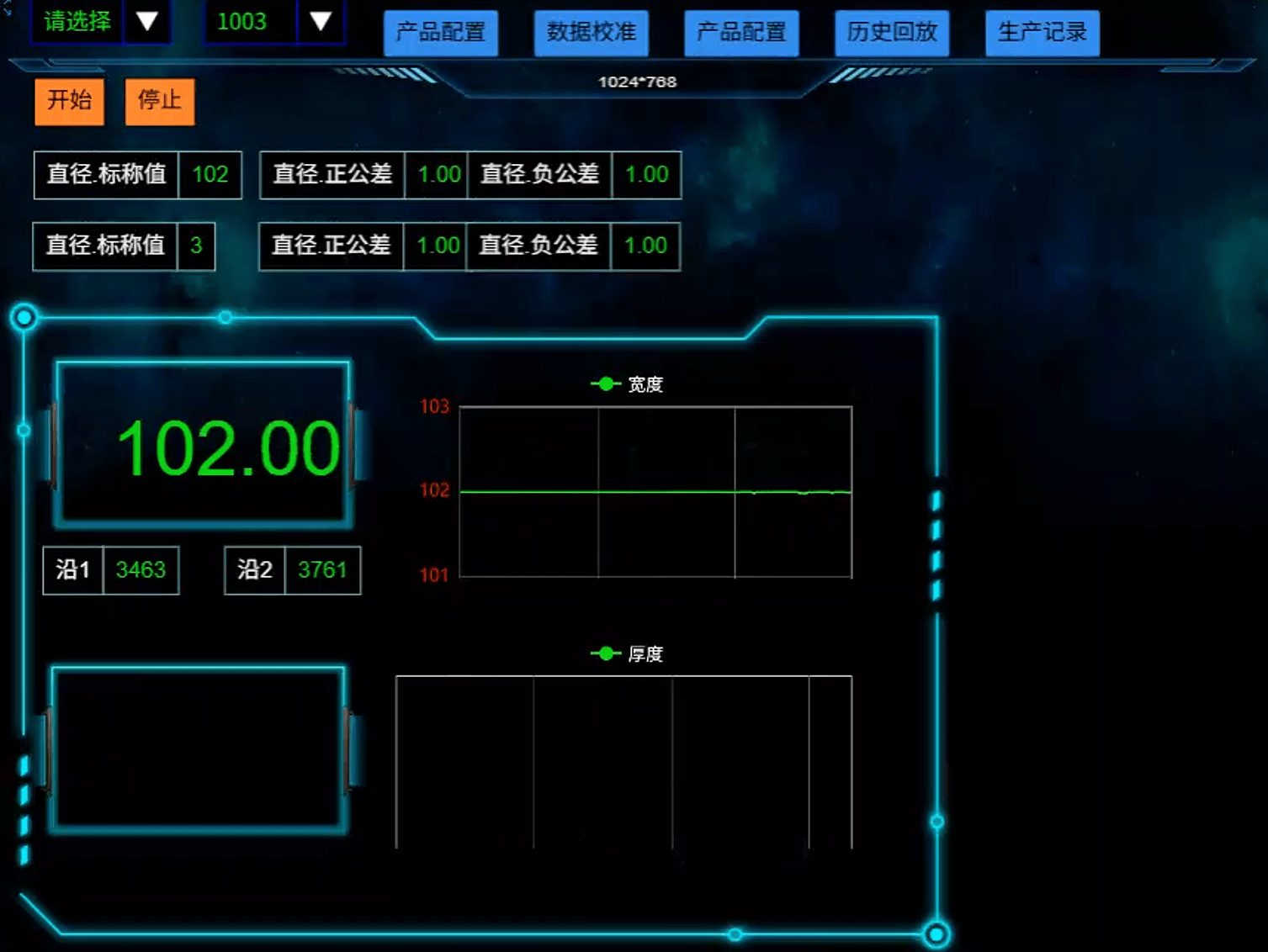

8、测量界面/功能(介绍测量仪自带小屏幕/大屏显示/软件界面)

测量仪自带嵌入式工控机，搭配蓝鹏新一代测量软件，操作方便，可选配外接数码管屏

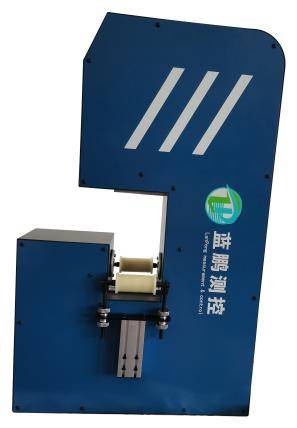

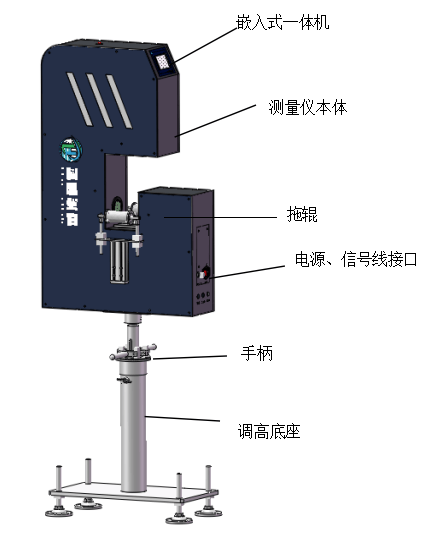

9、设备整套示意图

10、适用范围

设备主要用于矩形或方形截面的金属、塑料、橡胶等制品生产线的在线宽度和厚度同时精密检测。

11、功能描述：

（1）液晶屏显示内容：实时测量值、标准值、上下公差等。

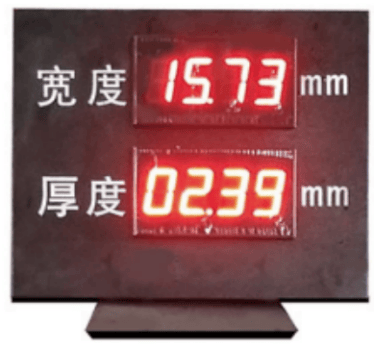

（2）外接屏显示内容：实时测量值。

（3）产品参数设置：可设置产品规格、标准宽度值、厚度值、上下公差等参数。

（4）系统参数设置：可设置刷新频率、通信端口、系统的校零等。

（5）报警设置：可设置报警的阈值，测量值超差时声光报警。

（6）修正功能：自动修正，放入标准直径量块后自动校准；

手动修正，填入修正量（需增加或减小的数值）后修正。

（7）数据传输功能：可上传数据至上位计算机。

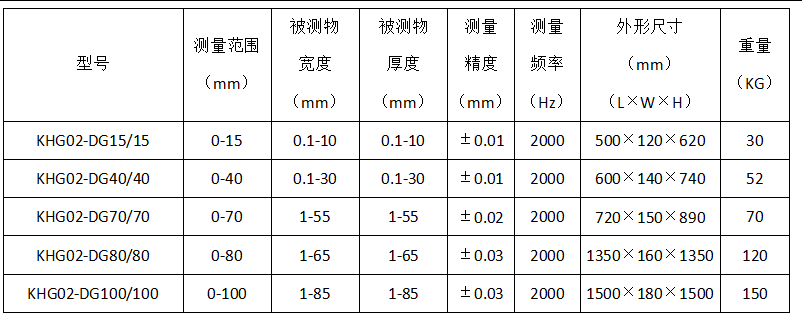

12、技术参数：
