线缆生产过程中的外径测控一体机

发布日期:2022-12-21 17:30
信息摘要:
在线缆生产过程中品质控制很重要,毕竟大长度连续叠加组合生产方式就决定了其生产中控制品质的严格性,否则一旦不合格就会造成报废或降级处理。 为了保证线缆品质,在线自动化...
在线缆生产过程中品质控制很重要,毕竟大长度连续叠加组合生产方式就决定了其生产中控制品质的严格性,否则一旦不合格就会造成报废或降级处理。
为了保证线缆品质,在线自动化的测控就显得尤为重要,那你知道单轴测径仪是如何在产线上进行测量与控制外径尺寸的吗?下面一起来看一下。
单轴测径仪是常用在线缆电缆产线的设备,因为一般线缆的圆度较好,仅需单轴测径仪即可完成检测需求。
但在需要检测椭圆度或产线还生产扁线时,可选用双轴测径仪,它在测圆形线缆时,检测两个方向的外径尺寸与椭圆度;在测量扁线时,检测扁线的宽度与厚度,同样具备测控功能。本文主要以单轴测径仪为例进行简单讲解。

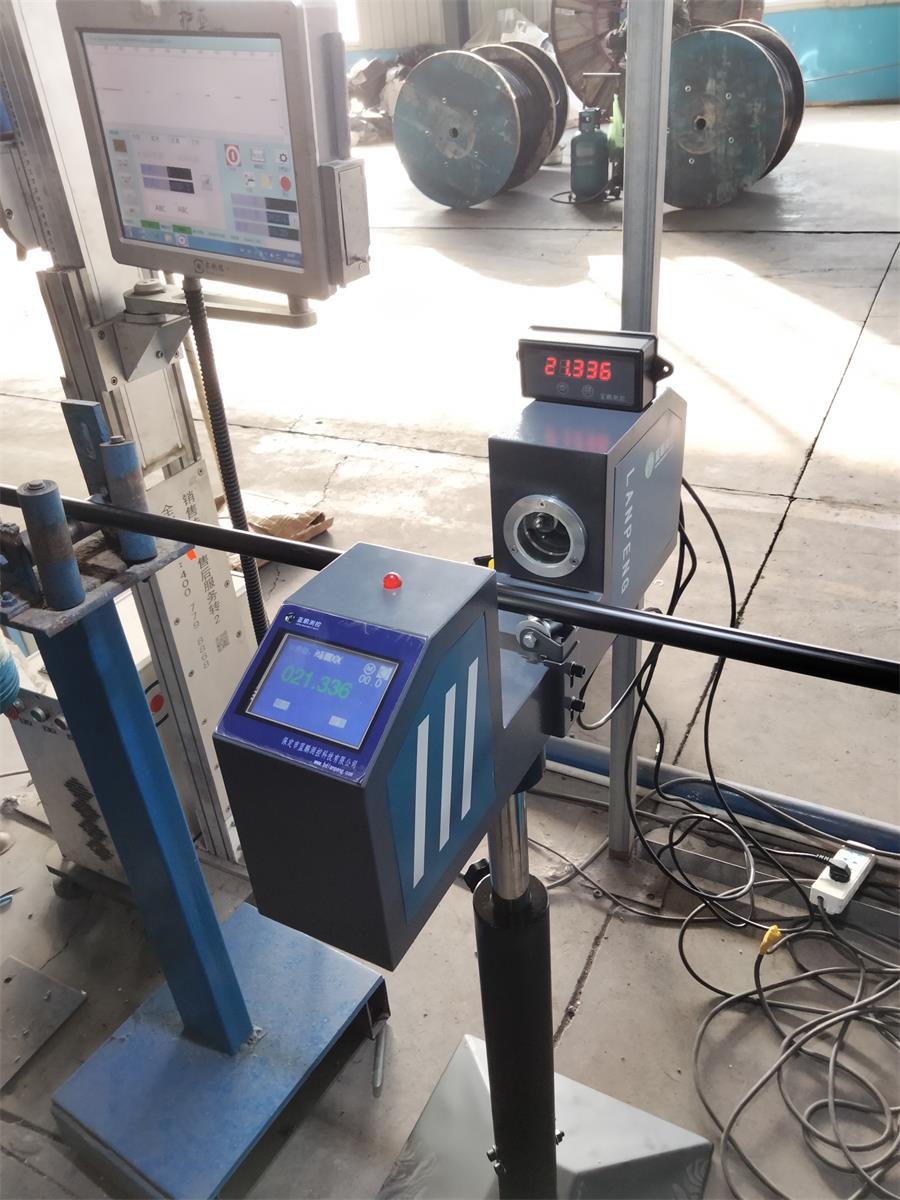

单轴测径仪主要由3部分构成,测径仪主体、支架与外接显示屏(选配),测径仪主体就是测量控制的主要部分,内置测头部件、PID调节系统、报警系统等,是重要的部分;支架是用于调节高度的,保证线缆能通过测径仪测量区域;外接显示屏则用于远程显示。
测量
光电测量方法,实现非接触式无损测量,检测频率高,采用电子快门技术,多路同步技术等,使其能不受线缆振动的影响。实现在线实时检测,获取数据准确,盲区小。
超差提示
当检测数据超过设定的上下限值时,会进行声光提示,能及时处理,减小损失,虽说在线测径仪能进行尺寸控制,但一些突发状况,外径不准,就可及时得知。
尺寸控制
测径仪采用PID调节功能控制线径尺寸,利用在线测量仪器测量产品的外径,计算线径与设定标称值之间的偏差,通过调节器来控制挤塑机螺杆转速或牵引机的转速,使实际的线径尽可能地接近标称值。并且是每测一个数据都会与标称值进行对比并调整速度,保证产品的品质,从整体来看,线缆的线径波动进一步缩小,使线缆品质进一步提升。
总之,线缆要想快速高效生产,自动化的生产也离不开自动化的检测,单轴测径仪作为外径测控设备,在各线缆厂应用广泛。
