辊筒（roller）是指机械中圆筒状可以转动的物体，机械中常用动力源（例如电机）驱动辊筒，带动其他材料前进，或是利用辊筒产生压力对材料进行加工。它对外径与高度都是有一定的尺寸要求的，要对其进行严格检测。辊筒测径仪恰能担当此重任。

辊筒直径有25mm、32mm、38mm、42mm、50mm、57mm、60mm、76mm、80mm、89mm等。面对跨度范围大的滚筒，选用间距可调双测头技术，具有该技术的测径仪测量范围可调节，满足于检测需求。

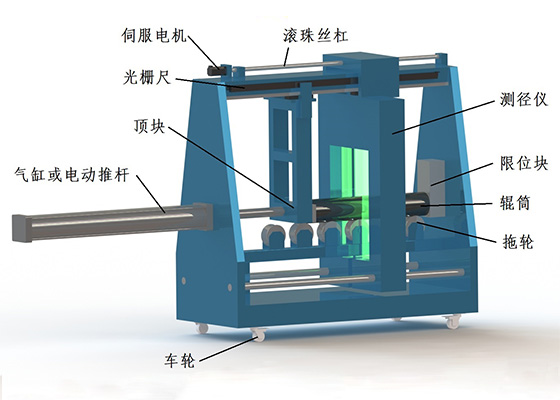

测量仪采取卧式结构，主要由测径仪和高度测量部分等组成，测径仪由 4 组 40 单镜头测头组成，可以覆盖φ90-360mm 全部规格范围，测量时不需要调整测头间距。测径仪通过直线导轨副与设备主体上部的纵梁连接，并通过伺服电机驱动滚珠丝杠带动测径仪对滚筒进行扫描测量。

高度测量主要顶块、限位块、光栅尺和气缸（或电动推杆）组成。测量时先将测径仪移动至限位块方向的主体一侧，再将辊筒放置在拖轮上；然后通过气缸或电动推杆推动滚筒靠紧限位块。气缸头部连接的顶块与光栅尺连接，滚筒顶紧后即可测得辊筒的长度。

设备的测量过程通过 PLC 控制，可自动测量，可手动定点测量。

该滚筒测量仪可测量的尺寸范围：

外径范围：100-350mm；

高度范围：350-1350mm；

壁厚：2-8mm；

其中外径测量精度：±0.05mm；高度测量精度：±1mm；

滚筒测量仪也是一款可定制的测量设备，能根据生产需求定制，从而进行各种规格尺寸的滚筒检测。
