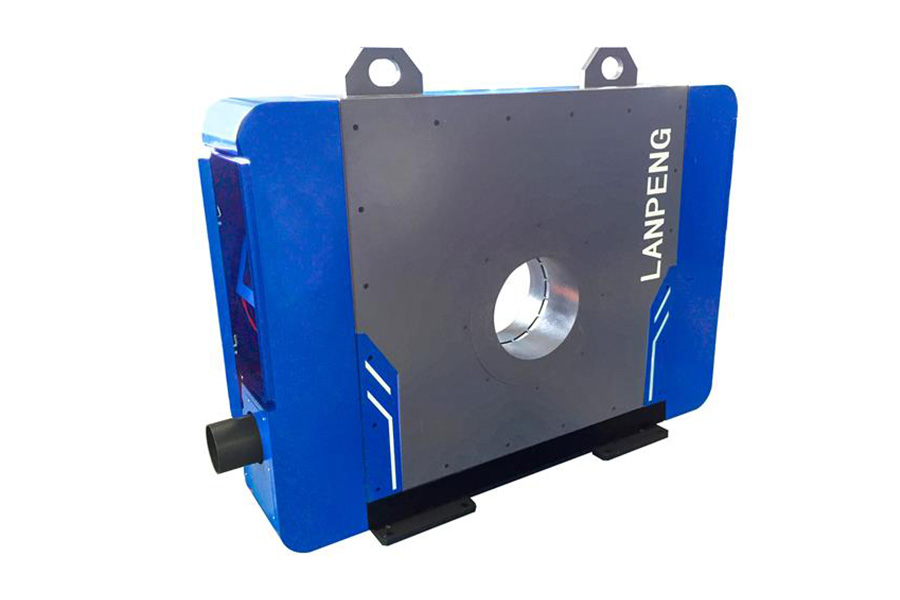

表面缺陷种类众多，但它无疑是影响钢材品质的重要因素，目前这种表面缺陷检测仪很少，为了扩宽市场，蓝鹏测控研制了一种用于长材的轮廓仪，它可提供多种类型的表面缺陷长材检测，并且适用于圆形、方形、螺纹钢、六角形、轨梁、T型、H型和其他长材产品的检测。

显示内容

主控室液晶显示器：轧材外轮廓特征尺寸及截面图，尺寸波动曲线，缺陷分析曲线；被测特征尺寸的最大值、最小值、平均值等。轧材表面缺陷的类型、数量等。

现场LED显示屏：现场显示圆形轧材测量的最大直径、最小直径、椭圆度、设备运行状态；其他截面轧材的各项特征尺寸值、运行状态。

软件主要功能

产品参数设置：可设置产品规格、正负公差、材料密度等参数；

系统参数设置：可设置故障通道、通信端口、缺陷列表等；

特征尺寸设置：根据轧材种类设置特征尺寸的类型及数量；

缺陷类型设置：根据缺陷的形状以及缺陷的宽度、深度（高度）和长度尺寸设置缺陷类型。例如圆钢和螺纹钢的表面缺陷和尺寸缺陷类型：剥片、鱼鳞状剥片、划伤、轧辊印痕、单侧凸缘（耳子）、双侧凸缘（耳子）、错辊、圆度不合格、纵肋太高、纵肋太低、无横肋、横肋变形等。

缺陷参数设置：可设置缺陷的最小宽度、深度（高度）、长度、面积等，系统检测大于设定值时提示为表面缺陷。

产线参数设置：可设置或从生产管理系统获取轧材速度，以匹配轮廓长度。

头尾判断功能：可根据尺寸和缺陷判断轧材头部和尾部需要去除的长度。

数据存储：数据记录、数据导出EXCEL、历史数据查询，存储时间大于1年；可查询某一时刻的尺寸，时间精确到秒。

报警设置：可设置超差、缺陷、超温、无风报警的形式和阈值；

修正功能：输入热膨胀系数后测量热态轧材显示常温尺寸。

报警功能

超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警。

缺陷报警：主控室相关数据颜色警示及蜂鸣器声音报警。

超温报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

无风报警：主控室报警灯发光报警；现场LED显示屏状态显示报警。

通信接口

TCP/IP协议，光缆传输，轮廓仪至主控机。

TCP/IP协议，光缆传输，主控机至现场LED屏。

系统防护

抗电磁干扰；防高温、防粉尘的保护措施。

设备功耗（kW）

轮廓仪、工控机、LED显示屏总功耗：≤2.5；

高压离心通风机：7.5。

除尘方式

自带风机和过滤器，采用环流顶吹式吹扫技术，吹扫时噪声85分贝以下（无哨声）。

轮廓仪可用于多种长材的检测，不仅仅是表面缺陷，对一些基本几何尺寸也可检测，并且它是对整个截面进行检测，检测频率高，适合产线的全方位检测。
