如何更好地测量线缆外径?单双轴测径仪样式多

发布日期:2023-03-01 17:08
信息摘要:
外径测量是线缆电缆产线中许多测试的一个关键因素。人们对线缆电缆的品质要求越来越高:更低的消耗、更安全的使用。这也意味着在研发过程中对精度的要求更高了,因此对测量设...

外径测量是线缆电缆产线中许多测试的一个关键因素。人们对线缆电缆的品质要求越来越高:更低的消耗、更安全的使用。这也意味着在研发过程中对精度的要求更高了,因此对测量设备的要求也更高。

在应用中,人们倾向于仅使用一个测径仪来检测生产中的所有规格。如果在测量过程中必须覆盖不同尺寸的测量范围,就需要测径仪本身的测量范围大于线缆外径,这点线缆测径仪作为光学检测设备,采用单测头、双测头等保证了线缆产线规格内的检测。


比如单测头,通常用于较小范围的线缆电缆尺寸检测,通常有0~15mm范围的用于0.1~10mm规格内的检测,精度能达到0.003mm;0~40mm范围的用于0.1~30mm规格内的检测,精度能达到0.005mm;0~70mm范围的用于0.1~60mm规格内的检测,精度能达到0.015mm等。

比如双测头,适用于大尺寸的线缆电缆检测,根据检测需求定制测头距离,如尺寸规格相差较大,还可制成间距可调双测头,从而实现覆盖式测量。

测径仪还具备自动控制功能,在检测过程中进行闭环控制,让线缆的线径波动进一步减小,品质进一步提升。

线缆测径仪的样式

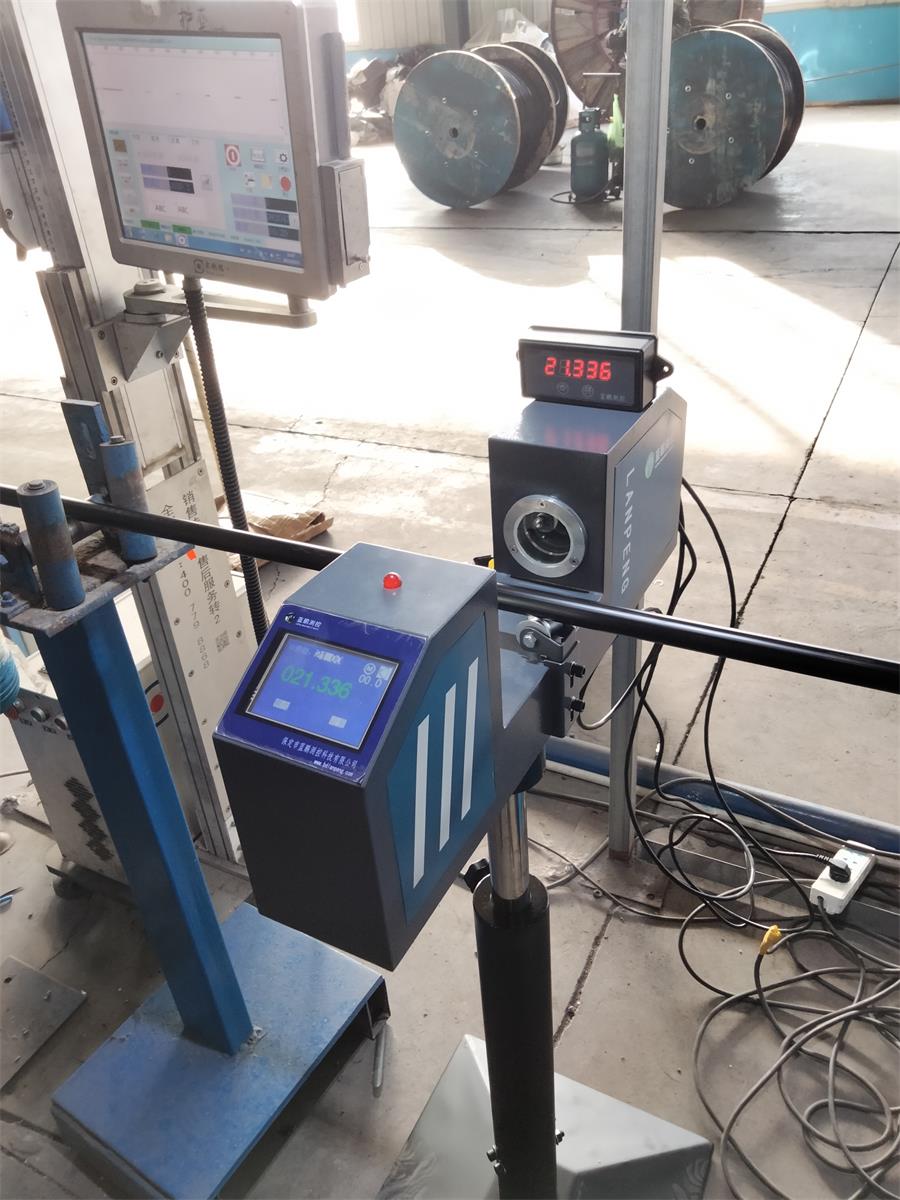

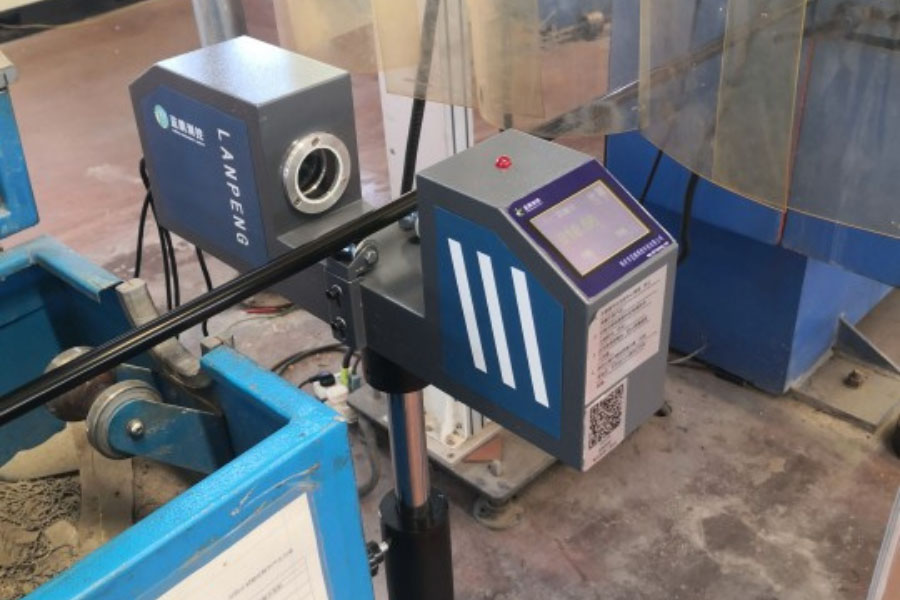

单轴测径仪

实现单个方向的外径尺寸检测,适用于大部分的线缆电缆产线使用,也是现在电线电缆常用的设备。

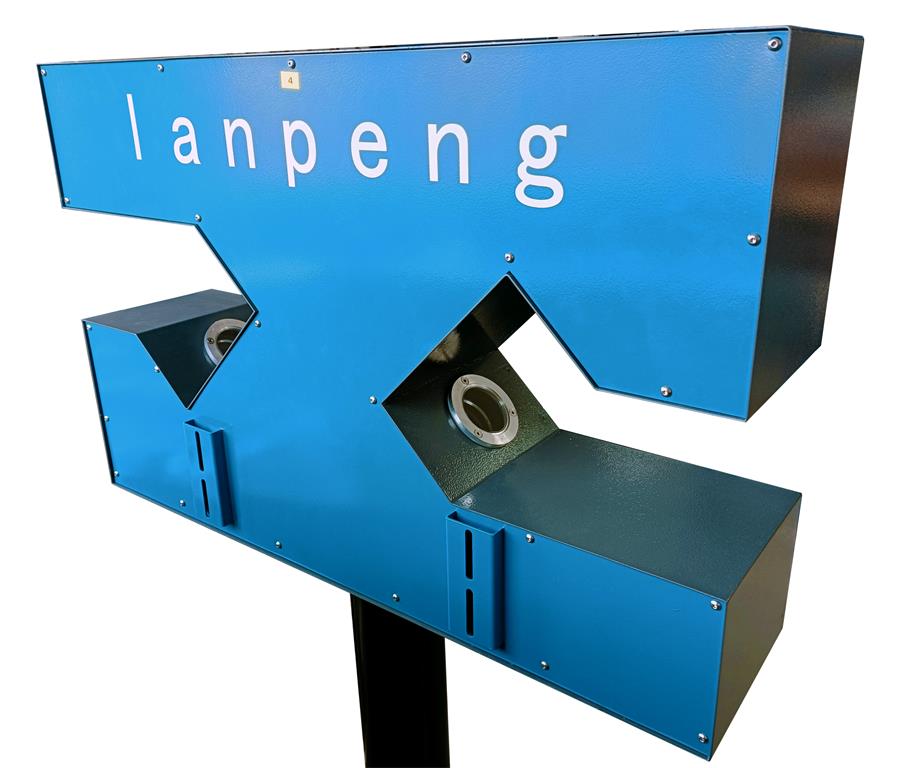

双轴测径仪

实现两个方向的外径尺寸及椭圆度尺寸检测,适用于需要对不圆度进行监测的设备,同时也能对扁线进行宽厚检测。


多轴测径仪

有的产线同时生产多根线缆电缆,采用多轴测径仪即可完成多线同时检测,并且每个检测系统又相互独立,可分别显示检测数据并控制外径尺寸。

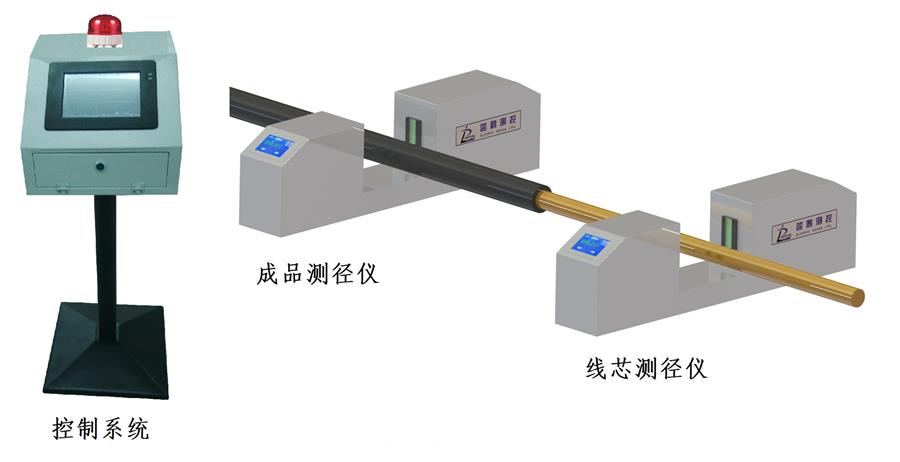

双测径仪联动测厚仪

两台测径仪分别测量线芯与成缆尺寸,通过计算即可得到绝缘层厚度尺寸,同样可控制外径尺寸。


线缆电缆测径仪多种多样,但其对产线的帮助无疑是巨大的,多种检测需要均能满足,既保证了精度又提升了效率。
