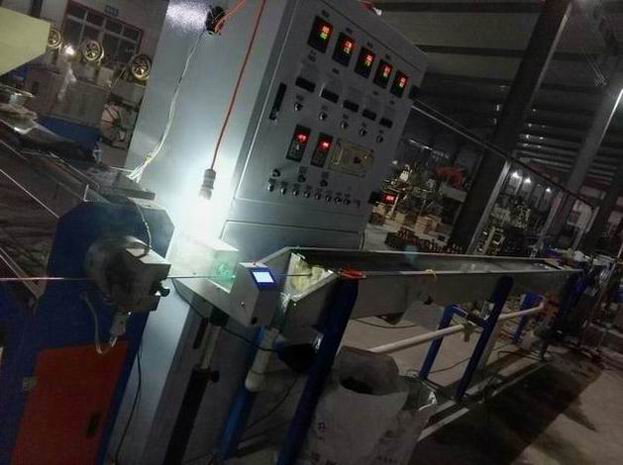

线缆电缆外径尺寸是其质量必检项目之一，现在常用的检测设备就是自动化的在线检测设备，而单向测径仪就是常用的外径检测的精密仪器。

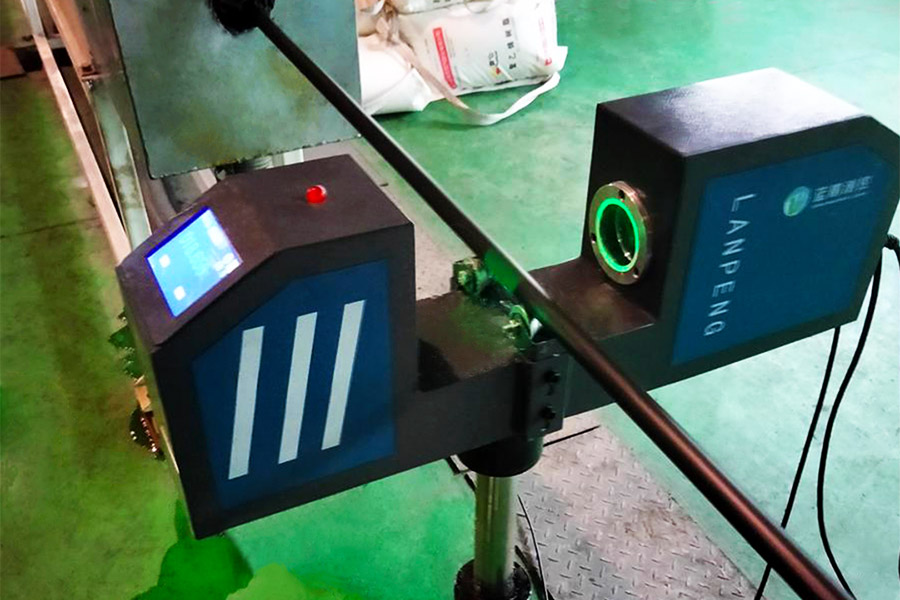

单向测径仪作为智能化仪器，采用的是傻瓜式的操作方法，有触屏操作与按键操作两种方式可选，全中文显示界面，上手快，无使用经验的工作人员也可快速掌握操作方法。

以触屏版为例简单介绍一下操作方法。

电源检查无误后，按下开关，上电开机，进入主界面。

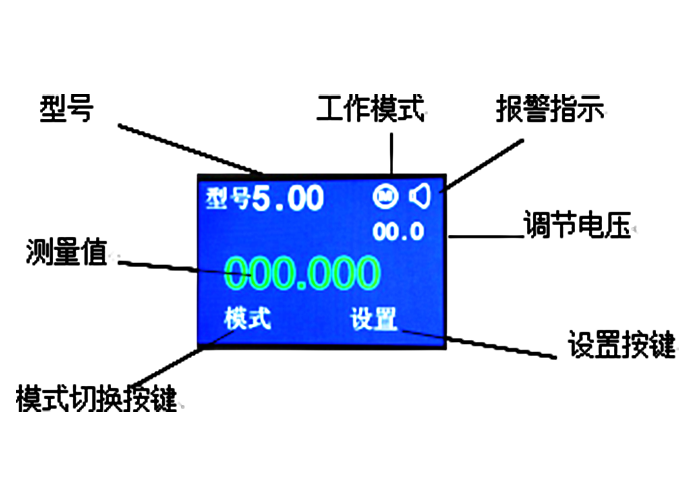

主界面中包含标称值（型号）、工作模式、报警指示、测量值、调节电压、工作模式切换键和设置键。

“型号” 当前要测量的工件的标称尺寸，如果工件的标称值有变化，可点击“型号”后面的数值，进入“型号设置”界面进行修改。“工作模式”指示设备对电机转速的控制方式。“报警指示”用来指示报警的开关状态。“调节电压”用来指示本设备的调节电压。注意，调节电压的值与设备实际输出的值并不相等，只是用来指示调节电压的值。设备实际输出电压Vout=Vin+调节电压的值。“测量值”是设备测量被测工件并经过计算后得到的值，当测量值在公差范围内用绿色表示数值，当测量值超出公差时用红色表示测量值。“模式”按键，设备“手动模式”和“自动模式”切换按键。“设置”按键，进行设备系统参数的编辑和修改。

“型号”键的功能和使用。

在主测量界面下，按“型号”键，进入型号的选择和设置界面。点击对应项的数值可以修改数据。按“返回”键返回到主界面，设置的参数本次有效，重启后不保留

按“保存”键保存退出，已经设置的产品型号下次开机保留。

对测径仪的使用，一般设置好型号，标称值及上下超差，进行保存后，测径仪即可进行自动测量，并在超差时进行提醒，无需人工过多干预，另外单向测径仪还具备控制功能，可控制外径尺寸，是对高质量生产非常友好的一款精密仪器。

关于测径仪的校正：

该参数用于确定正常测量状态下，显示数据（实测外径）的修正量。该参数主要用于修正由于某种原因引起的测量值偏差（如线缆带水、冷却收缩、受热膨胀等）。对测量结果加或减一个常数，因此该修正不具有普遍适用性，必须对不同的规格单独进行。

单向测径仪是使用非常方便的一款测量设备，操作简单，可迅速上手，配备使用说明书，0基础也可使用的高性能在线检测设备。
