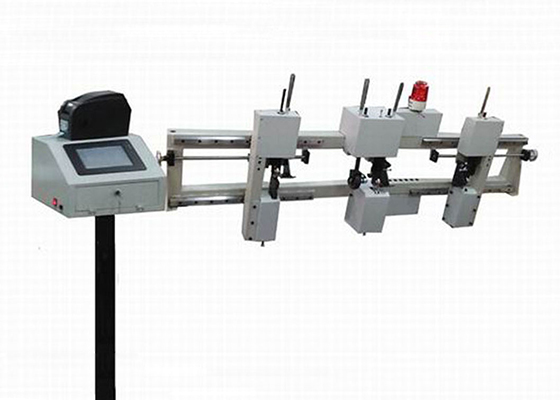

接触式测厚仪是在线检测设备，主要用于板材厚度的在线检测。接触式测厚仪主要包括测厚仪、小控制柜、嵌入式工控机、打印机、声光报警器等几部分。

测厚仪的基本测量功能由测厚仪完成，测厚仪内装有3对位移传感器，可以同时测量3个位置的厚度尺寸。同时测厚仪自带旋转编码器，可以监测长度方向的尺寸，每张板材可按固定位置测量9个点的厚度尺寸。

嵌入式工控机是测厚仪的数据处理单元，主要完成数据的采集、处理、显示、存储、打印以及数据的后期查询、统计、分析等。

测厚仪的安装

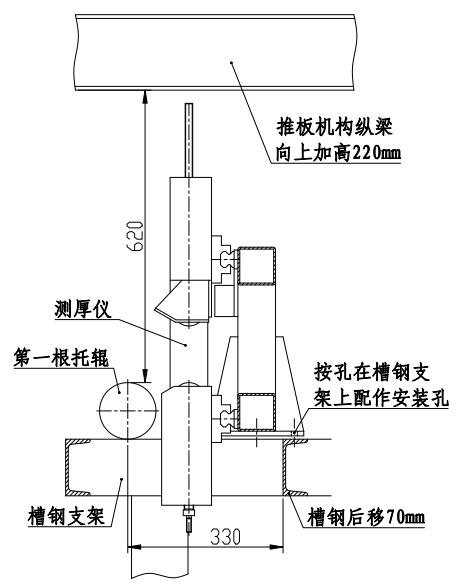

测厚仪安装在上板的辊道支架的第1根辊和第2根托辊之间，安装前应对辊道支架做如下更改：

（1）将推板机构的工字钢纵梁向上加高220mm以上，以免纵梁与中间测头干涉；

（2）将槽钢支架上的第二根槽钢横梁向后移70mm，保证与第1根托辊距离为330mm。

上述两项更改完成后将测厚仪安放到槽钢支架上，要求测厚仪与托辊平行，且测厚仪与托辊之间留有不小于20mm的间隙。然后，根据测厚仪的4个φ13孔在槽钢支架上配作相应的φ13孔。最后用M12的螺栓、螺母以及平垫圈、弹簧垫圈将测厚仪与槽钢支架固定牢固。

将测厚仪的电源线和数据线的航空插头接好，电源线的插头插到插座上。数据线穿金属管或金属软管引至小控制柜的安装位置。

小控制柜的安装

（1）将小控制柜摆放在适合人员操作的位置，要求距离测厚仪不超过8m；

（2）将嵌入式工控机装嵌入小控制柜内，电源线和串口转换器及线缆接好；

（3）将打印机安放在小控制柜的凹槽内，电源线和数据线接好；

（4）将测厚仪的数据线与小控制柜的航空插头插好；

（5）将小控制柜的电源线航空插头接好，将电源线的插头插在插座上。

以上就是板材接触式测厚仪的安装方法，它可用于各种木板、地板等的在线检测。
