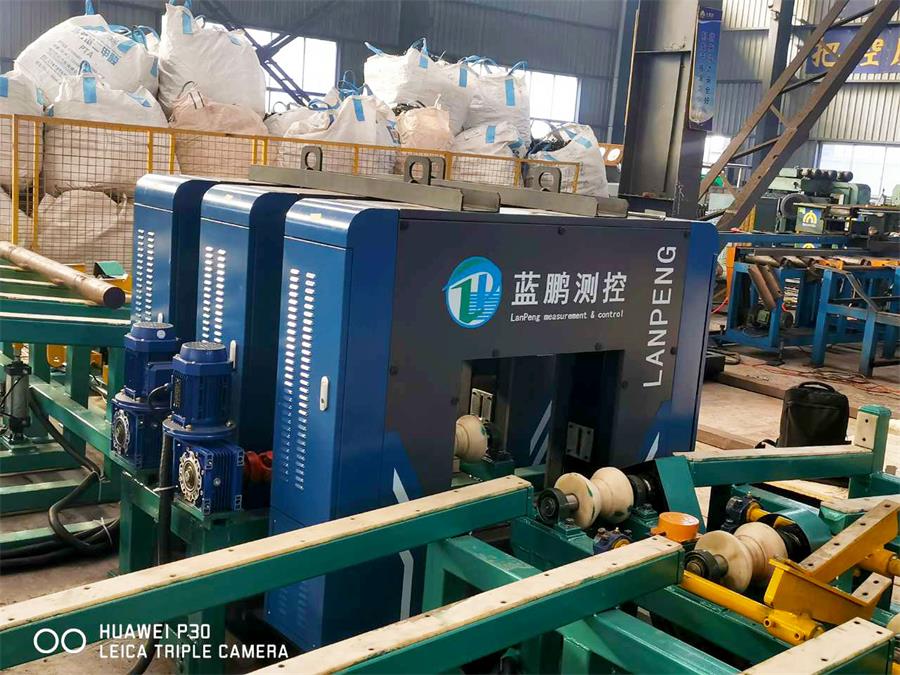

在线直线度测量仪是高精度的在线检测装置，安装在长材生产过程中，需要检测直线度尺寸的位置，如探伤线、矫直机等。

在线直线度测量仪的每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

直线度测量仪功能

可以检测每米（定制）的直线度尺寸。

可检测翘头、翘尾信息。

可得到水平直线度、垂直直线度尺寸。

可直观的观测直线度的变化趋势图。

可与产品的标称值进行对比。

可为分拣机构提供实时检测数据，实现自动化分拣。

可传输给MES等系统。

可在超差时，进行声光提示。

超差时，所显示数字颜色由绿转红。

每根钢材保留一个完整的测量记录，测量记录可随时导出。

误差过大时，放入标准直棒后校准可恢复精度。

技术参数

（1）可测棒材直径范围（mm）：50～140

（2）直线度测量精度（mm）：≤±0.5

（3）测量频率（Hz）：500

（4）环境温度要求（℃）：-20～50

（5）环境湿度要求（%RH）：85（不结露）

（6）测量仪的外形尺寸约（mm）：1240×1150×1660（L×W×H）

在线直线度测量仪应用于产线上，对其进行在线直线度检测，可适用于钢厂的恶劣轧制环境，配件智能测控软件系统，详细分析汇总记录。
