关于直线度尺寸的检测，相信你听说过很多诸如直线法、直尺法、激光准直法等的离线检测方式，那你听说过在线直线度测量仪吗？它是可安装在产线上进行实时在线检测的设备。本文就跟随小编一起来简单的了解一下。

在线直线度测量仪的测量方法

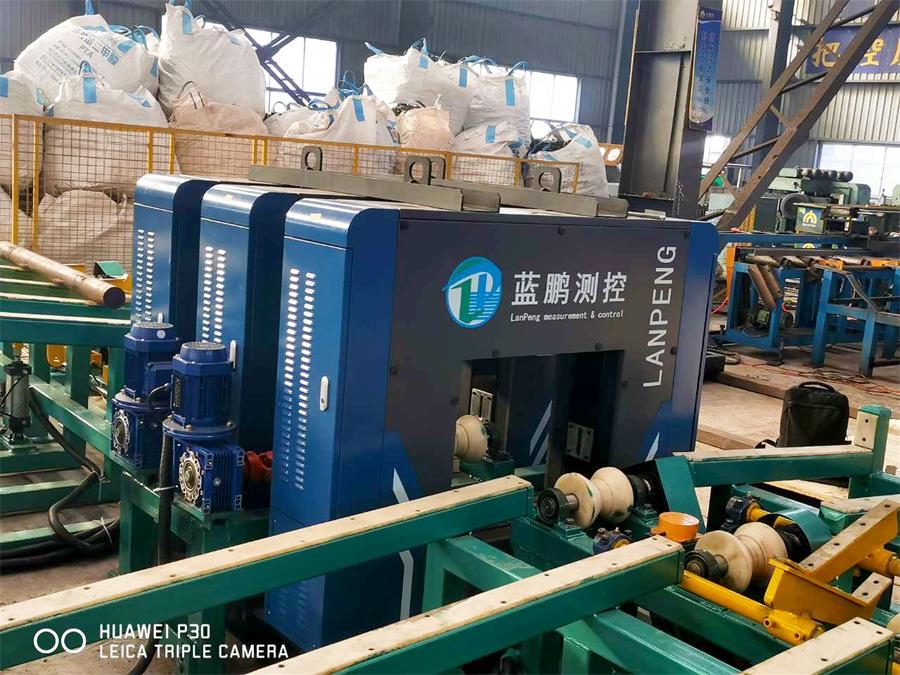

直线度测量仪是由3台小测量仪组合而成，这3台测量仪等间距排布，间隔总体可以是1m、1.2m、1.5m等，根据需要检测的信息有关，如间隔1m，则测量每米的直线度尺寸。

在测量时，前后2台测量仪检测位置信息负责拟合成一条直线，中间测量仪测量的位置信息则与拟合的直线做对比，从而得到直线度尺寸。

为了得到更真实的检测数据，每台小测量仪都具备两组成垂直分布状态的光电测头，可利用2路测头的位置数据计算测量点在坐标系中的实际偏差，这样无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。

由技术工程师将在线直线度测量仪安装在生产线上并验收合格后，检测即可开始，当更换轧材规格时，重新设定棒材的基础信息，如标称值、产品名称等，设置完毕，点击保存，然后点击开始测量，即可完成自动化的检测，检测的数据实时显示于嵌入式智能终端（安装在测量仪主体上）、测控软件（安装在工控机的计算机上）、外接LED大屏上（选配）。

这样就完成了在线直线度尺寸的检测。当检测到的数据超差时，各显示界面的字体颜色由绿色变为红色（上超差）/黄色（下超差）；同时进行声光提示（该功能可自由选择打开或关闭）。

此外，测控软件上显示的数据还会进行智能分析，绘制多样图表，还进行测量仪的各参数设置，产品的各参数设置，进行修正，对每根轧材保存一个完整的检测记录等功能，还可将检测数据实时传输给控制系统、分拣系统、MES系统等各类需要实时直线度尺寸的设备。

在线直线度测量仪主要是应用于圆形轧材的检测，自然也包括圆形承重钢管的直线度尺寸检测，是专为产线自动化生产研发的在线设备。
