非通明物体在线宽度检测 KG01-DG90测宽仪

发布日期:2024-01-23 17:03
信息摘要:
关键字: 非通明物体测宽仪 ,冷轧金属带材测宽,塑料带测宽,橡胶带测宽,布带测宽仪,在线测宽仪,带材生产线测宽仪 1. 产品简介: 设备采用单测头测宽原理对板材的宽度进行测量,测头竖...
关键字:非通明物体测宽仪,冷轧金属带材测宽,塑料带测宽,橡胶带测宽,布带测宽仪,在线测宽仪,带材生产线测宽仪


1. 产品简介:

设备采用单测头测宽原理对板材的宽度进行测量,测头竖直布置,用于测量板面呈水平状态下通过的板材宽度。
主要配置小型单片机系统、外接数码管显示屏,根据需要可增配嵌入式智能模块、上位机控制系统等。
设备下部可配置简易调高支座、手动丝杠调高支座等辅助设备。

2.测量原理:

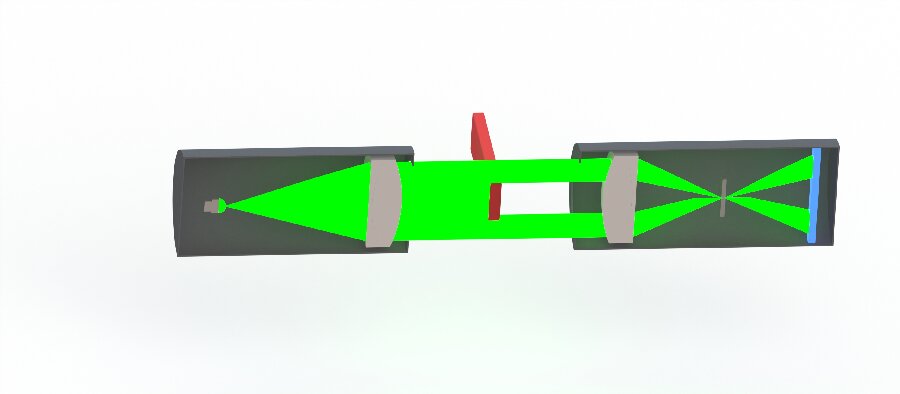

测头部件主要由发射镜头和接收镜头组成,其结构原理图如下图所示:

3.功能描述
1. 测量范围: 1-80mm;
2. 被测物宽度范围: 5-75mm;
3. 测量精度:±0.03mm,被测物上下左右抖动范围不超过2mm;
4. 超差报警功能;
5. 测量频率:500Hz;
6. 连外接显示屏;
7. 控制功能:连接变频器,实现宽度自主调节功能;
4、适用范围  设备主要用于冷轧金属带材、塑料带、橡胶带、布带等带材生产线的非通明物体在线宽度检测。
5、选配:现场显示轧件的实时测量值及设备运行状态, 显示频率1-3次/秒。
1)支座
2)外接显示屏 : 现场显示轧件的实时测量值及设备运行状态。显示频率1-3次/秒

6.技术参数:

型号 测量范围
(mm)
被测物宽度
(mm)
测量精度
(mm)
重复精度
(mm)
测量频率
(Hz)
外形尺寸
(mm)(L×W×H)
重量(KG)
KG01-DG15 0-15 0.1-10 ±0.01 0.005 2000 160×110×480 15
KG01-DG40 0-40 0.1-30 ±0.02 0.01 2000 210×155×570 20
KG01-DG70 0-70 1-55 ±0.03 0.015 2000 240×180×780 30
KG01-DG90 0-90 1-70 ±0.03 0.015 2000 330×200×1100 45
