在线测径仪的六类测头组合形式!哪种适合你?

发布日期:2024-04-19 17:17
信息摘要:
在线测径仪,这一现代工业的精密仪器,犹如一位技艺高超的工匠,以其卓越的性能和精准度,为工业生产提供了坚实的保障。它的出现,不仅提高了生产效率,更保证了产品质量,为...

在线测径仪,这一现代工业的精密仪器,犹如一位技艺高超的工匠,以其卓越的性能和精准度,为工业生产提供了坚实的保障。它的出现,不仅提高了生产效率,更保证了产品质量,为企业的可持续发展注入了强大的动力。

在线测径仪应用于光电检测原理进行非接触式的检测,每台测径仪都是由不同类型的测头组合来保障各种检测要求,测径仪的测头组合主要可分为六大类。


1、单轴测头

单轴测头即可对被测物一个方向的外径尺寸进行检测,仅测外径尺寸。

1.1、基本测量原理

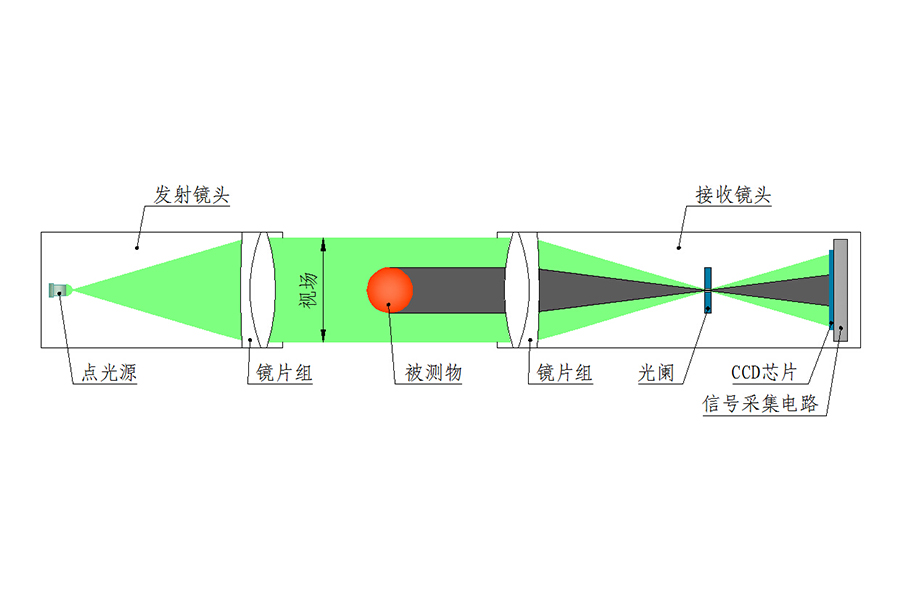

1.1.1、光电单测头测量原理

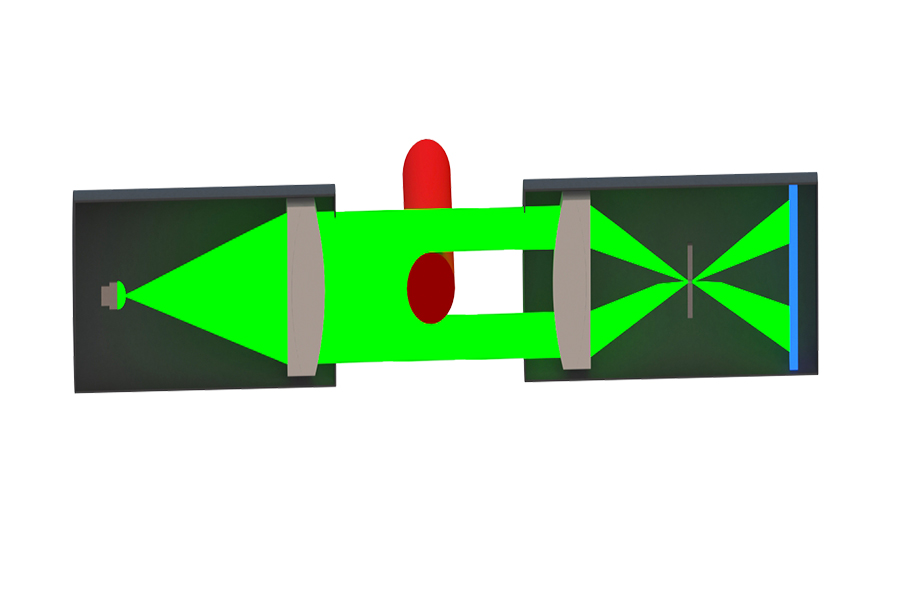

蓝鹏光电测量产品采用物方远心光路系统和CCD成像法进行非接触尺寸检测。其核心部件为远心光电测头,简称“光电测头”。每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦,在CCD芯片上成像。当被测物通过视场时,被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理,即可通过阴影的宽度L计算出被测物的直径D。


1.1.2、双测头测量原理

双测头由两组测头构成,两组测头以净间距B平行设置。当被测物通过2束平行光视场时,将在两个接收镜头的CCD芯片上分别形成宽度为L1、L2的阴影。经过电路系统处理可得出L1、L2对应的尺寸A1、A2,A1、A2再加上B即可得出被测物的尺寸D。

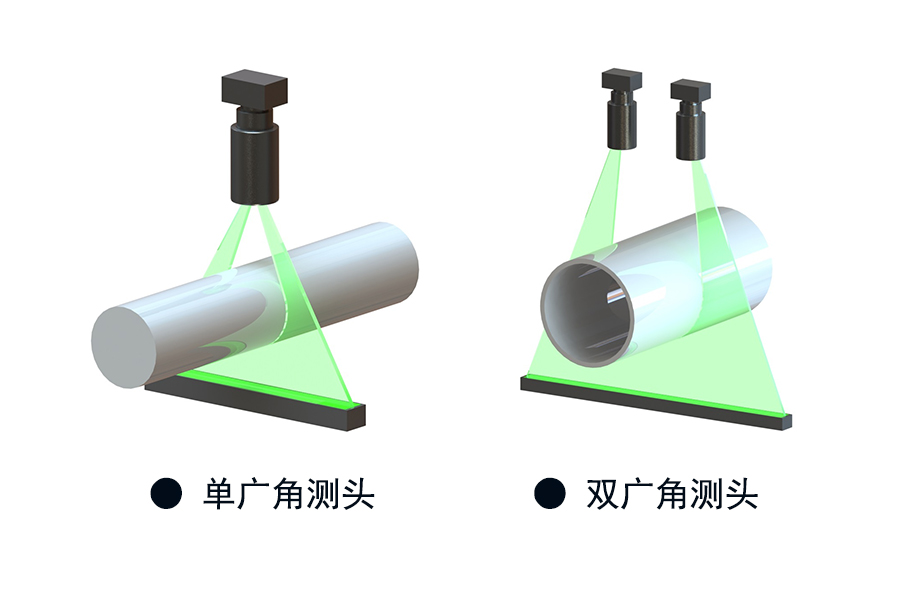

1.1.3、广角光电测头原理

广角光电测头简称广角测头,是利用光电测头的CCD采集电路配合广角镜头构成的大视角光电测头。与广角测头配合使用的光源为LED条形光源,光源的长度根据测头的视野角度和距离确定。广角测头的优点是视野范围大,可以测量比镜头口径大的物体。由于广角测头成像时存在成像大小随物距变化而变化的现象,所以利用广角测头测量需要进行物距修正。


1.2、测头的应用形式

1.2.1、光电单测头

适用于90mm内的小尺寸外径检测。

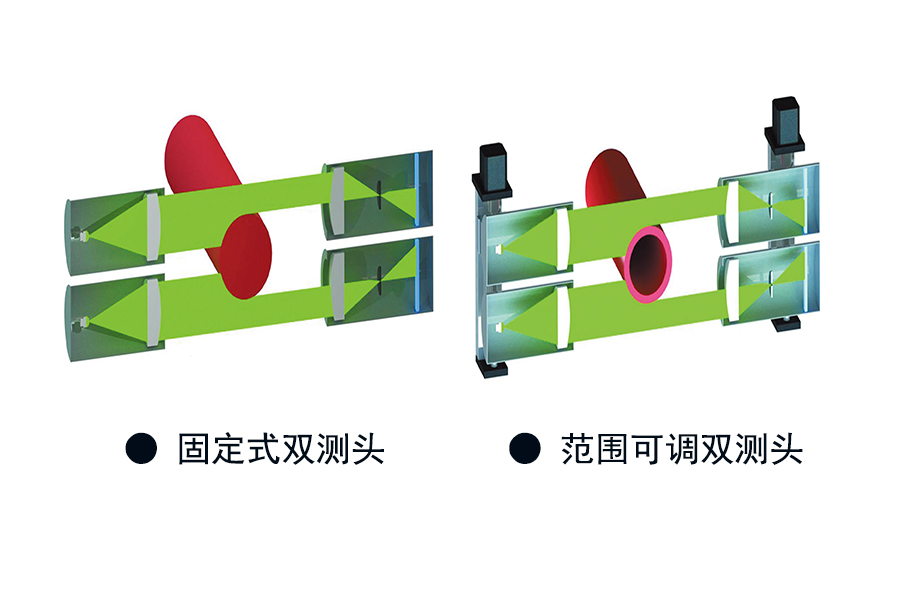

1.2.2、光电双测头

适用于90mm以上的大尺寸外径检测,又分为两种,固定式双测头(适用于测量较大尺寸但尺寸变化较小的产品)、范围可调双测头(测头间距可自动调整,适用于尺寸大、规格多的产品)。


1.2.3、广角测头

同样分为单广角测头与双广角测头,分别用于不同尺寸范围的产品检测。


(注:以下的测头组合形式以单轴测头为基础变化,根据测量范围大小,采用单测头或双测头等不同的测头组合形式。)

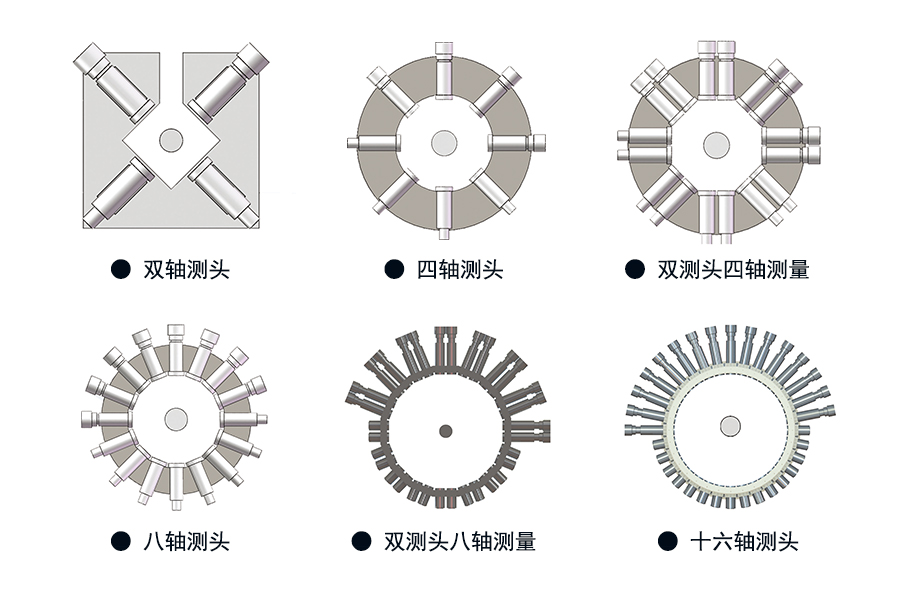

2、多轴测头

围绕测量视场为测量中心,多个单轴测头均匀分布于四周,从而实现多个方位的外径与椭圆度尺寸检测。目前主要分为双轴测头、四轴测头、八轴测头、十六轴测头等,其他需求可定制。

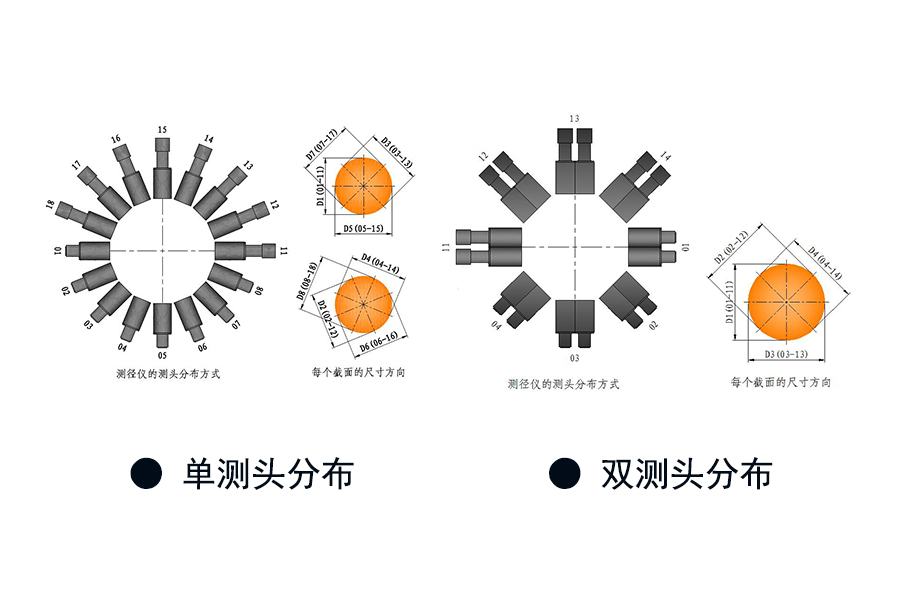

3、组合式测头

有的厂家需要大尺寸与小尺寸的产品均生产,对品质的要求也稍有区别,例如可采用单测头的八轴测量与双测头的四轴测量组合完成。

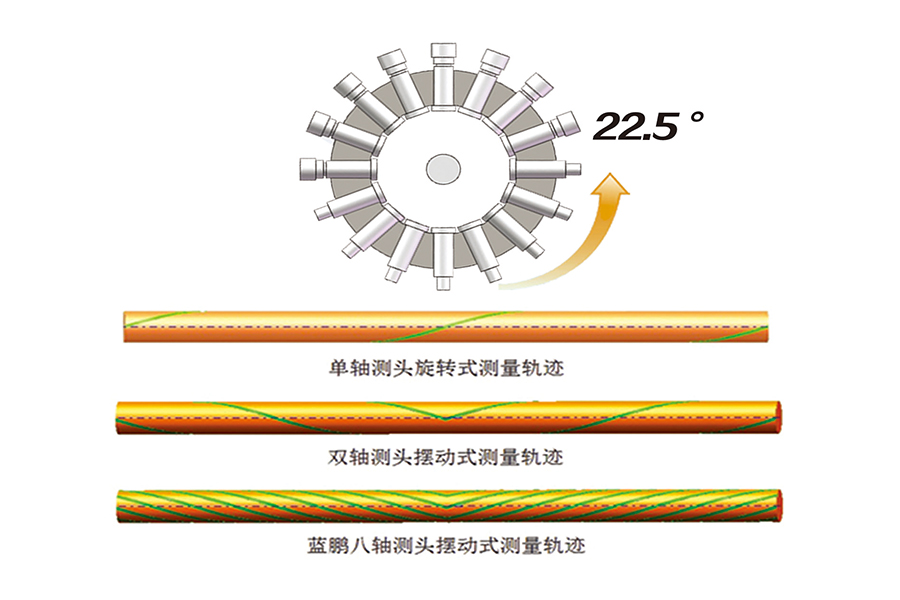

4、摆动(旋转式)测头

测头以一定角度进行摆角测量,或旋转测量。

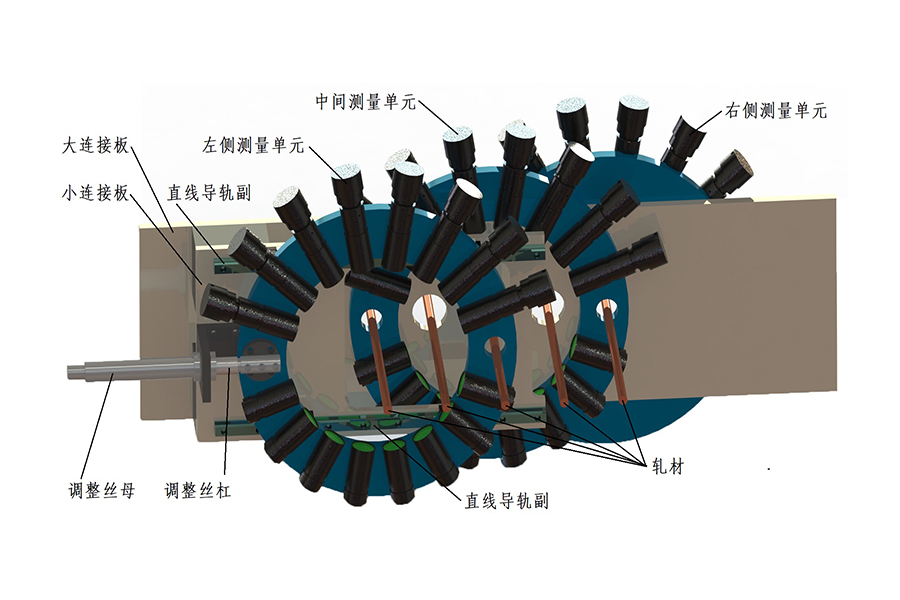

5、多轴平行轴测头

这种测头组合适用于多根(股)产品同时生产的产品,根据生产的根(股)数定制测头组数。


6、嵌套式八轴测头

由多组八轴测头嵌套式安装,可应用于螺纹钢、圆钢等的切分轧制生产中使用。


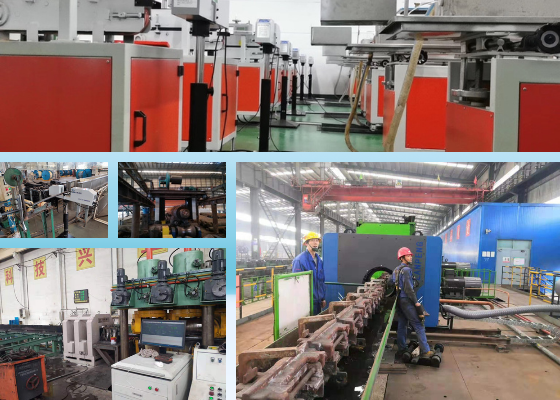

以上即为在线测径仪的六种测头组合形式,适合各种产线使用,应对不同的检测需求,为各大中小厂家提供专业的检测方案。
