我们都知道，在板材生产线中，为了应对多方市场需求，生产的板材规格众多，甚至宽度范围相差甚大。而现在应用于产线的在线测宽仪多为光学测量方式，这也就意味着，对于宽尺寸板材的检测，至少面对扩束难、精度低、价格高三重困难。

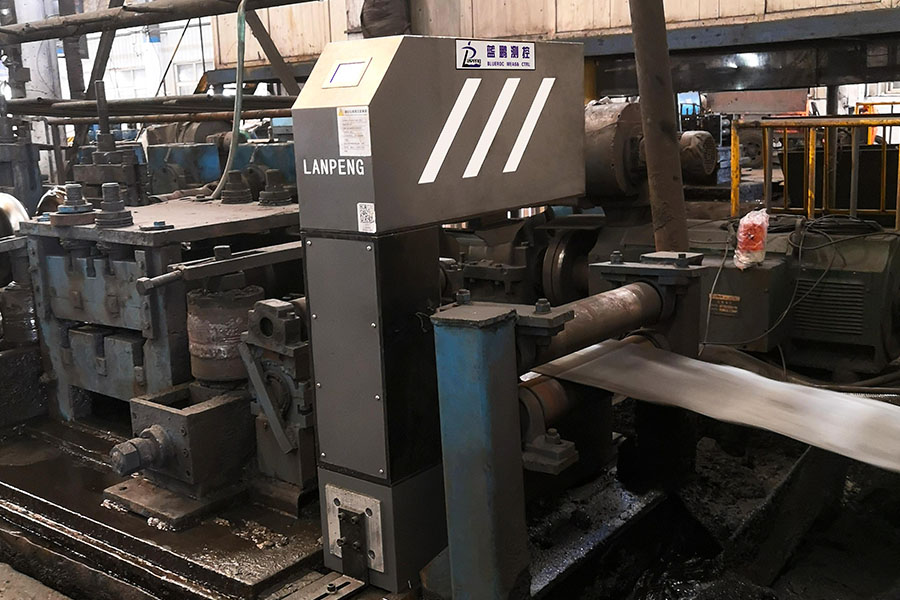

为了平衡三者，也为了让其价格更低，蓝鹏测控研制了一种间距可调式在线测宽仪，它解决了宽度测量的四大难点，宽度范围大（可测几米宽的板材）、覆盖面广（可调节测量范围）、精度高（精度优于0.08mm），价格适中（远比直接扩束价格要低的多）。

此外板材测宽仪也有很多技术，如降低抖动、冷却防尘、高频测量、防护系统、测控软件、超差报警、数据传输、远程级联等。被应用于不同生产现场、不同需求的板材生产线。

基本原理

间距可调式在线测宽仪采用CCD成像检测原理，通过光束照射在CCD器件的受光窗面上，将光信号转化为电信号，进而通过计算得到宽度尺寸。测宽仪由两组光电测头组成，每组测头包含一个发射镜头和一个接收镜头，通过调节两组测头之间的距离（即间距），可以实现对不同宽度板材的测量。

技术特点

间距可调：测宽仪的两组测头之间的距离可以根据被测板材的宽度进行调节，从而实现对各种规格板材的宽度测量。调节后可通过标准量块校准，这种设计不仅提高了测量的灵活性，还保证了测量的准确性。

高精度：采用高精度CCD成像技术和先进的算法，测宽仪的测量精度普遍≤0.08mm，能够满足高精度测量的需求。

实时在线测量：测宽仪安装于板材生产线上，可以实时在线测量板材的宽度，无需停机或人工干预，大大提高了生产效率。

数据分析、存储与查询：测宽仪具有数据分析、存储功能，可以长期保存测量数据，并支持数据查询和导出，方便用户进行数据分析和管理。

超差报警：当测量数据超过设定的公差范围时，测宽仪会发出声光报警，提醒操作人员及时处理异常情况。

测宽仪技术参数（以KG01-SY900-B型号举例说明）

测量范围（mm）：60-900；

被测物宽度（mm）：100-850；

测量精度（mm）：±0.08；

重复性（mm）：0.03；

测量频率（Hz）：2000；

外形尺寸（mm）（L×W×H）：1600×335×1250；

重量（KG）：380；

间距可调式在线测宽仪是一种功能强大、操作简便、精度高的宽度检测设备，广泛应用于各种板材生产线的在线测量中。
