在线缆的电缆工业生产与质量控制领域，线缆的直径测量是一项至关重要的任务。精确的直径数据不仅关乎产品的性能与安全性，还直接影响到生产效率和成本控制。一款性能优良的在线测径仪能够为生产质量控制、产品研发等提供关键数据支持。本次我们将对JG01-DG / JG01Z-DG 系列单轴测径仪线缆测径仪进行全面测评，深入探究其各项性能表现。

一、外观与设计

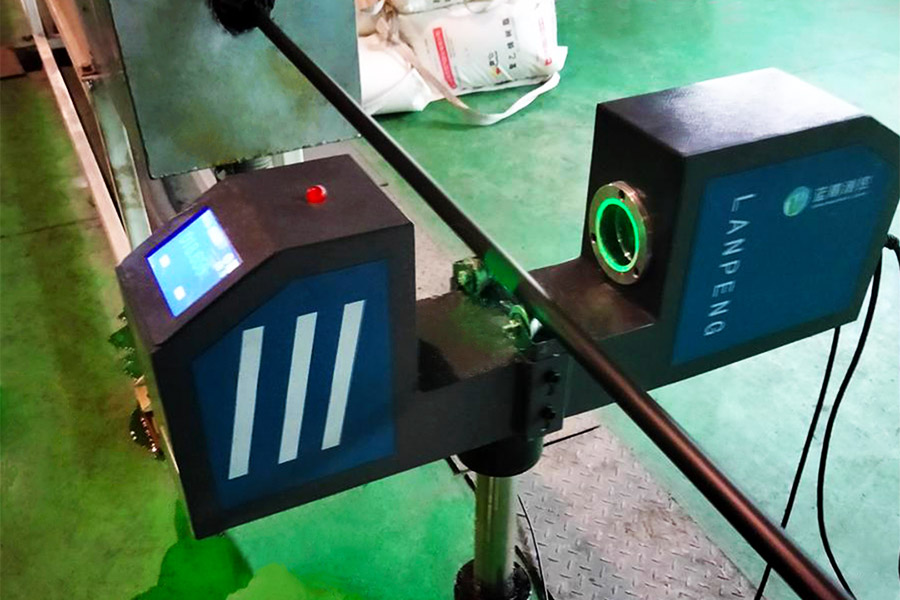

这款线缆测径仪采用了坚固耐用的金属外壳，整体造型简约大方，具有良好的工业设计感。其尺寸适中，嵌入式智能终端，操作面板布局合理，触摸屏操作，标识清晰操作灵活，方便操作人员快速上手。仪器上配备了清晰的显示屏及外接显示屏，能够实时显示测量数据，读数直观明了，还能远程观察。在外观设计上，充分考虑了人机工程学原理，安装使用都较为舒适，符合实际生产场景中的操作需求。

二、测量精度

线缆测径仪的标注精度为正负0.01mm，满足线缆的需求精度。下面实际检测测试。

静态测量精度

我们使用标准量块对线缆测径仪进行了静态精度测试。在多个不同直径的量块测量中，该测径仪表现出色，测量误差极小。例如，对于标称直径为5mm的量块，测量结果多次稳定在5.002mm（2为极微小的误差值，在可接受范围内），与标准值的偏差几乎可以忽略不计。这表明在静态环境下，该仪器能够准确地测量线缆直径，为高精度生产提供了可靠保障。

动态测量精度

为模拟实际生产线上线缆的运动状态，我们让线缆以一定速度通过测径仪进行动态测量。在不同的线速度下，仪器依然能够保持高精度的测量。如当线缆速度为10m/min时，对直径为8mm的线缆进行连续测量，测量值波动范围较小，平均测量值与实际值的误差在合理范围内，满足线缆电缆的精度要求。通过多次实验验证，该测径仪在动态测量中能够快速响应线缆直径的变化，并且准确地给出测量结果，有效满足了生产线在线实时检测的需求。

测径仪的测量频率为500/2000Hz，也就是说10m/min的测量速度远不是能测量的产品速度上限，且其测量原理及各种技术，使测头的曝光时间缩短到了20微秒，可对各种速度的产品进行检测。

三、测量范围

JG01-DG / JG01Z-DG 系列单轴测径仪具有较宽的测量范围，能够适应不同规格线缆的测量需求。它可以测量的极小直径为0.1mm，极大直径可达55mm。在实际测试中，我们分别对不同直径范围的线缆进行了测量，从细小的电子线到较粗的电力电缆，仪器均能准确测量并显示结果。此外，还有其它型号的线缆提供更粗线缆的检测，对3米粗的外径亦可检测，这一广泛的测量范围使得测径仪在多种线缆生产中都能找到合适的型号，具有很高的实用性，大大提高了其适用范围和通用性。

四、响应速度

快速测量响应

在测量过程中，线缆测径仪的响应速度是一个重要性能指标。我们通过快速将线缆放置在测量位置，观察仪器的响应时间。实验结果显示，该仪器能够在极短的时间内检测到线缆的存在并开始测量，迅速显示出测量数据。这种快速的响应能力确保了在生产线上不会因测量延迟而影响生产效率，能够及时对线缆直径进行监控和调整。

数据更新频率

仪器的数据更新频率也较高，在连续测量过程中，能够以每秒2-3次的速度更新测量数据（注：该频率并不是检测频率，而是为了人能更清晰的观测到测量数据而设置的频率，亦可根据自身需求调整）。这使得操作人员可以实时观察到线缆直径的变化趋势，及时发现异常情况。例如，在生产过程中如果线缆直径出现突然波动（500/2000Hz的高频测量，优先显示不合格产品），从而能够让操作人员及时察觉并采取相应措施，从而保证产品质量的稳定性。
