60m是长差不多相当于19层楼高，要对这么长的钢材长度进行在线检测，也是一项巨大的挑战，蓝鹏测控着手为某钢厂生产的H型钢就定制了一款测量范围在30m-60m的在线测径仪——CX05Z-DG62000型测长仪。

在线测长仪主要采用机器视觉原理进行检测，采用工业相机对产品进行拍摄，在正交模型下，利用图像的像素比例进行尺寸测量。由于60m的长度太长，一个相机的视野无法完全覆盖，所以长度测量需要多个相机配合，相机抓拍运动的坯料，取坯料头尾同时在相机视野的照片，利用图像分析法进行测量。

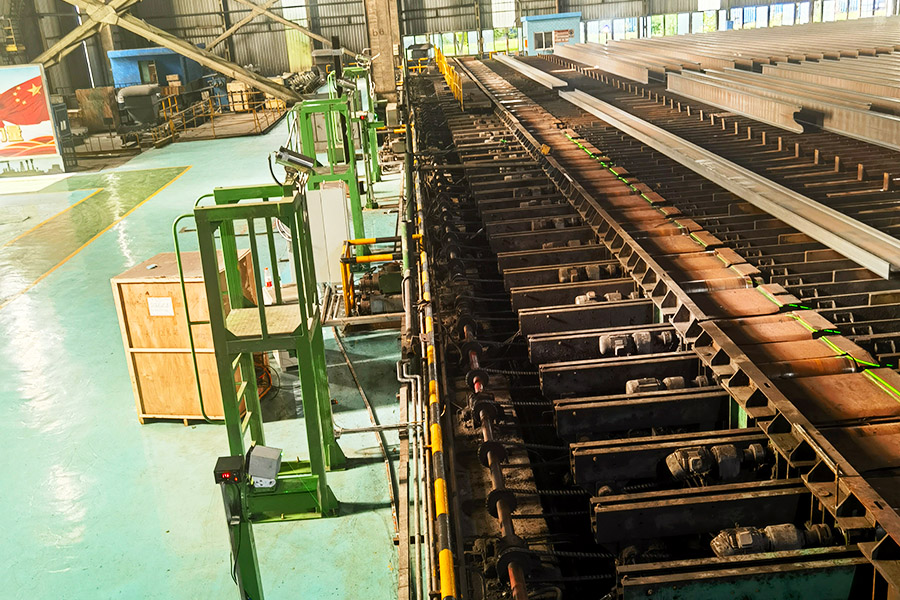

该厂家的H型钢冷床前输入辊道运行速度约为3m/s，钢材的剪切长度范围为30m~60m，固定式热锯、移动式热锯、定尺机处布置5台相机，相机视野为8300mm，保证相机的视野范围能在30m~60m之间无盲区覆盖（相机视野重合范围用于消除安装时的误差），在固定式热锯处安装一台相机用于检测钢材头部的位置。实际测量时以固定式热锯为基准在相机视野内做标记，当钢材运行到标定位置时，系统发出开关量信号，输送辊停止，热锯执行切割动作。

相机在该范围的测量中，理论精度为5mm，加上叠加误差精度测量精度可控制在8.5mm范围内。相机帧率为40帧，钢材运行速度可达到3000mm/s，每帧之间的时间间隔为0.025s，帧率误差为75mm加上信号传输时差，剪切误差可控制在100mm以内。

由于该钢厂生产的H型钢既有热轧钢材，又有冷轧钢材，因此在热轧检测时，利用产品的自发光，同时安装滤光镜片，在冷轧检测时，则采用补光装置补光达到高精度测量的目的。

设备功能及特点

★ 实时图像显示、数据显示；

★ 具备数据储存，数据存储时间大于1年；

★ 具备超差报警功能，当测量结果超过设定的阈值时声光报警；

★ 无磨损，使用寿命长；

★ 全数字系统，使用方便，易操作，维护简单；

测量软件技术特点

★ 接口丰富，支持当前主流的各种接口方式和通信协议；

★ 模块化设计，各功能模块间相互独立，程序部署方便快捷；

★ 实用性更强，操作方便，人机交互更友好；

★ 后台采用数据库，方便各种数据统计和分析，更好满足客户需求；

★ 界面灵活可配置，通过配置可以按用户要求快速生成适合用户习惯的界面；

★ 实时测量，数据处理速度快，响应及时，满足高速在线测量需要。

技术参数

★ 测量范围：30m~60m；

★ 测量精度：0-100mm；

★ 允许被测物温度：≤700℃；

★ 使用环境温度：0～50℃；

★ 存储温度：-25～75℃；

在线测长仪通过配置多台工业相机、采用图像分析算法、合理安装与调试以及提供丰富的软件功能与支持等方式，实现了对60m长H型钢的在线检测。这种检测方式具有高效、准确、稳定等优点，为工业生产提供了有力的技术支持。
