线材测径仪是利用8轴向的平行光以投影方式测量高速线材的截面尺寸，可同时从8个方向检测同一断面尺寸，而不是螺旋断面尺寸，每秒可获得2000个断面尺寸。

由于线材截面存在围绕其轴向往复摆动，所以可实现无盲区测量全截面，由于测量机构固定不旋转，测量精度高，寿命长，8个固定方向测量有利于轧制工艺分析，还具备软件分析系统，具有友好的人机界面便于分析应用。

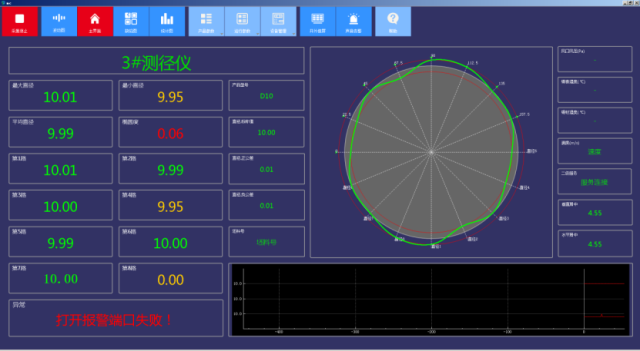

线材测径仪典型界面

线材测径仪的软件界面包括工具栏菜单，及主界面、波动图、缺陷图、统计图四个数据显示窗口。

工具栏：支持配置文件形式更改子项内容、图标等。

主界面的标签，支持根据待测目标特征设定公差范围，并在测量值超过标称公差范围时，以不同颜色醒目提醒，如超正公差时红色显示、超负公差时黄色显示。

实时数据图形化

在主界面，除了以不同颜色显示数据之外，还支持以趋势图、截面图的形式来显示待测物的实时数据，从而方便用户更直观的了解测量数据的偏差。

历史数据图形化

对于已经测量过的历史数据，也支持以图形化的方式进行查看。

配置向导化

为了降低使用难度，软件部署过程采用向导方式，带领工程实施人员一步一步完成软件的配置。

以测量实时过程为例，向导如下：

1、为当前测控方案命名，并选择截面类型。

2、选择到主设备的连接方式及连接参数。

3、为连接配置数据接收解析规则，并为输出命名。

4、选择到辅助传感器通信方式和连接参数。

5、为采集的数据配置统计规则，包括统计方式、数据源，并为统计输出命名。

6、配置敏感事件，比如产品特性变更、设备故障、测量数据异常等，当类似事件被检测到时，数据将在界面显示。

7、为截面图配置数据源。

8、为主界面趋势图配置数据源。

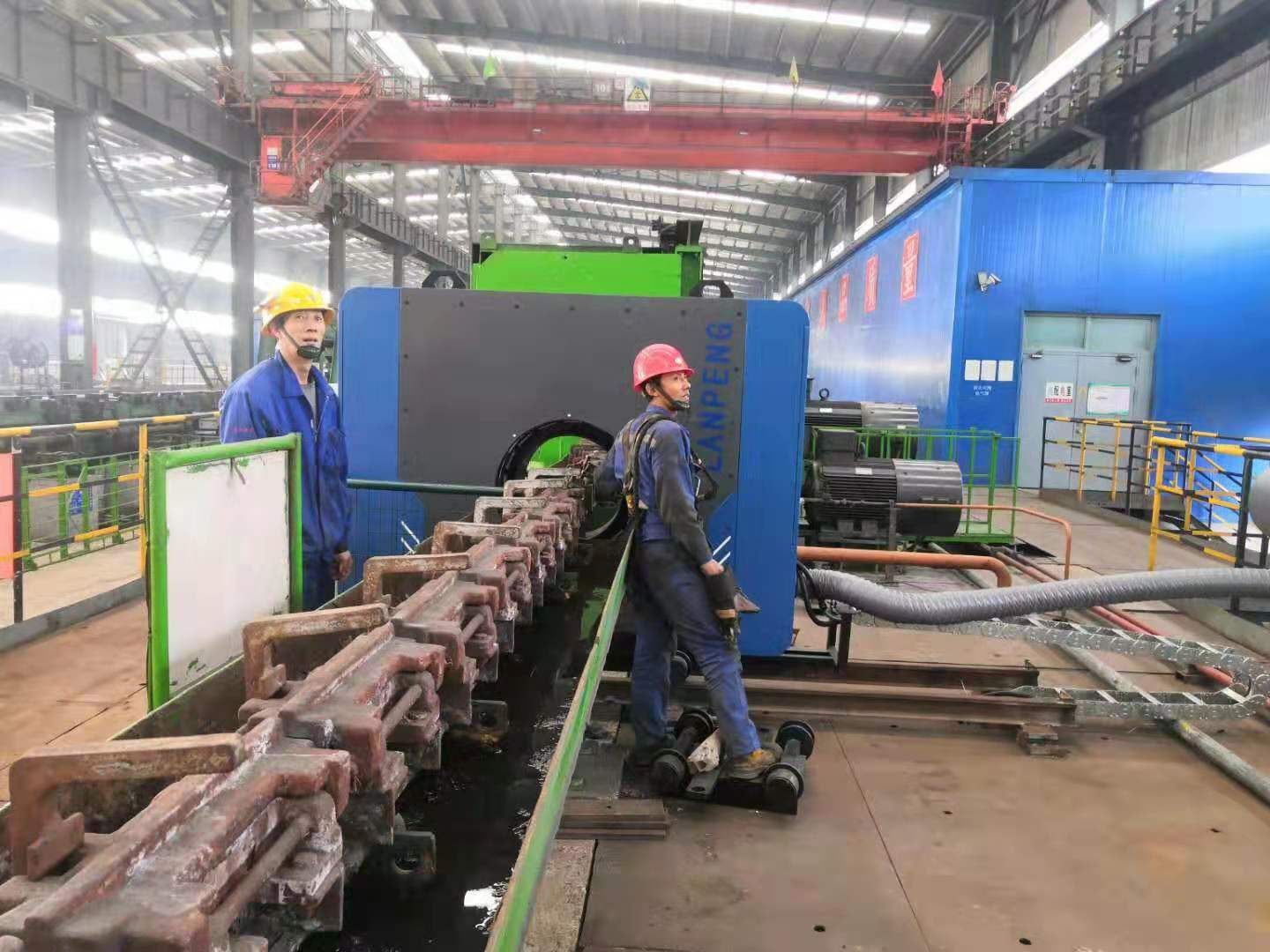

线材测径仪是高精度的外径在线检测设备，应用于各种行业的应用现场，将测量数据进行分析进行图像显示，对工作人员帮助很大，实现品质、效率提升，更重要的是效益提升。
