为保证产品质量，满足用户对产品的精度要求，提高产品的市场占有率和竞争力，在线测量技术越来越受到众多企业的关注，测径仪是在线测量线材直径的专用检测设备，可检测多种数据，提供图像分析。

测径仪系统是集光学、机械、电子电路、通讯和计算机软件技术为一身的成套设备。该套设备主要由测径仪、主控机柜、报警单元、光缆通讯单元、现场LED显示屏、高压离心通风机、备用小车等组成。

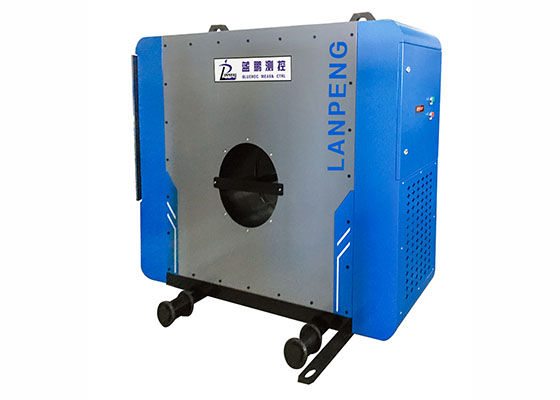

线材测径仪采用八路独立光路，采用进口高亮度的LED灯泡做光源，物方圆心平行光进行非接触检测，并且从八个方向检测同一截面的尺寸，并拟合成截面图，可视化截面轮廓，更直观的展示生产状态。

直径测量仪测量精度高，就静态测量仪器而言，轧件扭曲、抖动会产生测量误差，它采用电子快门技术，多路同步技术，采样频率快，消除抖动误差，提高测量精度，也提高了优质产品的产量。另外测量值更加实用微处理器能根据轧件温度和热膨胀系数计算出相等的冷盘条测量值，测量值更加实用。

线材测径仪还具备可靠的保护装置，测径仪光学头有过滤气吹扫以防止红钢的热辐射，中空的转轴有水冷保护，入口导管有吹扫气保护，整个测量仪为权主体按结构。防止水汽灰尘进入测径仪内部。

具备嵌入式智能模块显示屏，显示圆钢截面的直径阈值、椭圆度，测量中心高度、风压、温度等。主控室LCD显示器则可显示轧材外轮廓尺寸及截面图、公差带及超差数，尺寸波动趋势预报，缺陷分析曲线，圆钢截面的直径阈值、椭圆度，各路测头的分项测量值。还有外接LED显示屏，现场显示圆钢测量的直径阈值、椭圆度、设备运行状态。

直径测量仪应用于高速线材生产线后，实现了线材截面尺寸的自动检测，为线材动态控制提供了帮助，并降低了产品的次品率，提高了劳动生产率，有效杜绝产品质量事故的发生。
