在线测径仪:汽车线生产线上的智能“把关人”

发布日期:2025-01-02 17:30
信息摘要:
汽车线适用于车辆仪表线路,大灯、座椅、雨刮器等整车低压连接、电动车辆、燃料电池车辆和混合动力车辆,用于驱动电力传输。其品质关乎着汽车的使用情况,在线测径仪是一种专...

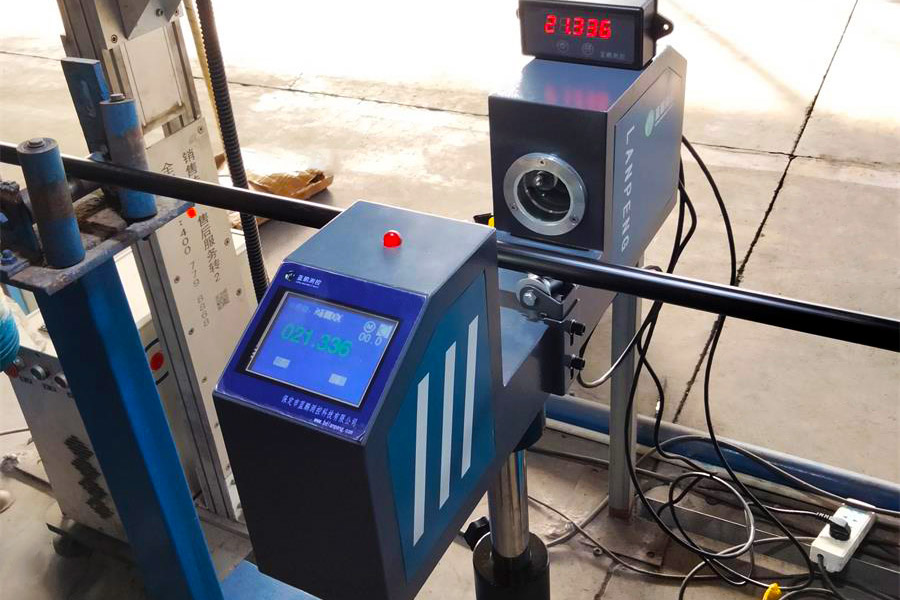

汽车线适用于车辆仪表线路,大灯、座椅、雨刮器等整车低压连接、电动车辆、燃料电池车辆和混合动力车辆,用于驱动电力传输。其品质关乎着汽车的使用情况,在线测径仪是一种专门用于测量汽车线路(如电线、电缆等)直径的设备。
一、定义与用途
汽车线测径仪是一种高精度的测量工具,广泛应用于汽车制造、电子制造等行业中,用于测量汽车线路(包括但不限于电线、电缆)的直径,以确保其符合设计和生产要求。通过测量,可以及时发现线路直径的偏差,从而避免潜在的安全问题。
二、工作原理
测头形成平行光视场,被测汽车线通过视场后,会形成与汽车线外径相同尺寸的阴影,通过光学系统将含有被测物阴影的图像投影到CCD上。通过图像处理算法,可以计算出线路的直径。这种方法具有测量速度快、精度高等优点。
三、测量范围
在线测径仪是一个大的系列产品,常规规格的测径仪的测量范围有0-15mm、0-40mm、0-70mm、20-100、20-150、0-165、55-185、105-235、155-285,生产厂家可根据自己生产的规格选择常规性测径仪,此外亦可以根据实际需求定制测量范围。
四、测量精度
不同规格的测径仪测量精度不同,但总的来说优于0.08mm,测量小尺寸的设备测量精度一般为0.01mm,更高精度需要定制。
无、产品特点
* 实时测量:实时显示测量值,数据刷新 1~10次/秒可设置。
* PID控制:实时反馈,实现工业现场闭环控制。
* 超差报警:根据设置的产品相关参数,实现产品测量值超差时声光报警。
* 数据输出:测量结果可通过模拟量(电压或电流可选)或数字量(RS422或485可选)实时输出,实现现场设备组网连接。
* 外设输出:可通过外接一个数码管屏实现数据的异地显示(选配),通过RS422接口连接PC机实现数据显示和存储(选配)。
* 接口形式:模拟量0~10V\4~20mA。
* 数字接口 RS422/RS485(二选一)。
汽车线测径仪是一种高精度、易于使用且多功能的测量工具,在各种线缆、电缆、管材、棒材等行业生产中发挥着重要作用。通过合理选择和使用在线线测径仪,可以确保产品的质量和安全性。
