石油管生产线应用的测量仪器:测径仪、直线度

发布日期:2025-01-08 17:30
信息摘要:
石油管道作为油气传输的重要通道,其质量和精度对油气传输的效率和安全性有着至关重要的影响。在石油管的生产线上,为了确保管道的质量和精度,需要使用多种高精度的测量仪器...

石油管道作为油气传输的重要通道,其质量和精度对油气传输的效率和安全性有着至关重要的影响。在石油管的生产线上,为了确保管道的质量和精度,需要使用多种高精度的测量仪器,如测径仪、直线度测量仪、测长仪、壁厚测量仪、硬度仪、圆度仪等。

每种仪器都承担着特定的测量任务,以确保石油管的质量和精度。以下是对几种测量仪器的详细介绍:

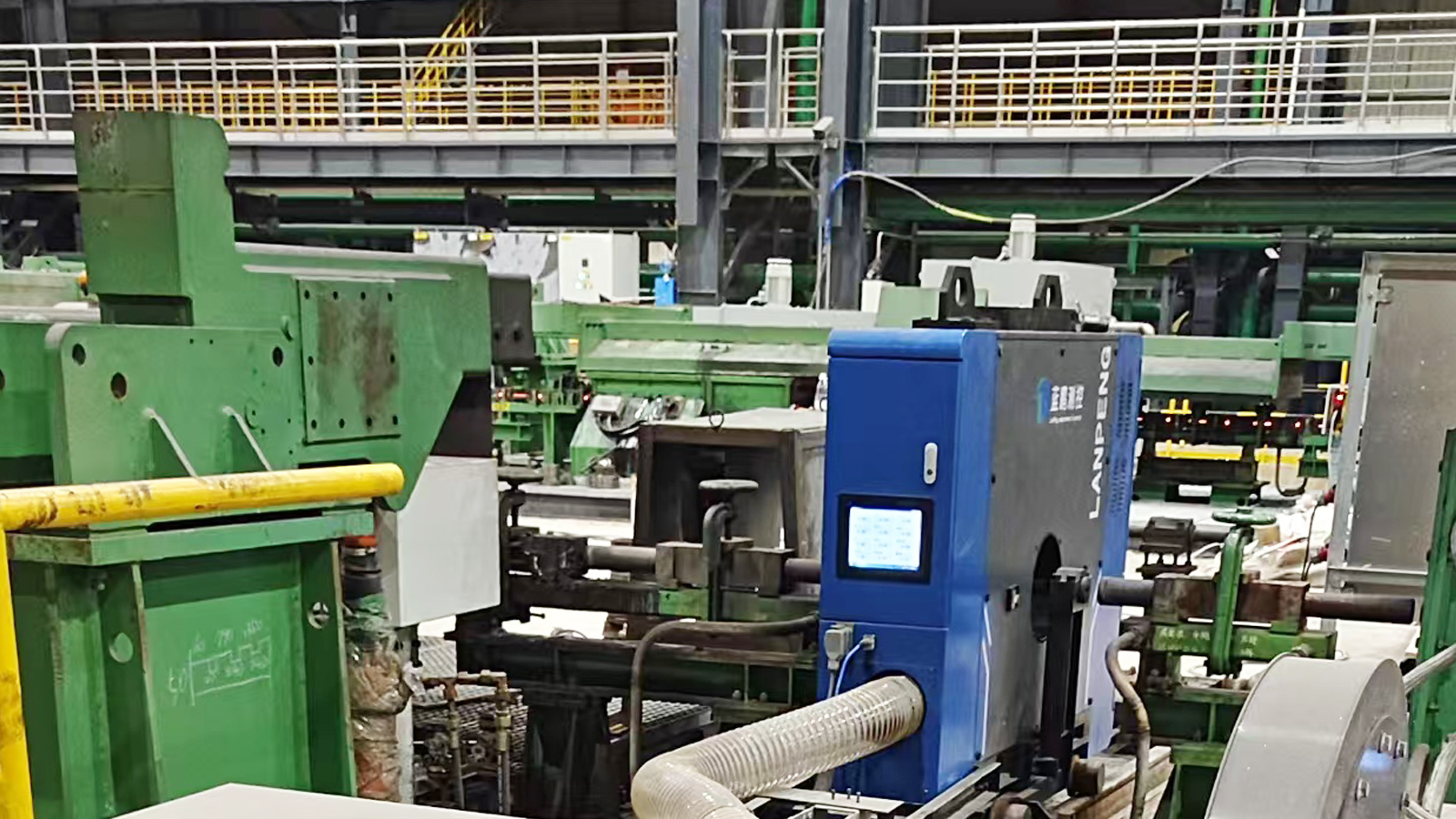

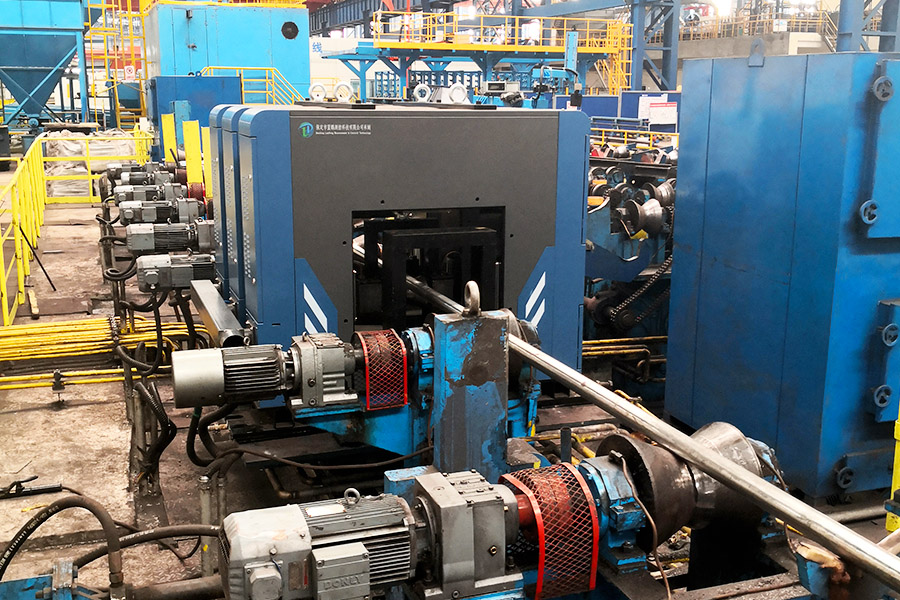

一、测径仪

测径仪是一种用于测量各种轧材直径信息的设备,它可以在线测量极大直径、最极小直径、平均直径以及椭圆度等信息。

在石油管道的生产过程中,测径仪的应用非常广泛。它能够快速、准确地测量出管道的直径与椭圆度,确保管道的尺寸符合设计要求。特别是在大直径海油输油管的生产中,测径仪的精度通常可以达到非常高的水平,有些测径仪的测量精度甚至优于0.05mm。这种高精度的测量能力对于确保海油管道直径的微小变化都能被准确捕捉,从而保障了油气传输的效率和安全性。

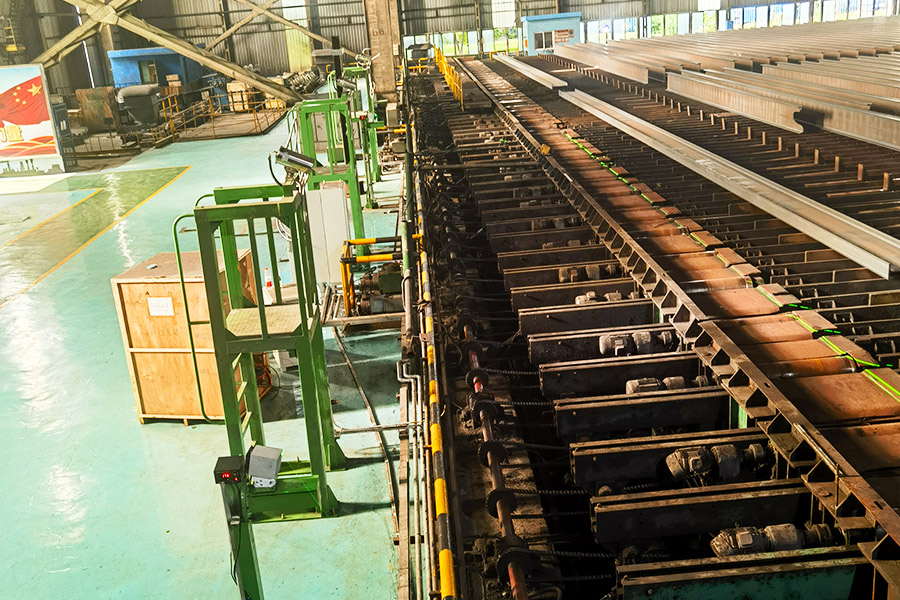

二、直线度测量仪

直线度测量仪也是石油管生产线上的重要测量仪器。直线度是指平面或空间直线的形状误差,它反映了被测直线的不直程度。在石油管道的生产过程中,对管道的直线度有着严格的要求。如果管道的直线度不符合要求,将会影响管道的安装和使用效果,甚至可能引发安全事故。因此,需要使用直线度测量仪对管道的直线度进行检测。


直线度测量仪是一种智能化的全自动工业在线实时直线度检测设备,它基于光电测量原理进行外径、直线度自动测量,并且可以进行米直线度检测。

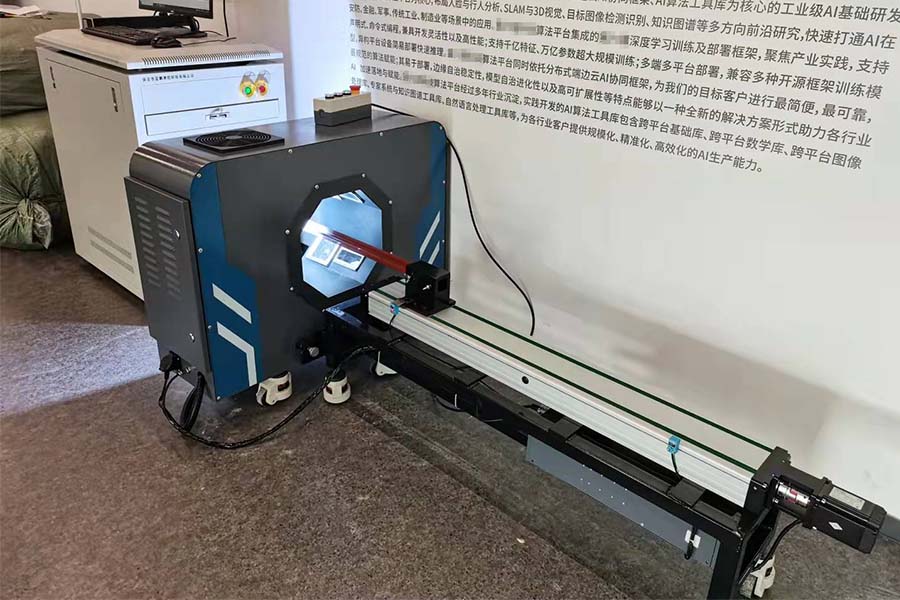

有在线直线度测量仪与离线直线度测量仪两种类型可供选择。在石油管道的生产线上,在线直线度测量仪可以安装在生产线进行在线直线度检测。当管道通过测量区时,测量仪的测头会同时测量管道边缘的位置,并根据各截面边沿的位置计算管道的直线度误差。一旦管道的直线度超过设定的公差范围,测量仪就会发出声光报警,提醒操作人员及时调整生产参数,确保管道的直线度符合要求;离线直线度测量仪则可用于抽检或测量购买的石油管,将其放于支架上,即可进行自动检测。两种设备都具备测控软件分析功能。

三、测长仪

用于测量石油管的长度,确保管道的长度符合设计要求。长度测量仪通常采用非接触式测量方式,具有测量速度快、精度高等优点。

根据石油管的长度,采用一台或多台工业相机进行实时测量与分析,可通过工业相机拍摄的照片,了解当前产品的状态。


四、壁厚测量仪

用于测量石油管的壁厚,确保管道的壁厚均匀且符合设计要求。壁厚测量仪通常采用超声波测量原理,能够实时、准确地测量管道的壁厚。

五、表面质量检测仪

用于检测石油管的表面质量,如裂纹、锈蚀、划痕等问题。轮廓仪采用激光测量原理,可对多种表面缺陷进行在线检测,能够自动识别和判断管道表面的缺陷类型、大小和位置等信息。


六、硬度测量仪

硬度测量仪对于石油管至关重要。不同工况下的石油管需要具备相应的硬度特性,以抵抗外力冲击、磨损与腐蚀。洛氏硬度计、布氏硬度计等,通过在管材表面施加标准压力,测量压痕的尺寸深度,换算出硬度值。对于深井钻探用管,需高硬度抵御岩石摩擦;而集输管线用管,则需兼顾韧性与适度硬度,适应复杂的应力环境。硬度测量仪实时监测,保证石油管“刚柔并济”,在各个岗位稳定发挥作用。

……

结语

以上就是一些应用于石油管生产线中的测量仪,蓝鹏测控对在线测径仪、直线度测量仪、测长仪、轮廓仪设备均可定制,此外还有数据采集监控软件系统,为整个产线产生的数据进行采集与分析(可定制采集数量),为石油管的高质生产、智能化管理带来新的活力。
