电线电缆的质量关系着使用的安全性，对其质量的检测也要严格，为了减少不合格产品，在生产上就要严格控制。本文主要介绍的是检测并控制外径尺寸的方法。

电线电缆的在线检测一般采用单轴测径仪，它是光电检测原理，与扫描式激光测径仪不同，它没有高速电机，也没有旋转部件，采用的是物方远心平行光进行检测，既保证了使用寿命，也更适合动态检测。

采用物方远心光路系统和接CCD成像法进行非触尺寸检测。其核心部件为光电测头，每组测头由发射镜头和接收镜头组成。发射镜头内点光源发出的光穿过发射透镜后形成平行光视场。视场内的平行光再由接收透镜聚焦，在CCD芯片上成像。当被测物通过视场时，被测物遮挡的部位在CCD芯片上显示为无光的阴影。通过CCD芯片光电转换和相应电路系统的数字化处理，即可通过阴影的宽度计算出被测物的直径。

电线电缆测径仪是一款高质量的在线检测装置，他的测量精度能达到0.01mm，优于游标卡尺等人工检测精度，同时具备PID调节功能，闭环控制外径。测量频率达到了2000Hz，检测点数多，对缺陷能及时提醒。

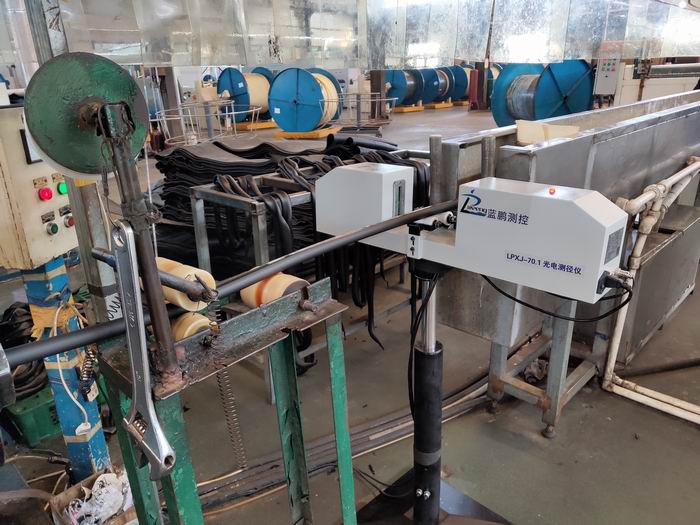

测径仪是进行非接触在线测量的高精度测控装置，主要应用于各种电线、电缆、管材的生产线中，对外径进行测量并调节挤出机螺杆速度或牵引机速度，达到控制外径的目的。也可应用于加工工件的外径和尺寸测量，提高产品质量，降低消耗。

测径仪可满足高温、熔融状态下的产品测径和自动控制的需要。在电缆生产过程中使用该仪器检测可提高生产自动化水平，减轻工人的劳动强度，提高产品质量，并使废品率大大降低，原材料的消耗显著下降。

使用测径仪，精益求精，对电线电缆的实现了更高精度的检测，还带控制功能，对高质量生产有着重要的作用。
