扁材类产品，如扁线、丝带、胶带、打包带等都需要对宽度与厚度尺寸进行检测，目前，蓝鹏测控主要提供两种类型的测宽测厚仪，一种为光电测宽光电测厚原理的仪器，一种为光电测宽激光测厚原理的仪器。下面以40mm范围的测宽测厚仪进行对比介绍。

产品型号

光电测宽、光电测厚：KHG02-DG40/40；

光电测宽、激光测厚：K/HG02-DG40；

测量原理

光电测宽、光电测厚：采用单测头测宽原理对矩形或方形截面产品的宽度和厚度进行测量，2组测头呈水平、竖直布置，可同时测量被测物宽度和厚度。

光电测宽、激光测厚：测宽原理同上（测量视场为绿光），测厚原理（测量为红光）为激光测头1和激光测头2以固定间距相对布置，工作时激光测头1发射一束激光照射被测物的下表面，下表面光斑的漫反射光再返回到激光测头1内的CCD芯片上，通过对CCD芯片上光斑的位置分析和计算，可以得到激光测头1到被测物下表面的实际距离；同理可以得到激光测头2到被测物上表面的距离。用两个测头之间的间距减去两个测头到被测物上下表面的距，即可得到被测物的厚度。

技术参数

光电测宽、光电测厚：

宽度测量范围：0-40mm；

宽度测量精度：±0.03mm；

厚度测量范围：0-40mm；

厚度测量精度：±0.03mm；

测量频率：500Hz；

主机外形尺寸（长×宽×高）：600×140×740mm；

显示频率：可调；

工作方式：连续；

工作电压：~220V±15% 50Hz；

环境温度：-20℃~+45℃；

环境湿度：小于85%RH（无凝结）；

光电测宽、激光测厚：

宽度测量范围：0.1-40mm；

测量精度：±0.01mm；

重复精度：0.001mm；

显示频率：3次/秒；

厚度测量范围：0.1-10mm；

测量精度：±0.01mm；

工作方式：连续；

工作电压：~220V±15% 50Hz；

环境温度：-20℃~65℃；

环境湿度：小于85%RH；

外形样式

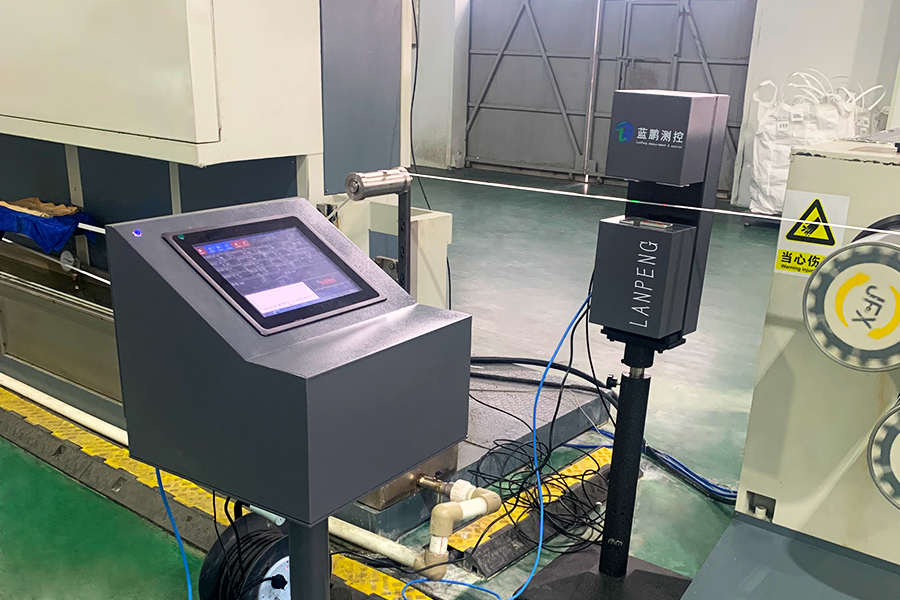

光电测宽、光电测厚：外形类似双轴测径仪，但测头呈垂直布置；

光电测宽、激光测厚：外形类型单轴测径仪，测宽测头与激光测头并排布置。

根据产线需要及安装位置，可选择任意方案测宽测厚仪进行实时在线检测，保证产品的高品质生产。
