目前常用的测径仪有固定式测头的测径仪，亦有旋转式测头的测径仪，都分为单轴和多轴，其中旋转式测径仪既可实现摆动式测量，又可实现360°旋转测量，这两种测量方式的测量轨迹并不相同，下面就来看一下。

固定式测径仪

固定式测径仪是将测头固定在仪器内，无旋转部件，不易损坏，检测的是同一截面的尺寸，椭圆度尺寸更准确，检测间有间隔，可通过增加测头组数与提升测量频率减少间隔，减少漏检。

横向盲区

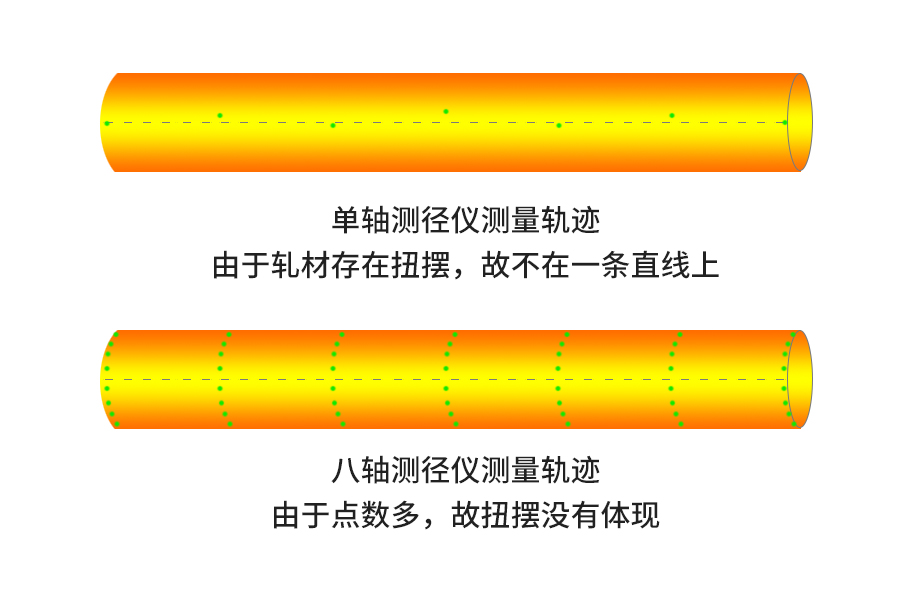

八轴测径仪测量点间距为22.5°圆弧，测量仪器投影最“不敏感”的位置在11.25°处，由简单的几何运算可知，此点主要有其直径1%以上的凸起，其投影即将对相邻2个方向的投影形成遮挡而被发现，这种凸起数据比直径外径投影的差别小于1%，时刻、同截面的测量及被测物轻微扭摆，该量仪器可快速发现产品缺陷与尺寸波动，实时发现生产中的工艺问题。

此外还有十六轴的测径仪，可将横向盲区进一步缩小。

纵向盲区

纵向（行进方向）盲区随着测量频率的进一步提高，其检测间隔也在缩小，目前测径仪的测量频率已经从500Hz提高到了2000Hz，也就是说，即使面对100m/s的行进速度，其检测间隔也只有5cm，也就是说，即使在刚完成一个检测时出现不合格品，并持续生产，在5cm之后也会被检测出来，更何况现在的产线很多速度远远达不到100m/s，这样就意味着检测间隔更小，纵向盲区更小。

旋转式测径仪

旋转式测径仪是由一组测头或多组测头进行摆动或旋转式测量，多组测头的情况下，通常也只有3组或四组测头，也就是检测同一截面的四个尺寸，对椭圆度的检测能力稍差。

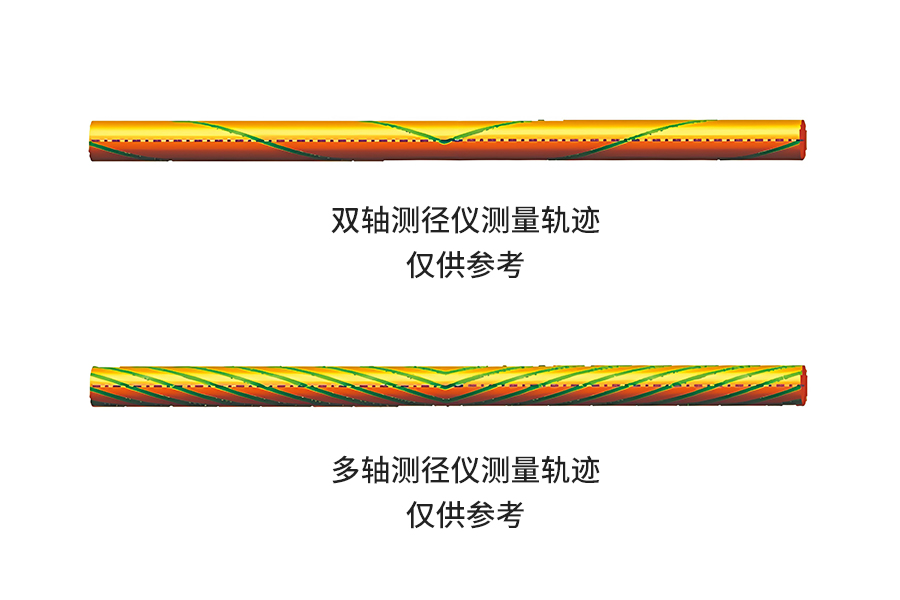

摆动测量

旋转式智能测径仪采用伺服控制，可设置任意角度摆动。

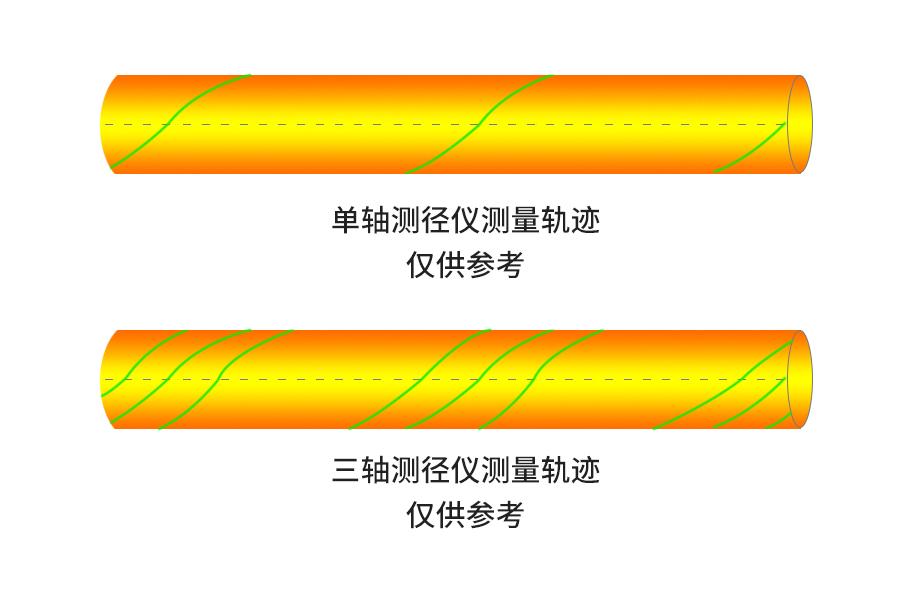

旋转测量

测径仪能实现360°无限制连续旋转扫描。任何一组测头均可实现360°全轮廓尺寸无盲区测量（不是同一截面，起始与结束位置间隔与旋转速度和产品行进速度有关），且能显示各个（至少4个特征）角度的测量值。

以上就是固定式测径仪与旋转式测径仪的测量轨迹，关于产线适合使用哪种，厂家可根据需求选择。
