对于生产大棒的轧钢行业，产品外径尺寸过大，通常使用固定式四轴测径仪来进行尺寸检测，仅采用四轴的测量方式，并不能覆盖360°全方位检测，这时可采用JG02Z-XY400旋转式光电测径仪，解决了尺寸大与检测全面的问题。

旋转式光电测头测量原理

对于大直径的棒、管材，采用的是双镜筒测头测量。双镜筒测头是指由2套发射镜头和2套接收镜头组成的光电测量系统。

2套发射镜头分别发射出平行光射向2套接收镜头，通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像。当2束平行光内放入被测物时，在光电转换元件的像上就会出现阴影。经过对光电转换元件发出的电信号的处理和计算可以得出阴影所对应的尺寸，两个尺寸再加上两个镜头之间的净间距B即可得出被测物的尺寸D。

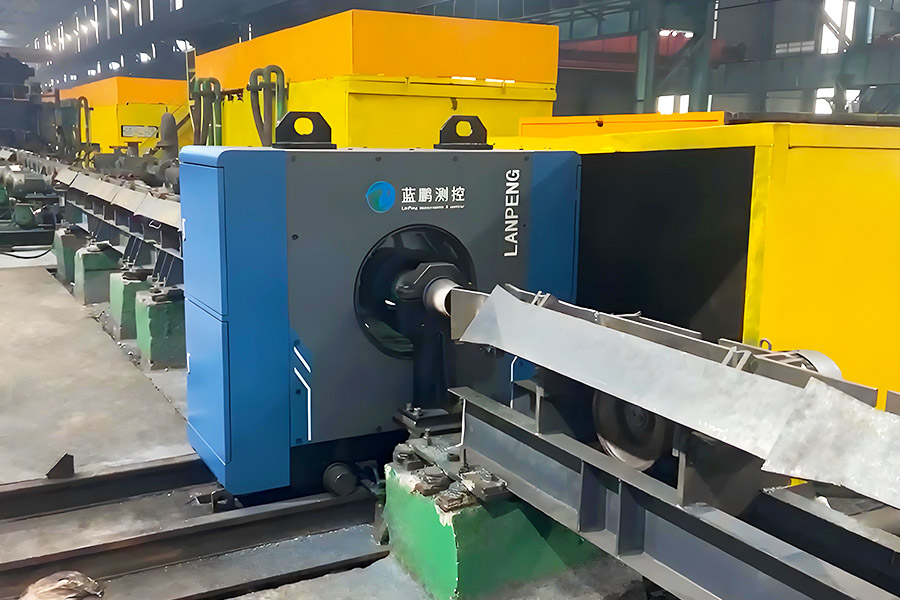

本文介绍的大棒旋转式测径仪为双轴间距可调双测头技术的测径仪，当其进行360°旋转测量时，对大棒进行全方位检测，当其测头呈水平垂直状态分布时，还可以对方钢、角钢两个边长或扁钢的宽度厚度进行检测。

技术参数

1）测量范围（mm）：φ50～φ380；

2）测量精度（mm）：测量圆钢直径≤±0.05；

方钢边长≤±0.05；

重复性（mm）0.005；

3）电源电压（V）：AC220V，50Hz，AC380V，50Hz；

4）测量频率（Hz）：2000（即每秒测量2000个截面）；

5）测头数量：2组（可同时测量2组数据）；

6）测量方式：旋转式。旋转速度（rpm）60；

7）允许被测物速度（m/s）：不限；

8）系统总功率（kW）：≤15；

9）预留通讯接口：RS485串口，TCP/IP网络接口；

10）数据传输方式：无线传输/有线传输（可选）；

11）设备外形尺寸（mm）：

测径仪约1950×550×1700（L×W×H）；

控制柜约 650×800×1000（L×W×H）；

LED显示屏约1550×100×1070（L×W×H）。

大棒旋转式测径仪通过光电测量技术与旋转测量的结合，实现了测量范围的灵活扩展与高精度保持。使其成为工业制造、科研实验等领域的关键检测工具。
