传统的测长方式还是采用传统热金属检测器、辊道编码器以及测速辊等装置进行间接测量和计算获得。由于检测环节较多，当遇到编码器损坏、轧件打滑、辊道和测速辊直径变化等情况，很难做到轧件长度的精准测量。

采用视觉检测代替传统传感器的测量方式，视觉检测系统结构简单，经过视觉算法的优化，精准可靠，实现对红管的长度数据的准确测量。

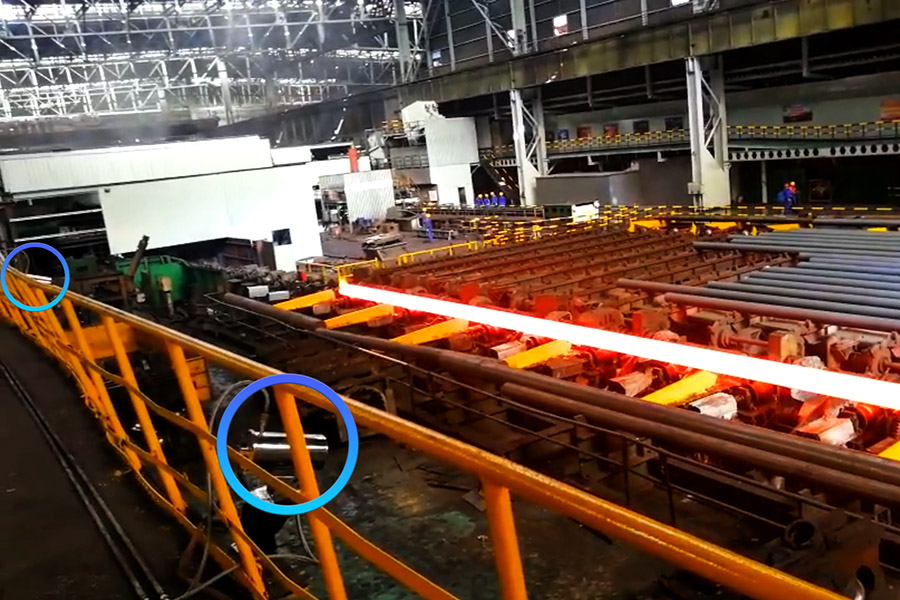

机器视觉在线测长仪的相机选用工业相机，系统在毛管处于相机视野范围内停顿的几秒内测量几十个长度值，以这几十个长度值的平均值为测量值，可极大限度的减少测量误差。测长相机和防护箱体安装在车间的平台上。

技术参数

钢管测量范围：8m～38m；

测量精度：≤±100mm；

测量频率（相机拍摄频率）：≥14帧/秒（根据现场实际情况可调整）；

允许被测物温度：600～1300℃；

使用环境温度：0～50℃；

存储温度：-25～75℃；

主界面

测量系统登录后将直接进入主界面。在测量状态下，测量系统主界面中可以显示型材测量的实时长度和平均长度，平均长度采用移动平均方式，与实时长度同步更新并将平均长度记为测量结果。实时显示相机拍摄的图像；实时显示测量数据动态趋势。

波动图、缺陷图及分析图表界面

测量系统软件具有强大的图表分析功能，且可将每一个分析图表做成可独立弹出的界面。例如波动图界面可通过波动曲线显示出长度测量值的尺寸波动变化；缺陷分析图界面可通过进度条的颜色变化显示出长度测量值的超差位置及超差类型等。

在线测长仪采用多个工业相机联合检测的模式，理论上来说，可以做到任何长度的尺寸检测，因此也完全具备根据生产的规格进行长度范围定制仪器的可行方案。

在线测长仪为机器视觉原理检测，各个工业相机，对被测产品进行实时拍摄，图片清晰，实现“所见即所得”的检测模式。
