关键字:测径仪精度,测径仪振动,测径仪减震支架,测径仪校准,

JG01-SG系列测径仪在振动环境下的精度表现及解决方案如下：

一、振动环境下的标准精度参数

静态环境精度

1. JG01-SG100（20-100mm）：±0.02mm

2. JG01-SG165（0.5-150mm）：±0.03mm

3. JG01-SG400（205-355mm）：±0.08mm

振动环境下的精度波动

1. 低频振动（<50Hz）：误差可能增加至标称值的1.5倍（如JG01-SG165从±0.03mm增至±0.045mm）。

2. 高频振动（>100Hz）：通过2000Hz测量频率可部分抵消影响，精度波动控制在±10%内（如JG01-SG100保持±0.022mm）。

二、振动影响的关键因素

1. 被测物摆动

1. 深井泵管检测中，JG01-SG165允许被测物摆动±7mm，但超出范围会导致瞬时误差达±0.05mm。

2. 安装稳定性

1. 未加固安装时，机械振动可能使光学镜头偏移，误差增加0.01~0.02mm。

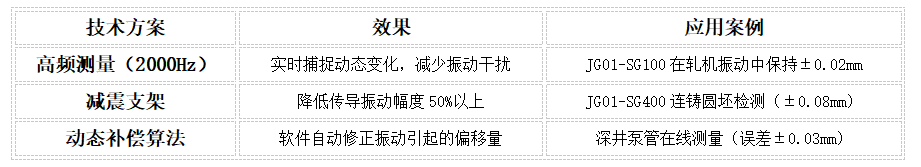

三、振动环境下的精度保障技术

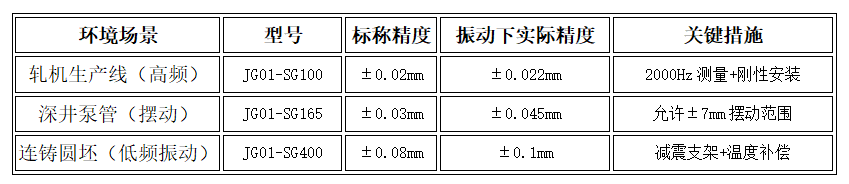

四、典型振动场景数据对比

五、使用建议

1. 安装要求：优先采用刚性固定支架，避免悬空安装。

2. 参数设置：启用高频测量模式（2000Hz），并设置振动滤波阈值。

3. 定期校准：振动环境下建议每周校准1次光学系统。

对于极端振动场景（如矿山破碎机附近），需定制防震外壳并配合惯性稳定平台，可将精度波动控制在±0.01mm内。
