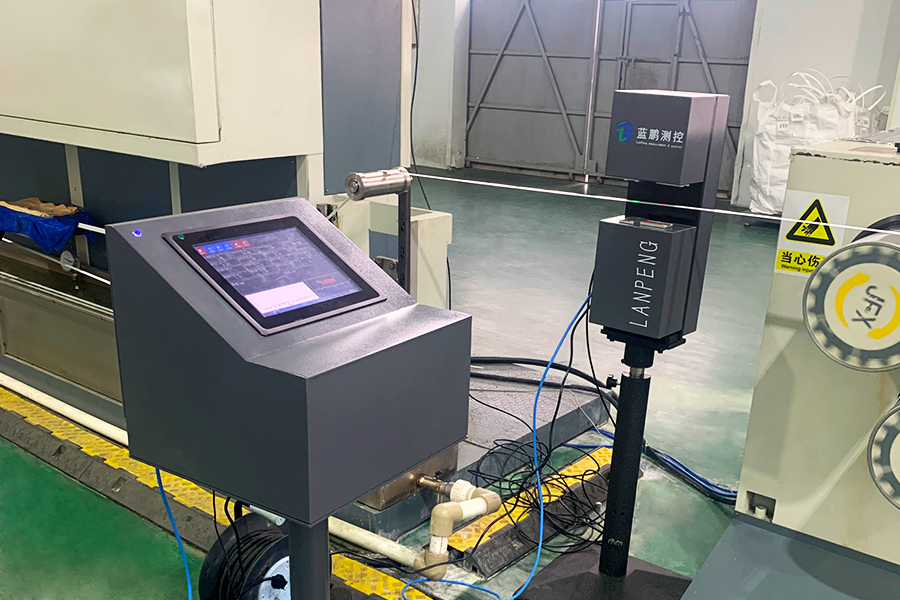

测宽测厚仪采用两组测头的光电测头测宽，一组激光测距传感器成对使用测厚，对通过的板材宽度厚度尺寸进行在线实时测量，当测量数据超差时，系统自动声光报警。便于现场操作人员及时调整机器或维护设备。

测宽测厚仪基本参数

1、宽度测量范围（mm）：80～150；

2、宽度测量精度（mm）：≤±0.03；

3、厚度测量范围（mm）：1～4；

4、厚度测量精度（mm）：≤±0.02；

5、厚度测量点数：1；

6、数据输出协议：RS485；

测宽测厚仪其他技术指标

1、数据存储

数据存储：存储数据保存时间≥1年。

2、报警功能

超差报警：测量仪配置四级报警器，报警器安装在主控机柜后侧，当测量数据超差时，报警器将根据超差类型采用不同形式的声光报警进行警示。

3、通信接口

TCP/IP协议，光缆传输，宽厚测量仪至控制柜。

设备预留10/1000网络接口，可与上位机或现场二级系统通讯。

测宽测厚仪工作环境要求

1、电源电压（V）：AC 220±15%，50Hz；

AC 380±15%，50Hz；

2、环境温度（℃）：宽厚测量仪：-15～50；

终端工控机：0～35；

3、环境湿度（％RH）：≤80（不结露）；

4、介质要求

压缩空气：不需要；

净环水：不需要；

功能描述

1、液晶屏显示内容：实时测量值、标准值、上下公差等。

2、外接屏显示内容：实时测量值。

3、产品参数设置：可设置产品规格、标准宽度值、厚度值、上下公差等参数。

4、系统参数设置：可设置刷新频率、通信端口、系统的校零等。

5、报警设置：可设置报警的阈值，测量值超差时声光报警。

6、修正功能：自动修正，放入标准直径量块后自动校准。手动修正，填入修正量（需增加或减小的数值）后修正。

7、数据传输功能：可上传数据至上位计算机。

测宽测厚仪安装要求

1、安装方式：固定式。

2、宽厚测量仪是光学设备，禁水、水雾气，设备附近位置应采取防水密封措施。

测宽测厚仪以其精准的测量范围与精度、完善的功能配置，能够稳定高效地服务于板材生产的在线尺寸检测环节。其不仅为现场操作提供了及时的调整依据，也为生产质量管控与数据追溯奠定了坚实基础，是保障板材生产精度、提升生产效率的理想检测设备。
