皮带是一种日常生活中常见到的东西，即可调节裤子松紧，又可作为装饰，随着时代的发展，皮带也不仅仅是手工定制，很多工业化产线来实现量产，当然不仅仅是这种皮带，还有很多工业皮带更是实现了自动化的生产，这就需要能应用于产线的检测仪器才能保证产品的品质，避免滞后检测带来的大量不合格品的堆积，因此如果产线能使用在线测量仪将起到事半功倍的效果。

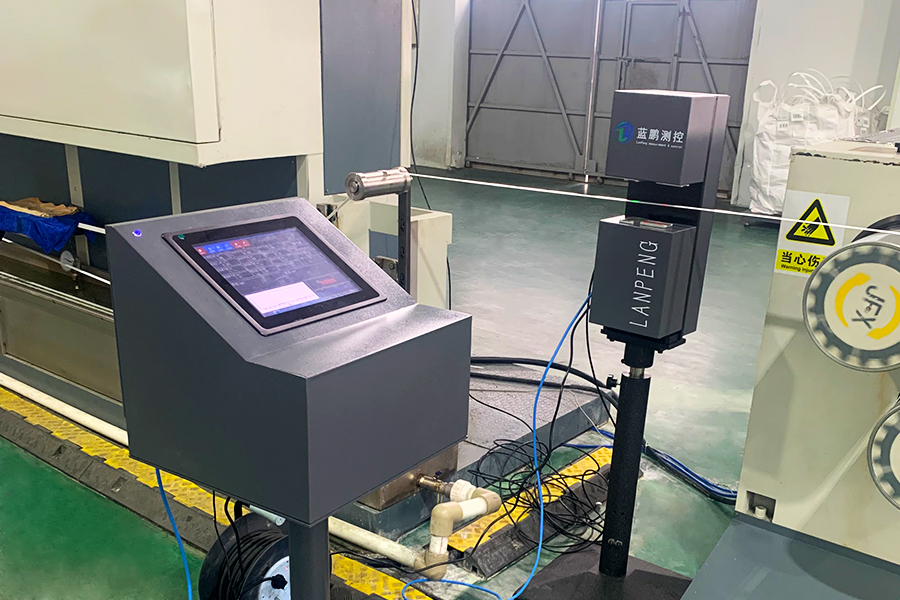

在线测宽测厚仪是能应用于皮带生产线的在线宽度厚度检测设备，既可使用单独的测宽仪或测厚仪，亦可使用一体机的测宽测厚仪。目前应用于皮带测宽测厚仪的原理有两种可选，一种是光电测宽测厚仪，一种是光电测宽激光测厚仪。

光电测宽测厚仪：

采用了CCD成像法的光电测量原理，发射镜头内置一个点光源，点光源发出的光通过透镜系统（即镜片组）后形成准直平行光视场。准直平行光直接射向接收镜头，经过接收镜头内的透镜系统后聚焦，通过位于焦点位置的光阑小孔后在CCD芯片上成像。当视场中通过被测物时，被测物遮挡的部位将在CCD上出现一个边界清晰的阴影。这个阴影经过一系列转换计算即可得到被测物尺寸。

两组光电测头呈垂直布置，分别用于测量宽度与厚度尺寸。

光电测宽激光测厚仪

光电测宽与上述测量原理一致，激光测厚，由上、下两个对射的激光测头组成，激光测头1和激光测头2以固定间距相对布置，工作时激光测头1发射一束激光照射被测物的下表面，下表面光斑的漫反射光再返回到激光测头1内的CCD芯片上，通过对CCD芯片上光斑的位置分析和计算，可以得到激光测头1到被测物下表面的实际距离；同理可以得到激光测头2到被测物上表面的距离。用两个测头之间的间距减去两个测头到被测物上下表面的距离即可得到被测物的厚度。

光电测头与激光测头都垂直布置在仪器上，用于测量宽度与厚度尺寸。

两种测宽测厚仪使用建议

光电测宽测厚仪价格相对较低，同时适用于倾斜不大的皮带检测，宽度较窄的皮带检测，皮带越宽，倾斜越大，厚度精度越低。

光电测厚激光测厚仪价格相对较高，厚度对倾斜的要求相对更低，精度更高。尤其是宽度较大的皮带适用于该种类型。

在皮带生产线上应用测宽测厚仪可综合考虑自身情况，根据范围、精度、倾斜度、价格等多种因素考虑使用哪款测宽测厚仪。它们都能做到实时在线检测，并且在超差时，会进行自动声光报警提示，不会放过任何一个不合格品。
