设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测，设备采用单台采集模块，占用空间小，适用于安装空间相对较小的工况，可实时显示产品通过后的整体直线度数据，搭配测速测长仪可精确测量被测物实时长度及任意长度直线度偏差。控制柜段电脑显示：实时直径测量值，椭圆度数值；显示整根直线度数据；两端及中间直线度数据。
1、 基本原理

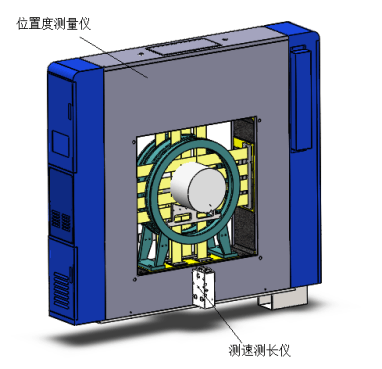

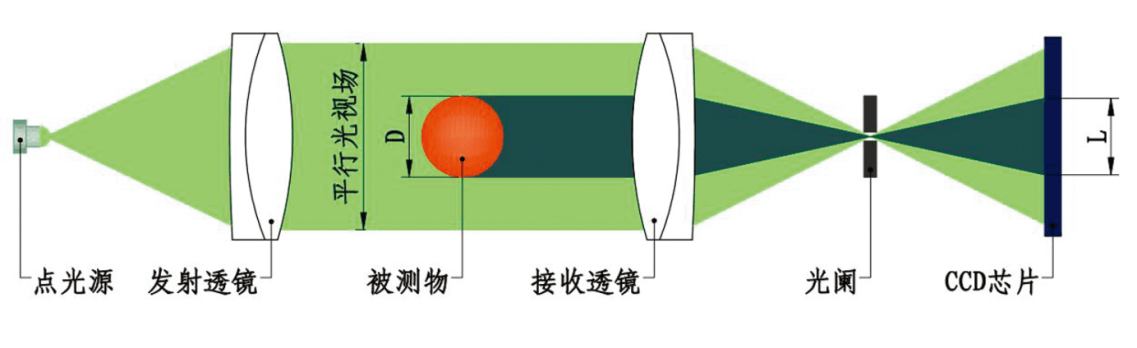

测量仪内设置有水平和竖直布置的光电测头，垂直于棒材运行方向设置有测速测长仪，被测棒材通过测量仪时，测头被测物截面的X轴和Y轴方向的位置数据，测速测长仪采集截面的Z轴数据。
2、数据计算方法

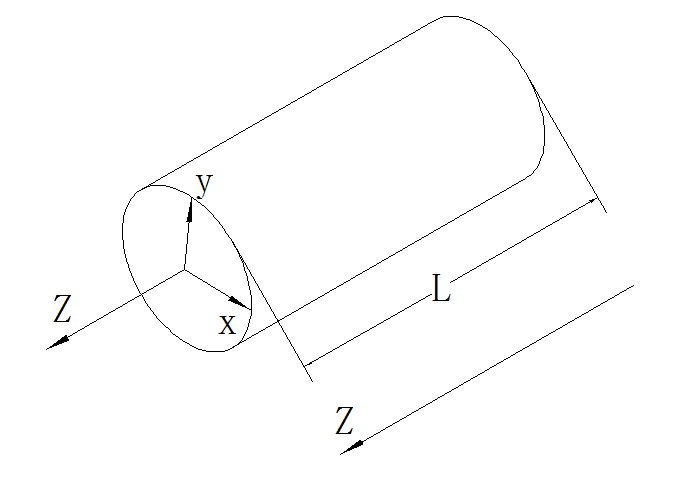

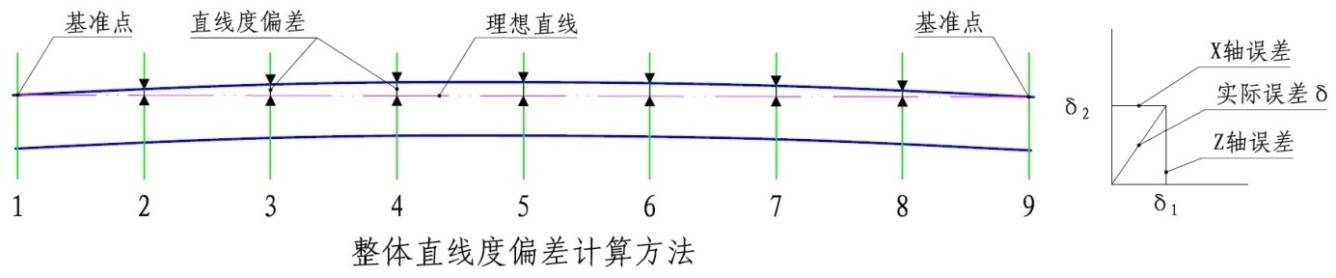

系统根据测径仪扫描所得的被测物X轴和Y轴位置数据，在X轴方向以两端（例如图4中的点1、9）的位置值为基准拟合一条理想直线，则测量点2～8的位置值偏离该直线的距离即为各点在X轴方向的直线度偏差，其中的最大值即为被测物的整体直线度偏差。同理可得到Y轴方向的整体直线度偏差。设X轴的直线度偏差为δ1、Y轴的直线度偏差为δ2，利用矢量运算即可计算出被测物整体直线度的实际偏差δ。
直线度计算原理图

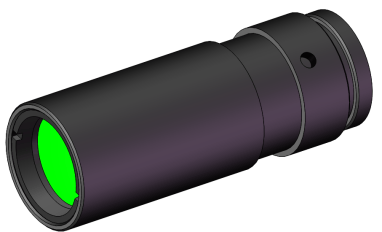

3、测头
蓝鹏自主研发光电测头，采用铝合金制作，散热性能良好
每组测头由一个发射端和一个接收端组成
采用高亮度LED光源，最高亮度可达3000mcd
测量频率2000HZ
正常使用寿命在80000小时以上

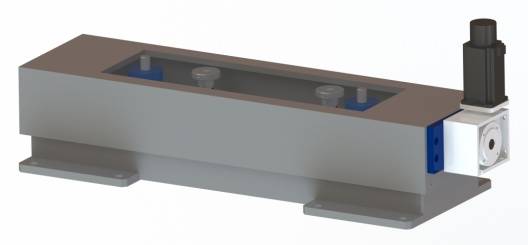

4、机械结构

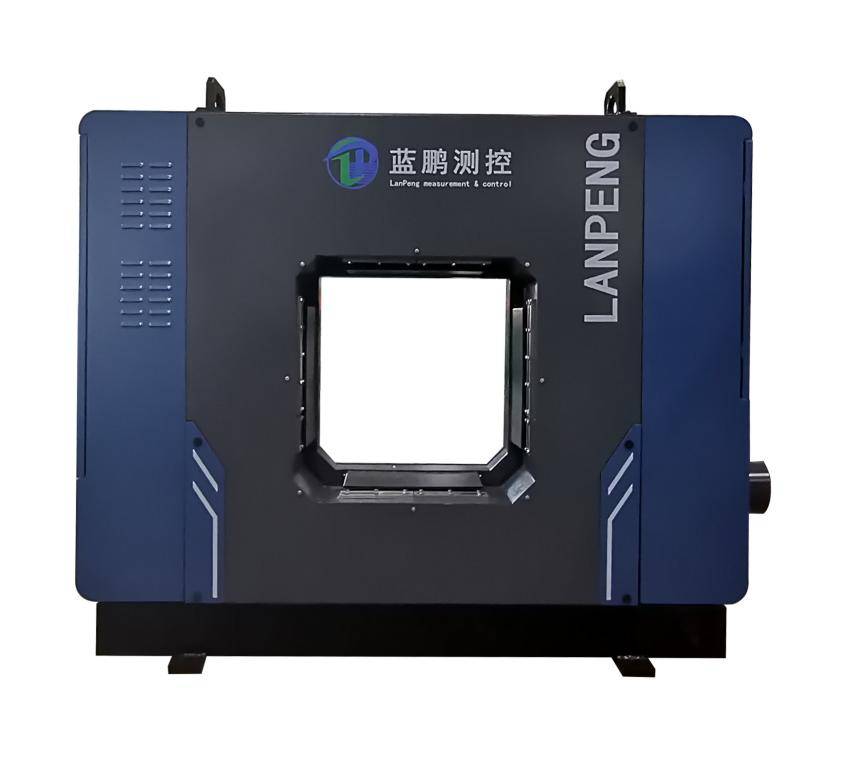

测量仪由单台采集模块组成，占用空间小，落位方便
5、可选配置
可选配多普勒测速测长仪，可精确测量被测物任意长度的直线度数据
6、拓展接口
硬件接口：RS422，RS485，RJ45，继电器干接点输入输出。
RS422，RS485：支持Modbus-RTU协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
RJ45：支持Modbus-TCP，OPC-UA，S7，MQTT协议，与外部系统交互，实现待测产品型号协商和测量结果的交互。
继电器干接点输入输出：可以与外部传递交互开关量信号。
7、支撑底座
底座可手动调节测量中心高度（可选自动调高底座），弥补地基制作误差

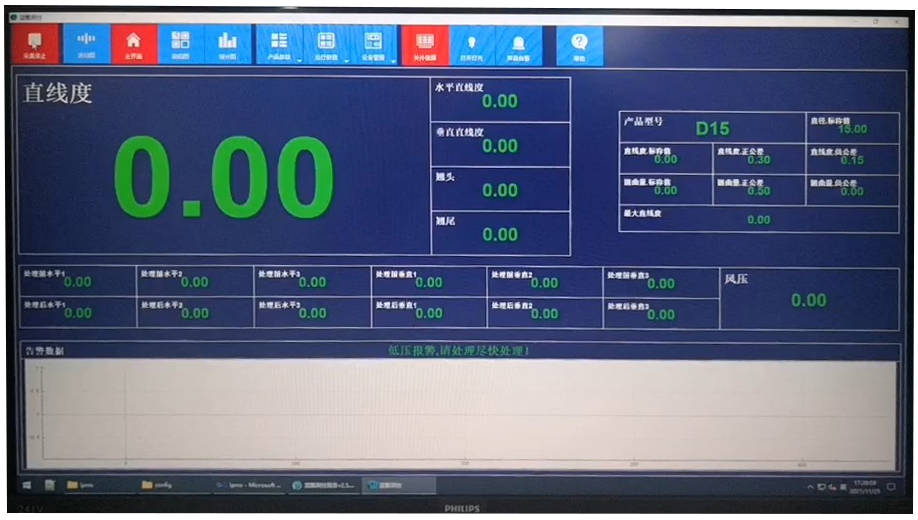

8、测量界面/功能

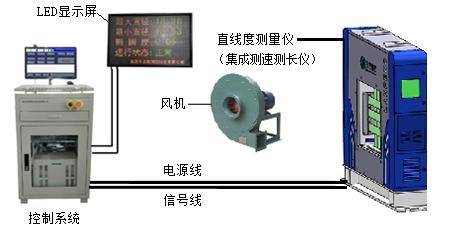

9、设备整套示意图(安装位置示意图/产线示意图/整体示意图等)
