长度尺寸的检测对于小尺寸来说，检测还是比较简单的，很多产品都能实现，如盒尺；卡尺等。但对于几十米、上百米的产品在线检测就比较困难了，为此蓝鹏测控也为各种类型产品研制了在线测长仪。

1、产品简介

根据长度范围和精度要求设置一台或多台工业相机，利用被测物自发光拍摄清晰图像进行测量，或者在测量冷态产品时采用补光器进行补光。根据轧制产品实际情况设置滤光镜片，去除火焰和轧材表面黑斑的影响，进行长度检测。

2、测量原理：

钢管测径、测长设备是在正交模型下，利用图像的像素比例进行尺寸测量的典型应用，钢管头部处于相机视野之内，通过钢管头部与相机边界的L1和相机边界与钢管尾部的距离L0可以测得钢管的长度。

3、产品型号与技术参数

型号：J/CX02-SG600/12000；

长度测量范围（mm）：4500～11500；

长度测量精度（mm）：±10；

测量频率（相机拍摄频率）：14帧/秒；

允许被测物温度（℃）：0～1300；

使用环境温度（℃）：-10～50；

存储温度（℃）-25～75；

型号：CX04-SG60000；

长度测量范围（mm）：26000～60000；

长度测量精度（mm）：±30；

测量频率（相机拍摄频率）：40帧/秒；

允许被测物温度（℃）：0～1300；

使用环境温度（℃）：-10～50；

存储温度（℃）-25～75；

型号：CX04-SG80000；

长度测量范围（mm）：45000～80000；

长度测量精度（mm）：±100；

测量频率（相机拍摄频率）：11帧/秒；

允许被测物温度（℃）：0～1300；

使用环境温度（℃）：-10～50；

存储温度（℃）-25～75；

4、产品特点

软件支持：

显示被测钢管的理论长度、实时长度及长度偏差。切换界面可实时显示钢管穿孔过程图像。

生成统计图表（波动图、缺陷图、趋势图），支持数据长期存储与分析。

定制化服务：

根据客户需求调整测量范围（如30m-80000m）和相机数量。

提供SCADA工业综合信息采集平台，对接ERP/MES系统。

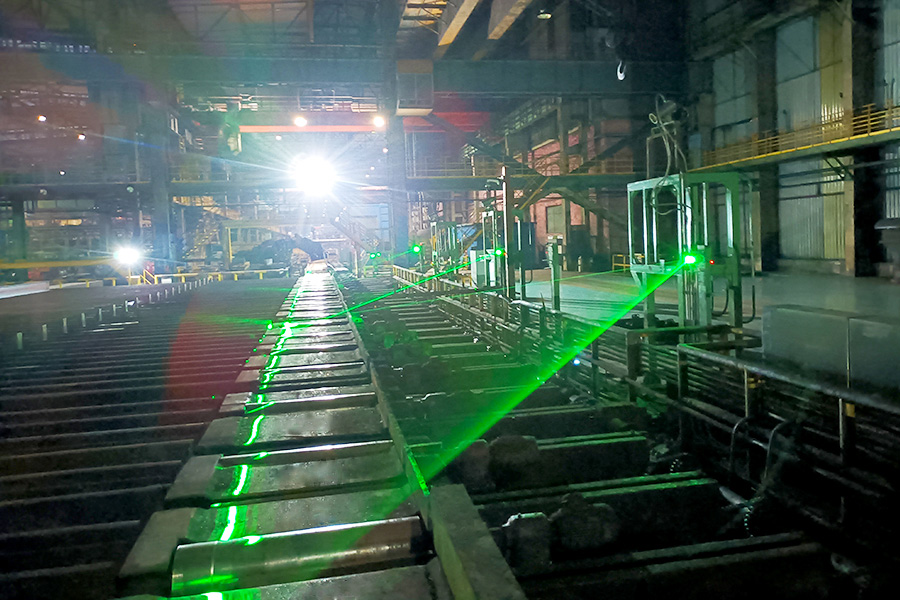

5、安装位置

安装在远离产品且视野开阔的高位置，减小对工业相机的损伤。

6、应用领域

钢铁行业：热轧、冷轧、棒材、钢管、H型钢、钢板、扁钢等。

有色金属：铝材、铜材加工。

其他领域：石油化工、汽车制造、机械加工等。

保定市蓝鹏测控科技有限公司作为专业的在线测长仪生产厂家，凭借其先进的技术、定制化能力及完善的售前售后服务体系，在工业测量领域占据重要地位。其产品广泛应用于钢铁、有色金属等行业，尤其在长距离、高温环境的在线检测，是工业自动化升级的理想合作伙伴。
