轧钢生产中的高速线材只有具备优质的内在质量和严格的外形尺寸公差，才能在激烈的市场竞争中获得较好的效益。光电非接触式棒材测径仪是对高速线材成品进行质量检测的重要设备。对高速线材的产品尺寸公差和几何形状全动态的实时监控过程中起着重要的作用。

棒材测径仪是光电非接触式测径，是通过对光电信号的转换和处理，从而得到被测件的尺寸及形状公差。当线材垂直的通过平行光视场时，对接收到的光阴影的大小进行处理后即可得到被测件的尺寸。

为能在360°范围内检测棒材的尺寸及几何形状，有测头旋转式检测与多固定测头检测，而为了检测同一截面的尺寸信息，觉得采用多测头检测模式。

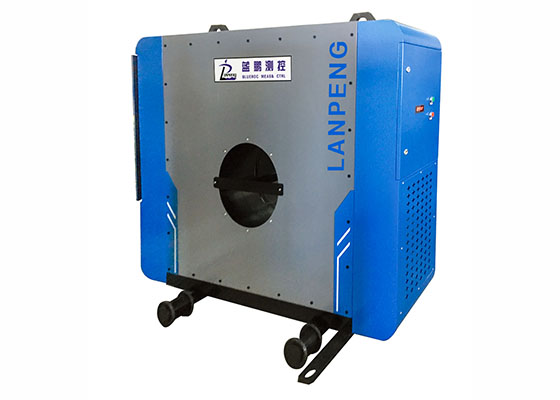

测量车内装有8组测头，每组测头由平行光发射单元和光电子接收单元构成。发射单元内含特种LED光源，接收单元即数据采集处理系统。测得的数据经光纤通信传输到上位计算机。

棒材测径仪可用于高温轧材检测，在1000℃左右的温度下进行在线实时检测，为修正温度对被测件的影响，可设置热膨胀系数进行修正，以得到产品在常态下的尺寸和几何形状公差。

高压鼓风机是保障测径仪正常连续运行的重要辅件，测量车在线工作时鼓风机不准停机。它的主要作用是向测量车持续送风从而实现对测量车内的光电元件冷却和阻止水雾、灰尘进入测量车内。

空气过滤装置安装在鼓风机的进风口，阻止灰尘进入鼓风机和测量车内。空气过滤装置的滤芯需要时常清理和及时更换。一般两周清理一次，半年更换新滤芯。清理和更换周期与现场环境有关，用户可根据车间环境自行调整。

棒材测径仪是非接触在线检测设备，主要用于冶金业、轧钢厂等线材、棒材、管材外径的在线检测。本设备测量的数据客观，实时性好，测量结果保存完整，适用于生产线的质量监测、跟踪和生产工艺分析。
