在带钢、板材的生产与加工环节，尺寸精度直接决定产品质量与下游适配性。传统人工检测不仅效率低、误差大，还难以满足高速生产线的实时管控需求。针对这一痛点，带钢、板材检测用测宽测厚仪以“非接触式精准测量+自动化智能管控”为核心，成为生产线中尺寸检测的关键设备。

一、核心测量原理与技术路径

光电测量

CCD成像法：LED点光源通过发射镜头形成平行光视场，光束经接收镜头聚焦后，在CCD芯片上成像。带钢遮挡光束形成阴影，阴影长度经信号处理转换为宽度/厚度数据。同时可采用双测头技术，适用于各种宽板检测。

优势：非接触式测量，精度高（±0.01mm-±0.08mm之间），响应速度快（500/2000Hz），适应动态检测。

应用：带钢、扁钢、钢板等板材的宽度检测，亦可对窄带钢、方钢、角钢等进行宽厚检测。适用于各种材质、冷热轧生产线。

激光测量

激光三角测量法：采用进口激光传感器，上下激光束交汇于被测物表面，通过反射光位置变化计算厚度，亦可采用激光二维传感器测量宽度。

优势：单点测量精度达±0.01mm（可定制更高精度），抗干扰能力强，可用于高温环境（如热轧带钢）。

应用：各种类型的板材，不限材质，但不能对薄膜、涂镀层等进行检测。

总结

这两种测量原理既可单独进行测宽测厚，亦可组合使用：光电测宽激光测厚仪。当然亦有其它原理的测宽测厚仪，但是光电测宽与激光测厚应用的更加广泛，其它类型的亦可根据需求及工况定制。

二、关键技术特性与性能指标

高精度与稳定性

光学系统：采用双镜筒光电测头和高分辨率CCD摄像头与进口激光测头，高精度高稳定性测量。

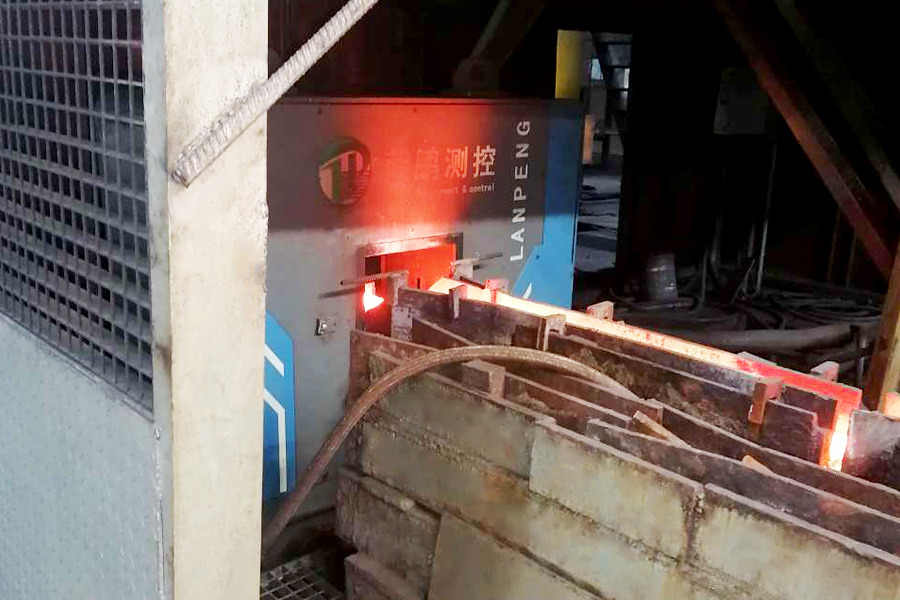

环境适应性：支持-20℃至1000℃高温环境，防护等级达IP54，适应热轧产线恶劣工况。

实时性与智能化

高速数据处理：毫秒级响应，测量数据实时传输至控制系统，辅助调整轧机辊缝。

自适应调节：测头间距可调（如宽带钢测宽仪测量范围60-3000mm），支持50-5000mm宽度定制。

智能报警功能：数据超差时声光报警，显示屏数字变色提示宽度/厚度异常。

模块化与集成化设计

结构组成：包括测宽仪本体、工控机、冷却防尘系统、外接显示屏等，部分型号集成激光测厚或机器视觉测长功能。

安装方式：根据产品及现成的复杂程度，给予说明书或远程指导安装或上门安装等方式。

三、赋能板材生产提质增效

作为宽厚检测设备，测宽测厚仪的技术特性直接解决带钢、板材生产中的核心痛点：

替代人工检测：将测量效率从“分钟级”提升至“实时级”，同时避免人工读数误差；

实现闭环控制：检测数据实时反馈至轧制/加工机组，可动态调整工艺参数，减少不合格品率；

数据可追溯：长期存储的检测数据为质量分析、工艺优化提供支撑，助力生产管理标准化。

综上，这款测宽测厚仪通过“结构适配、原理先进、参数精准、功能贴合”等的技术设计，成为带钢、板材生产中尺寸管控的核心装备，为高精度产品生产提供可靠保障。
