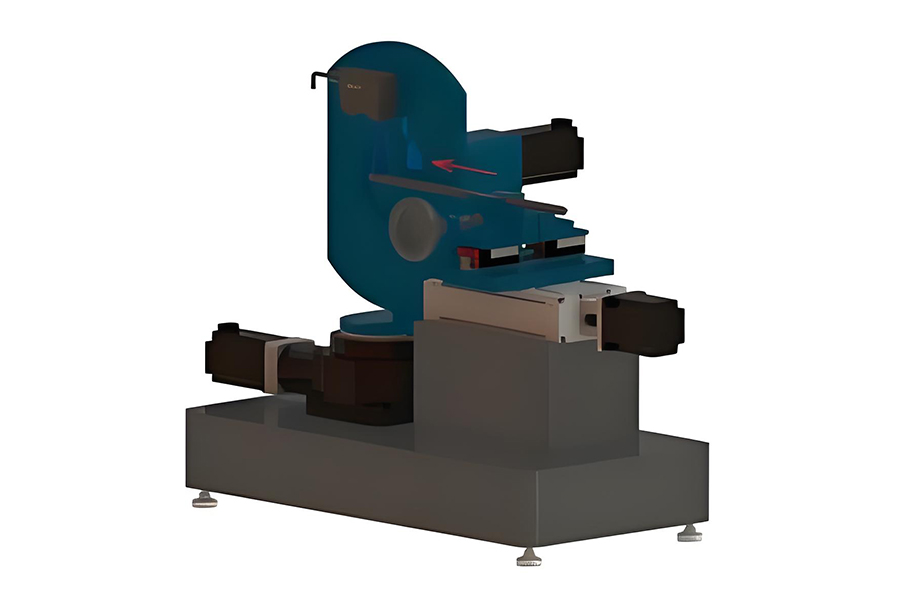

LW01-DY50系列静态螺纹钢测量仪线下非接触式测量，保持材料完整性，避免传统接触式测量造成的形变误差。全方位测量，可测量螺纹钢内径、纵肋高度、纵肋宽度、横肋间距、横肋末端间隙、纵肋两侧总高横肋宽度、横肋高度等尺寸。

测量原理

当被测物沿Y方向运动时，传感器可扫描获得被测物表面的三维轮廓。

布置形式

圆周扫描时，传感器的线形激光束与螺纹钢轴向平行；轴向扫描时，传感器的线形激光束与螺纹钢轴向垂直。

自动扫描

点击开始测量，系统启动圆周扫描测量，转盘旋转一周传感器完成对螺纹钢圆周的扫描测量，然后旋转平台旋转90°，传感器切换到轴向扫描状态，滑台模组带动螺纹钢轴向移动，完成轴向扫描。

功能简述：

测量数据显示：主界面显示螺纹钢特征尺寸测量值等；

产品参数设置：可设置产品规格、正负公差、等参数；

系统参数设置：可设置故障通道、通信端口、系统的校零等；

电机控制功能：可根据设定的测量流程控制电机运动；

数据存储：每根螺纹钢存储一个测量数据文件，存储时间大于1年；

数据库：系统可配置服务于外部设备的数据库，便于其它设备读取记录数据；

报警设置：可设置超差的形式和阈值，测量数据超差时自动声光报警；

机器状态监测：实时监测设备状态，异常状态自动报警；

软件升级：可远程进行。

技术参数：

型号：LW01-DY50；

测量范围：1-50mm；

螺纹钢直径：6-40mm；

测量精度：±0.05mm；

测量频率：1000Hz；

LW01-DY50系列静态螺纹钢测量仪可用于螺纹钢的线下测量，使用方便操作简单。
