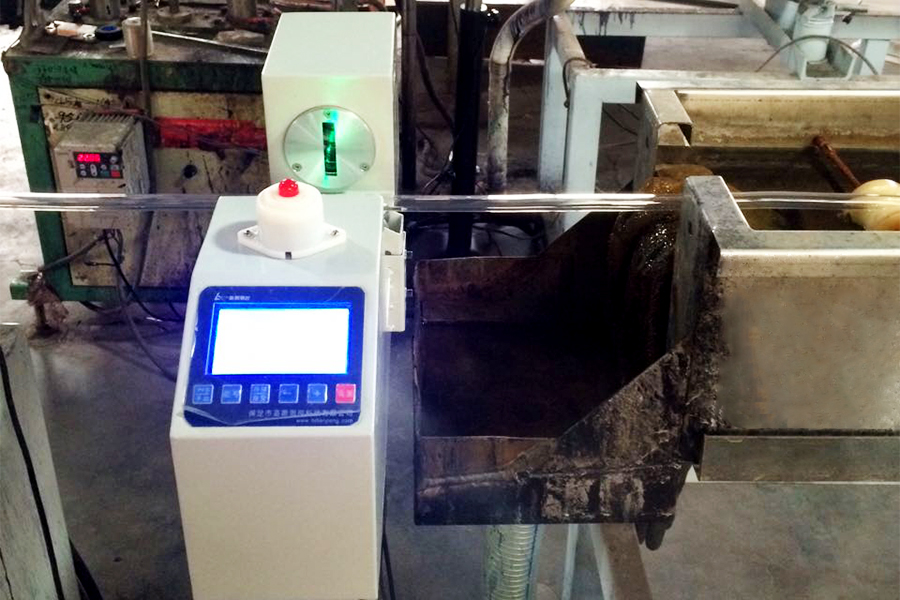

纤维管测径仪是一种专为玻璃纤维管、碳纤维管、塑料纤维复合管等纤维管材设计的高精度尺寸测量设备，主要用于在线检测管材的外径、椭圆度等关键尺寸参数，如果产线圆形与变形产品都有生产，还可使用垂直布置双轴测径仪实现外径、椭圆度与宽度、厚度的检测，广泛应用于纤维管生产制造、质量控制。

可使用类型

单轴测径仪：测量单一方向直径，结构简单，成本低；

双轴测径仪：同时测量两个垂直方向，可计算椭圆度，应用广泛；

多轴固定/旋转测径仪：测量多个角度或360°全周，适合高精度、高圆度要求的纤维管。

核心特点

非接触测量：无机械损伤，不影响纤维管表面质量；

测量范围：≥0.1mm，可定制测量范围；

高精度：测量精度可达±0.003mm~±0.08mm，满足纤维管严格公差要求；

高速度：测量频率可达500/2000Hz，适配高速生产线；

显示方式：液晶显示屏实时显示数据，支持外接屏远程显示；

多功能：可同时检测外径、椭圆度、直线度（直线度测量仪）等参数；

智能控制：超限报警、数据存储、数据传输到产线控制系统，反馈调节生产参数。

典型应用场景

玻璃纤维管生产：在线监测拉挤、缠绕成型过程中的直径变化，确保产品一致性；

碳纤维管制造：检测航空航天、体育器材用碳纤维管的高精度尺寸；

复合纤维管检测：测量塑料与纤维复合管的外径均匀性；

高温轧材检测：测量高温状态下的纤维管，可设置热膨胀系数；

质量管控：成品入库前的全尺寸检测，筛选不合格品；

操作与维护

日常操作

接通电源后，设置被测纤维管的标称值、上下公差等参数；

启动测量，数据实时显示并存储，超差时触发报警；

支持通过外接设备实现远程观测；

维护要点

定期用柔软布料擦拭视窗镜片，避免粉尘遮挡影响测量精度；

避免剧烈碰撞设备，确保测头与被测纤维管成90度垂直状态；

禁止划伤视窗镜片，以免损坏光学元件；

纤维管测径仪是纤维管制造业提升产品质量、降低生产成本的关键设备，非接触式测量技术确保了无损检测，保护产品不受检测外力损伤。
