蓝鹏ZG06-DG70型直线度测量仪采用光电测量仪原理，设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。

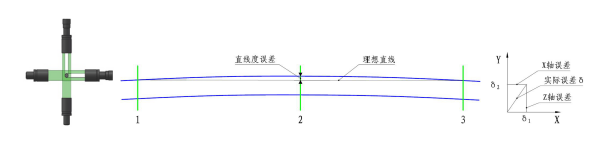

数据计算：系统根据测头1和测头3采集的X轴方向位置值拟合一条直线，位置2的测量值与该直线的偏差即为位置2在X轴方向的直线度误差。同理可得到位置2在Y轴方向的直线度误差。设X轴的直线度误差为δ₁、Y轴的直线度误差为δ₂，即可计算出棒材直线度的实际误差δ。计算原理图见图2。

每台测量仪内采用成90°交叉分布的2路光电测头测量棒材边缘的位置，利用2路测头的位置数据计算测量点在坐标系中的实际偏差。因此，无论被测物的弯曲方向如何，测量仪均可测得真实的直线度尺寸。
技术参数
（1）可测棒材直径范围（mm）：             50～140
（2）直线度测量精度（mm）：               ≤±0.5
（3）测量频率（Hz）：                       500
（4）环境温度要求（℃）                    -20～50
（5）环境湿度要求（%RH）                 85（不结露）
（6）测量仪的外形尺寸约（mm）：      1240×1150×1660（L×W×H）

软件功能
(1) 显示器显示内容：实时直线度误差值及最大直线度误差。
(2) 产品参数设置：可设置产品规格、棒材标称直径、直线度公差等参数。
(3) 系统参数设置：可设置刷新频率、通信端口等。
(4) 报警设置：可设置报警的形式和阈值，测量值超差时声光报警。
(5) 修正功能：误差过大时，放入标准直棒后校准可恢复精度。
(6) 存储功能：每根钢材保留一个完整的测量记录，测量记录可随时导出。
(7) 通信接口：TCP/IP协议，网线传输，测径仪至工控机。
设备主要用于金属棒材、管材、陶瓷管材等产品需要在线快速测量直径和直线度检测。
