图像处理技术是利用计算机来处理、分析和理解视觉信息的一项技术。它是伴随着计算机硬件、工业相机、显示设备的不断改进而蓬勃发展起来的新技术。图像处理技术的数学模型主要有正交模型、统计模型、预测模型等。螺纹测径仪是在正交模型下，利用图像的像素比例进行尺寸测量的典型应用。

图像处理方式测量设备的测量精度主要取决于工业相机的分辨率、视野范围以及曝光时间。相机的分辨率越高、视野范围越小测量精度越高；相机的曝光时间越短，被测物的运动对测量精度的影响越小，测量精度也就越高。

在实际应用中，工业相机需要根据物距和视野范围配置相应的镜头。另外，为去除现场环境光对测量的影响，设备采用特定波长的背光平行光源，同时相机与镜头之间增加只能透过背光光源发出的相应波长的滤光镜片。

技术参数：

直径测量范围：0-70mm；

直径测量精度：±0.03mm

长度测量范围：0～100mm

长度测量精度：±1mm

测量频率（相机拍摄频率）：7帧/秒

使用环境温度：0～50℃

存储温度：-25～75℃

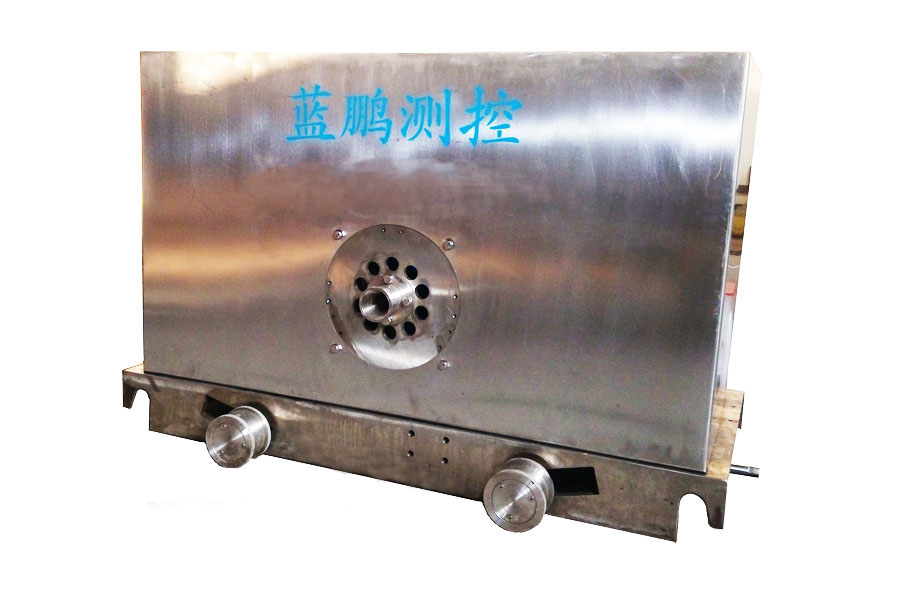

螺纹测径仪检测数据准确，可得到螺纹的轮廓形状，即可检测带螺纹零件的外径，也可测量长度，另外基于图像法的螺纹钢测径仪更是能做到在线检测，是非常实用的在线检测设备。
