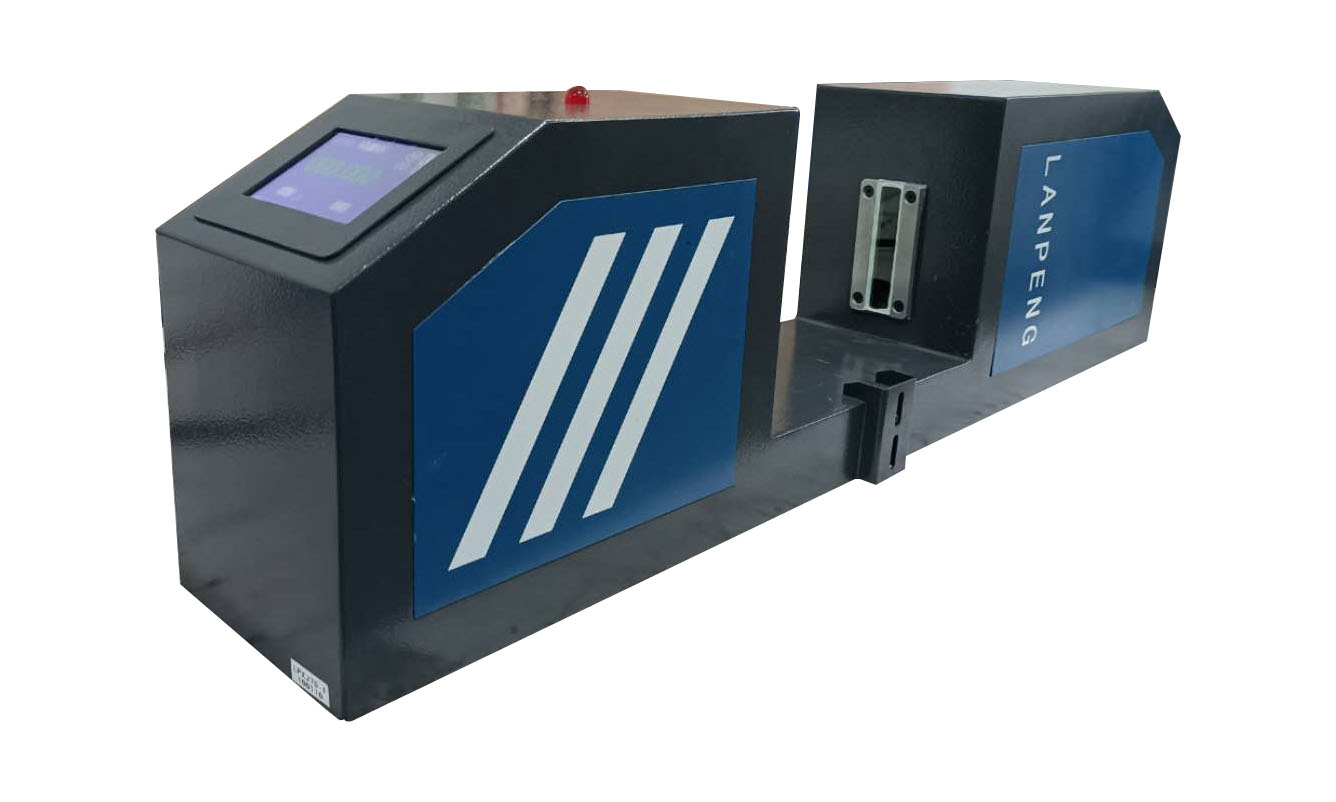

随着科学技术不断发展，线缆电缆的生产节奏不断的加快，这就对线缆电缆的检测技术提出了更高的要求。为了提高成品合格率，适应高速的生产节奏，在线检测技术要求更加快速、稳定、精确地自动测量成品尺寸。单轴测径仪是专门用于线缆、电缆、胶管、塑料管等外径检测的在线全数字化测量设备。使用在线测径仪测量的数据客观、实时性好、测量结果保存完整，适用于生产线的质量监测、跟踪和控制。

在测量方面

在测量系统设计中，为了减少维护量，降低成本，选用物方远心平行光测量法进行检测，这种检测方法更加适合动态检测，是以轧材形成的阴影尺寸进行检测的设备，测量精度高，对轧材材质无要求，可进行无损检测。在线测径仪测量频率为500Hz，智能型测径仪的测量频率可以达到2000Hz。

在显示方面

在显示方面，主要有2个显示屏，一为嵌入式显示屏，一为外接显示屏。嵌入式显示屏可显示测量数据、设置设备参数、控制报警、PID调节功能等，全面控制设备运行状态。外接显示屏是可选配的，主要用于远程观测测量数据，同时可具备简单的控制功能。为了可以方便观测，显示频率设置为2~3次/秒。

在监测方面

在报警系统设计中，报警电路通过串口接收单片机的信号，通过控制继电器实现信号指示灯的状态显示；同时蜂鸣器也会在被测轧材发生参数不合格时发出报警，达到对轧材质量监视的作用。

在控制方面

在控制系统设计中，选用PID控制法，是比例积分微分控制方法，利用在线测量仪器测量产品的外径，计算线径与设定标称值之间的偏差，通过调节器来控制挤塑机螺杆转速或牵引机的转速，使实际的线径尽可能地接近标称值。

单轴测径仪适用于各类低温轧制管材、直缝焊接管材、冷拉棒材、银亮棒材、橡胶管、塑料管、电线、电缆等各种管材棒材等产品的外径测量和控制。采用的CCD和平行光源技术，方便测量各类玻璃管、透明塑料管等透明产品的直径及扁平线材、板材的厚度和宽度。
