一、概述

板材是常用的型材之一，生产、生活中离不开各种板材，如木地板、木板、家具板、门板、水泥板、钢板、铁板、铜板、合金板、塑料板、橡胶板、纸板、玻璃板等众多类型板材都是不可或缺的，而要想使用这些板材，对其质量进行检测是非常必要的，使其用板材生产的产品都能合丝合缝，产品质量过关。

板材生产时是保证质量的重要关卡，在后续使用切割都要以其为基础，因此生产的板材质量保证是必要的，目前，随着板材生产越来越自动化，生产越来越高速化，在线宽度检测也被板材生产厂所重视，在线测宽仪更是其主要选择。

在线测宽仪是采用光电检验原理（并且采用间距可调双测头）而研制的在线检测各种宽度板材宽度的仪器。

二、用途及适用范围

在线测宽仪主要用于各种需要检测板宽的生产厂家，对被测板材的材质、温度、质地、柔软度、板宽等都无要求，可广泛应用于各种类型的板材检测，使用方便、测量数据准确、快速，在线实时检测，每秒获得500个检测数据，超差报警提示，软件系统进行显示、分析、汇总、存储、绘制图表，支撑了板材生产中尺寸精度的可靠性。可用于冷轧金属板材、热轧金属板材、塑料板、橡胶板、木板、纸板等各种类型板材生产线的垂直方向的在线宽度检测，应用于钢厂、纸厂、家具厂、地板厂、机械加工、橡胶板厂、塑料板厂、止水带厂等众多行业。

三、结构及工作原理

3.1、结构

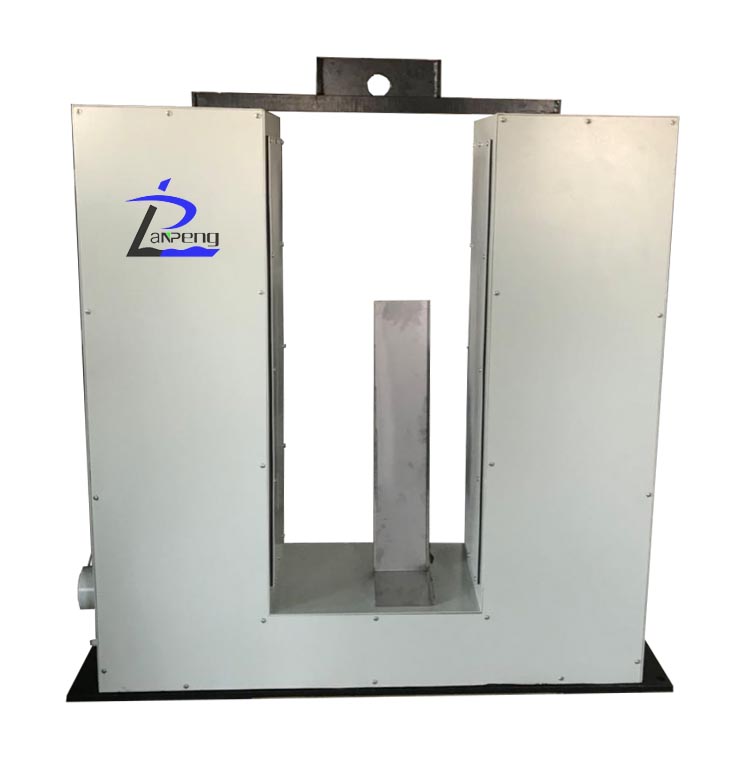

测宽仪主要配置上位机控制系统、外接LED显示屏、高压离心风机等，可增配嵌入式智能模块。

3.2、原理

双镜筒光电测头是由两组发射镜头和两组接收镜头组成的利用LED洁净光源和CCD成像法进行几何尺寸测量的测头。每组测头分别测量板材两边边缘尺寸，2个测量尺寸与测头间距相加即为板材宽度。

3.3、多种规格检测

当调整测头间距时通过测量软件向伺服电机控制系统发送张开或闭合的命令即可实现测头间距的调整。测宽仪测量软件可直接设定宽度规格，当切换规格时系统将提示、执行测头间距调整操作。操作简便、快捷，不需要操作人员计算调整量和调整方向。

四、操作说明

1、接通电源；

2、打开测控软件；

3、进行产品型号配置；

4、调节测头间距（如不需要，则可忽略该步骤）；

5、点击开始测量；

6、测量结束，点击停止测量，关闭软件，拔电源。

五、注意事项

1、本仪器为精密仪器，防止剧烈震动，防止跌落；

2、保持测头前段镜片部分的清洁，可用软布擦拭，避免划伤；

3、防止水淋，防止水雾侵蚀；

4、非专业人员不得拆卸，尤其不得松动测头，否则会造成测量数据失真；

5、风机过滤器滤芯应定期更换，更换周期约为3-6个月，具体周期用户应根据使用情况自行掌握。
