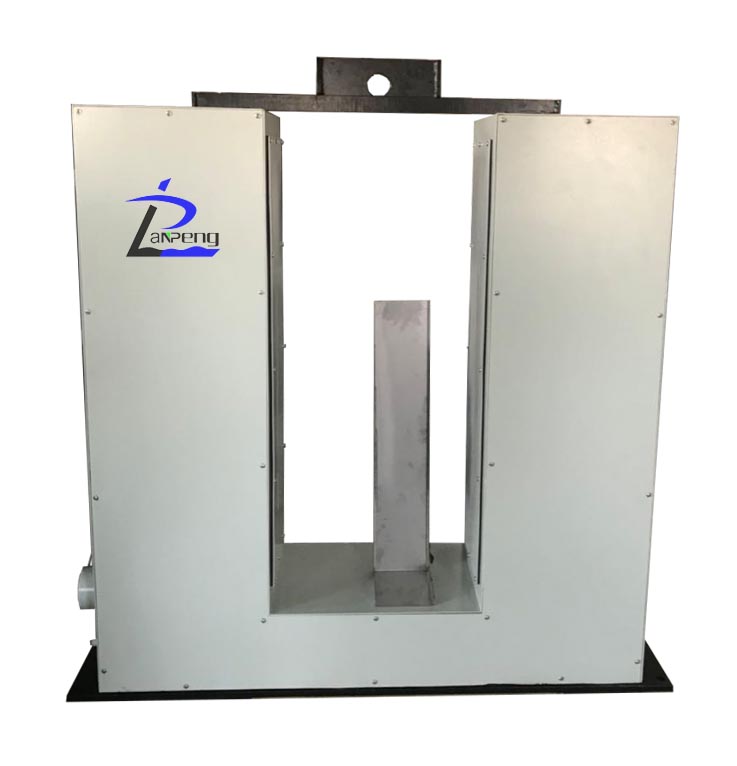

在线测宽仪，板材生产线中的常用设备，用以检测宽度是否合格，实时超差报警，保证生产质量。它由软件和硬件两部分构成，主要用于行业产品在线尺寸测量和成品检验等方面。橡胶板、塑料板、木板、合金板、复合板、水泥板、钢板、带钢等均可检测。

硬件为躯体，软件相当于大脑，软件在其中的重要性可想而知，具备多种功能，提供详细信息，绘制图表，是非常重要的组成部分。

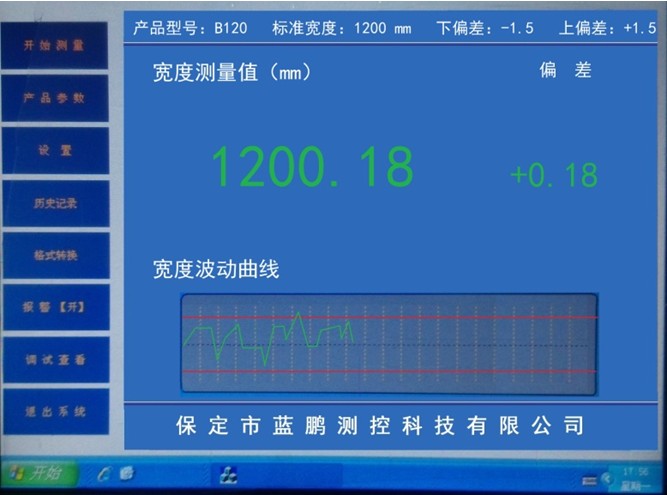

软件使用

1、被测板材信息栏

显示产品型号、标准宽度、下偏差、上偏差四个信息，这些数值都可根据检测需求自己填写，从产品参数里可对这些信息进行设置。

2、显示面板

显示测量得到的数据，包括宽度测量值及偏差值。当待测物到达测宽仪时，可通过这里观测板材宽度信息及与上下偏差的差距，其离被测板材信息栏很近，可方便的对照查看。当宽度值在符合标准时，其显示颜色为绿色，当宽度值超过时，则数字颜色变为红色。

3、宽度波动曲线

宽度波动曲线显示窗口中有三种颜色。

A、蓝色为被测物宽度标称值基准线，用来显示待测物宽度标称值，是一条平直线，也方便与实际检测值绘制的曲线进行对照。

B、红色为待测物偏差基准线，显示待测物宽度测量值与设定值的差值，上面的为上偏差所在位置，下面的为下偏差所在位置，当代表板材宽度值的绿色曲线波动超过红线值时，则可直观的看到，板材这里不合格。

C、绿色为带钢宽度值波动曲线，显示不同位置宽度的变化情况，其离蓝色线越近，宽度尺寸越标准，反之离红线越近，则里标称值越远，但只要在两根红线之间进行波动，其尺寸就是合格的，当其波动曲线超过红线值时，则为不合格，可以将被测物高度曲线作为判断板材宽度是否合格的标准。

4、历史记录

检测的所有板材宽度检测值，包括主界面，都被保存，还可将保存的数据以Excel表格形式导出，保存时间在一年以上。

5、报警

另外还可以对测宽仪是否进行报警进行设置，测宽仪报警时，会进行声光报警，可将该功能关闭。

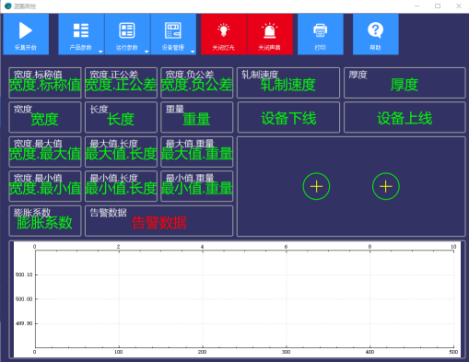

除了该种常规的测宽仪系统，还有多种组合测量仪的测量系统，如测宽测厚测长仪，均可进行定制，在线测宽仪的应用将板材检测变得简单，却获得了更多信息。
