信息摘要：
切分测径仪可同时应用于多个螺纹钢的几何尺寸检测，适用于各种切分轧制场合，目前有双切分、三切分、四切分、五切分等 切分测径仪 用于在线检测，也可根据检测需求定制。 测径...
切分测径仪可同时应用于多个螺纹钢的几何尺寸检测，适用于各种切分轧制场合，目前有双切分、三切分、四切分、五切分等
切分测径仪用于在线检测，也可根据检测需求定制。
测径仪主要功能

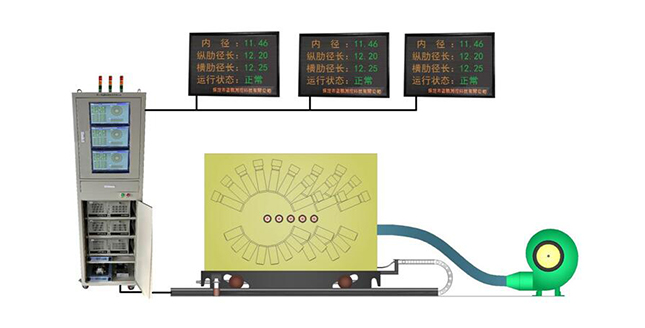

1、显示内容
主控室液晶显示器：
测量系统显示螺纹钢基圆、纵肋、横肋实时测量值；
实时显示螺纹钢截面图、基圆尺寸趋势图等；
波动图界面显示螺纹钢测量的基圆、纵肋、横肋测量值波动曲线；
缺陷图界面显示螺纹钢测量的基圆、纵肋、横肋测量值缺陷类型及缺陷位置；
显示基圆、纵肋、横肋标称值及正负公差。
嵌入式智能模块：
实时显示螺纹钢特征测量值、设备温度、风压、测量中心高度等。
现场LED显示屏：实时显示螺纹钢测量的基圆直径、纵肋、横肋及设备工作状态。
2、系统功能
系统设置：可设置故障通道、通信端口、报警控制、PID调节功能等；
系统自检：定时自检，保证系统的稳定性和测量数据的准确性；
自动调高：智能捕捉最佳的测量位置并自动实现测量中心高度的调整；
智能监测：智能检测机体的温度、风压、智能监测镜头的洁净度等；
远程通讯：可插入SIM卡或连接Wifi，实现和服务器的远程通讯，同时可向手机APP发送实时测量数据；
数据传输：可与客户的MES、ERP、PDA等系统提供数据对接服务；
产品参数设置：可设置产品种类、规格、正负公差等参数；
数据存储：数据记录，存储时间大于1年；数据导出EXCEL、历史数据查询，可查询某一时刻的尺寸；
报警设置：可设置超差、超温、无风等报警的形式和阈值；
修正功能：人工输入热膨胀系数，测量热态轧材可显示常温尺寸。
3、报警功能
超差报警：主控室相关数据颜色警示及蜂鸣器声音报警；现场LED显示屏数据颜色及状态显示报警。
超温、无风报警：测径仪本体报警灯声光报警，报警条件消失后的确认恢复功能。
4、通信接口
TCP/IP协议，光缆传输，测径仪至控制柜。
TCP/IP协议，光缆传输，控制柜至现场LED屏。
无线连接，智能模块可通过SIM卡、Wifi连接无线网络。
设备预留10/1000网络接口，可与上位机或现场二级系统通讯。
5、系统防护
控制柜防护等级：IP54；
测径仪：抗电磁干扰；防高温、防粉尘的保护措施。
6、设备功耗（kW）
测径仪、工控机、LED显示屏总功耗：≤1；
高压离心通风机：7.5。
7、除尘方式
自带风机和过滤器，采用鸭嘴侧吹式吹扫技术，吹扫时噪声85分贝以下（无哨声）。
8、测量中心调节功能
测径仪自带测量中心高度调节功能，高度调节范围50mm。
9、设备外形尺寸（mm）
测径仪约2000×600×1200（L×W×H）；
控制柜约 600×800×2000（L×W×H）；
LED显示屏约1550×100×1070（L×W×H）。
切分测径仪能满足切分轧制的各项检测需求，既减少占地面积，又节约成本，是切分轧制常用的检测仪器之一。
