几何尺寸有哪些？外径、内径、宽度、厚度、直线度、肋高、边长、椭圆度、壁厚等均是需要检测的重要几何尺寸，而检测几何尺寸的工具也非常多，并且随着智能化发展，有很多的检测方法已经实现智能化的在线检测。

1、游标卡尺

游标可测量物体的内径、外径、长度、宽度、厚度、高度、深度；卡尺是常用且使用方便的量具，在加工现场使用频率很高的量具。当然也是接触式离线检测设备，大多适用于一些小尺寸的测量。

2、高度尺

高度尺主要用来测量高度、深度、平面度、垂直度、同心度、同轴度、面振、齿振、深度。

3、塞尺

适用于平面度、弯曲度、直线度的测量。

4、塞规

适用于测量孔的内径、槽宽、间隙。

5、内径测量仪

采用激光检测原理检测80mm及以上的管材内径尺寸。

6、壁厚测量仪

采用激光测量原理测量大口径管材的壁厚尺寸，注意：仅检测管端1米内的壁厚值，可兼顾检测内外径、椭圆度等信息。

7、叉型测径仪

手持式测径仪，可检测管材及树木的外径及计算周长值，适用于批量检测。

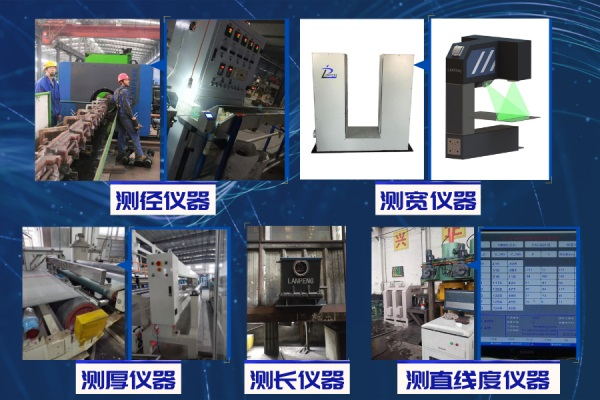

8、智能测径仪

用于外径尺寸的在线检测，具备PID控制功能，可控制线缆电缆等的挤出机或牵引机速度，从而达到控制外径尺寸的目的。

扩展

单测头还可测量宽度、厚度、边长、内孔直径、狭缝、高度、位置等尺寸。

双测头可适用于各种大口径外径尺寸检测。

多组测头则可用于检测直线度尺寸与外径尺寸、椭圆度、边长、对角线等尺寸，还可用于螺纹钢的内径、横肋、纵肋、截面面积等尺寸的检测。

双测径仪联动测厚系统通过一台测线芯一台测成品的方式检测线缆电缆等的绝缘层厚度。

多组平行轴测量切分轧材，可对多根轧材进行同时检测。

9、测宽仪

适用于各种类型的板材宽度尺寸检测，也是在线检测设备，可调节测量范围适用于各种板宽的板材宽度检测。

10、激光测厚仪

适用于厚度尺寸的在线检测，有接触式的与非接触式的，有单点测厚与多点测厚，有横向扫描式测头与固定测量。主要用于各种板材整体厚度的检测。

11、射线测厚仪

射线测厚仪采用X射线进行检测，辐射量小，对人体危害小，同样是在线检测设备，用于薄板的厚度尺寸检测。

12、超声波测厚仪

接触式检测设备，用于离线检测，可测量薄膜、涂镀层的厚度尺寸。

13、测长仪

采用机器视觉原理进行在线长度检测，根据被测轧材的长度，选用不同组数的工业相机，完成在线检测。

14、直线度测量仪

分为光电原理的长材外表面直线度测量仪与基于激光原理的长管内孔直线度测量仪。基于光电检测原理的可实现在线检测。

15、表面缺陷检测

基于激光原理的表面缺陷轮廓仪可检测轮廓尺寸与表面缺陷，像错辊、耳子、缺肉、划痕、裂纹等均可进行检测。

常用的几何尺寸测量工具有很多，并且很多测量仪都实现了在线自动化的检测，也更受生产厂家所青睐，它无论是精度、速度还是及时性都是传统的机械测量法无法比拟的，为高质量生产做出贡献。
