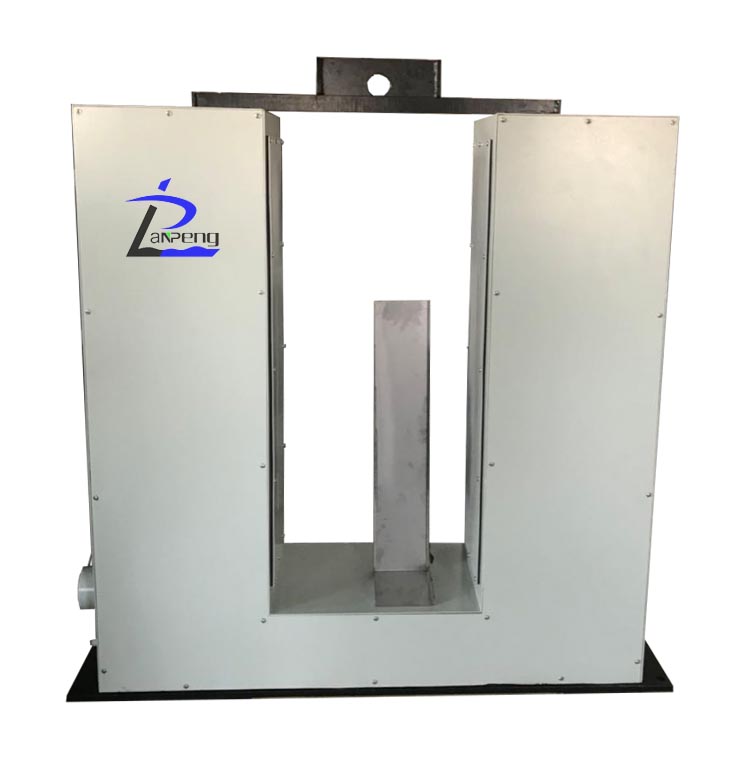

在线测宽仪可用于各种不同类型的板材宽度尺寸检测，无论是环境恶劣与否、板材软硬质等均可使用。可应用于橡胶行业、冶金行业、钢铁行业、塑料行业、水泥行业、PVC板行业、木板行业、地板行业、汽车行业等众多行业，主要检测宽度尺寸，并配备工控机，测控软件系统显示波动图并可长期存储历史数据。

在线测宽仪技术标准

在线测宽仪在线监测测量需求

在线测宽仪可以实现各种类型板材生产线上的在线连续监测，并能对测量得到的数据进行有效管理，在超差时进行声光报警提示。

在线测宽仪测量原理

2个发射镜头内设置有LED点光源，点光源发出的光通过透镜变成平行光束分别射向2个接收镜头。通过接收镜头内的透镜使平行光束在光电转换元件CCD芯片上成像（注：一个发射镜头和一个接收镜头组成一组光电测头）。当被测物通过2束平行光构成的视场时，在光电转换元件的像上就会出现虚拟的阴影。经过对光电转换元件发出的电信号处理和计算可以得出阴影所对应的尺寸，尺寸再加上两个镜头之间的净间距即可得出被测物的宽度尺寸。

在线测宽仪特点

1、实时、连续、非接触式测量。

2、具有超限报警提示功能。

3、具有超出范围保持电压和延时停机功能。

4、具有外接显示功能。

安装位置

本仪器可应用于板材生产线，安装时在保证设备安全的前提下尽量靠近出板口，可以在较短的时间内获得测量值，有利于设备电机转速的调节，获得较好的调节效果。

安装方法

1、打开包装，检查仪器及附件是否齐全。

2、为保证测量的准确性，底座应安装在坚实、平整的平面上；

3、松开地脚的锁紧螺母调节测宽仪水平高度，使设备与被测工件平行，且被测工件垂直于两视窗的中心线并平行于底座上基准面。

4、连接外接屏、变频器。将航空插头插入机体上对应的接口。

5、检查无误后，连接电源线，开机上电。

在线测宽仪测量准确度高，可用于高温高湿苛刻工况，无损检测有效减少对被测板材的影响，保证数据的正确可靠，保证了检测结果的实时性。
