3000mm=3m。

比人还高的螺旋管；

一层楼的高度；

人可轻松在其穿梭。

但在确定产品质量时却成为了难题。

对测量工程师而言，

一个比他还高的螺旋管检测并不是那么容易，

一台在线测径仪的应用解决诸多问题，

通过简单的操作即可得到在线实时测量值。

蓝鹏测控受某钢管生产厂的委托，定制了基于激光原理的超大范围在线测径仪，用于螺旋管外径、椭圆度及周长的在线检测，该测径仪可测范围在610~3048mm，根据不同的钢管规格，调节测头距离，完成不同规格的螺旋管检测。

人工检测难度大，滞后且劳动强度大，更容易对螺旋管造成损伤。因此需要在线检测装置改善检测方法。

在线测径仪可布置在生产线上，对螺旋管进行实时外径检测，同时检测频率大，满足检测需求的同时，减少漏检，获取数据比人工提高了十几倍，监测的数据精度也更高，获得实时数据、实现即测即传。

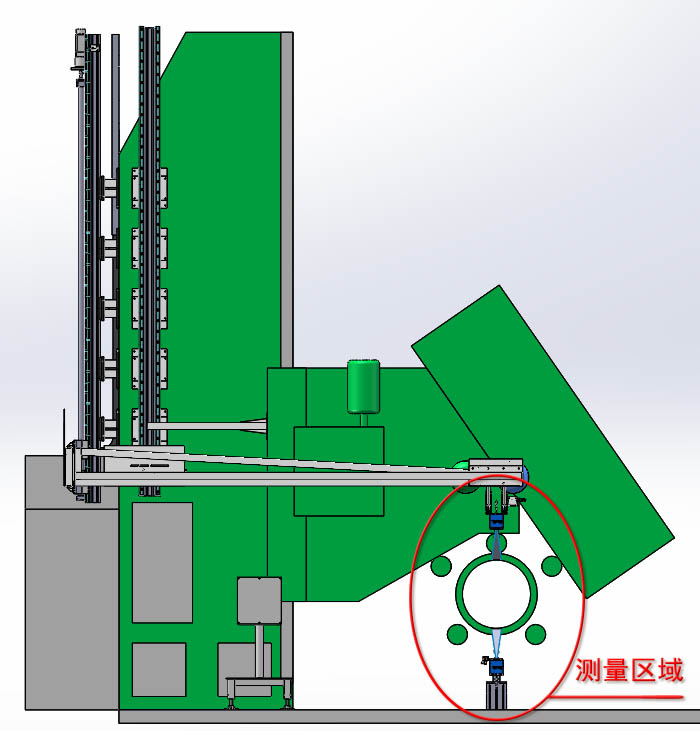

在接到任务之初，技术工程师考察现场，了解检测需求，并制定了设计方案，根据现场情况，将支架滑台等安装在侧面，测头及保护盒则由支架支撑安装在检测位置，其结构图如下：

测径仪内设置两台激光传感器，可实时采集测头到被测物外表面的距离数据。底部测头防护箱视窗框配吹扫系统，尽量避免灰尘、雾气对测量精度的影响，控制系统用于控制设备运行，和数据计算、图像处理等工作。测径仪的顶部相机箱安装在测头支架上，测头支架安装在直线导轨上，由电机带动滚珠丝杠实现对测头支架的位置调整。底部相机防护箱装有强磁底座便于拆卸。

经过技术工程师的精心设计，采购，加工，装配，调校，验收等多道工序，成品终于呈现，并已经交付使用。

测径仪解决问题

在线测径设备满足在线测径识别直径≤0.25mm、周长≤lmm、椭圆度偏差的功能要求，实现现场无人查看，远程接入中控室内查看，并在中控室中实现了声音报警功能。设备运转无异常，不能影响正常生产需求。

具备定制的测量软件系统，是针对自动化监测定制的智能化监测系统，它专注于检测显示数据，对数据进行分析，对数据进行存储，对设备进行操作等，对项目进行科学的管理和配置，是一个得到广大用户广泛使用的智能化监测平台。

设备结构充分的利用了现场环境，并且适于工人正常及故障排除操作。

设备运行便于工人在培训后可以简单使用，操作简单，也可随时咨询操作方法。

设备在异常情况下有提醒和报警设置。

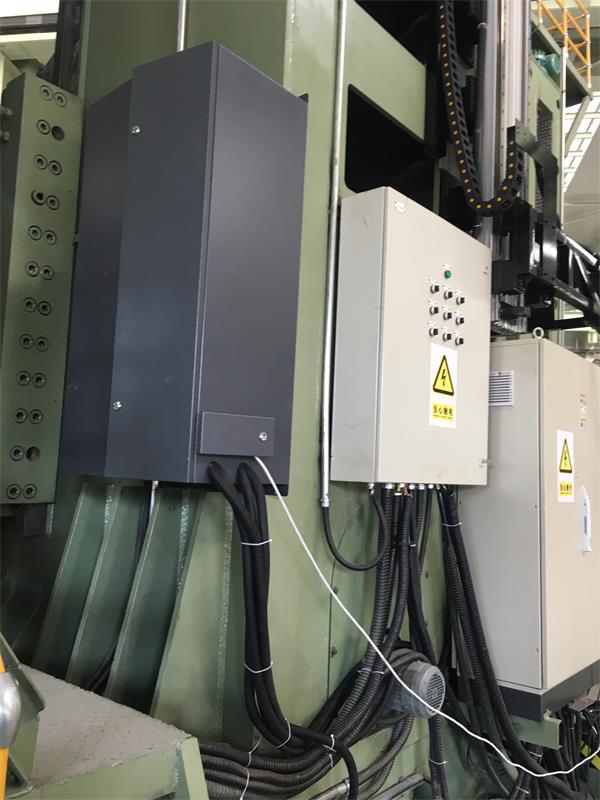

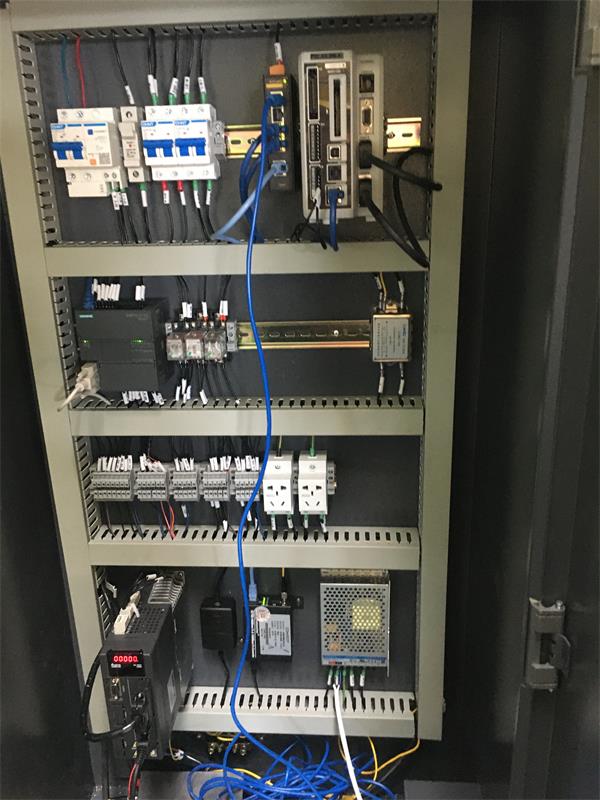

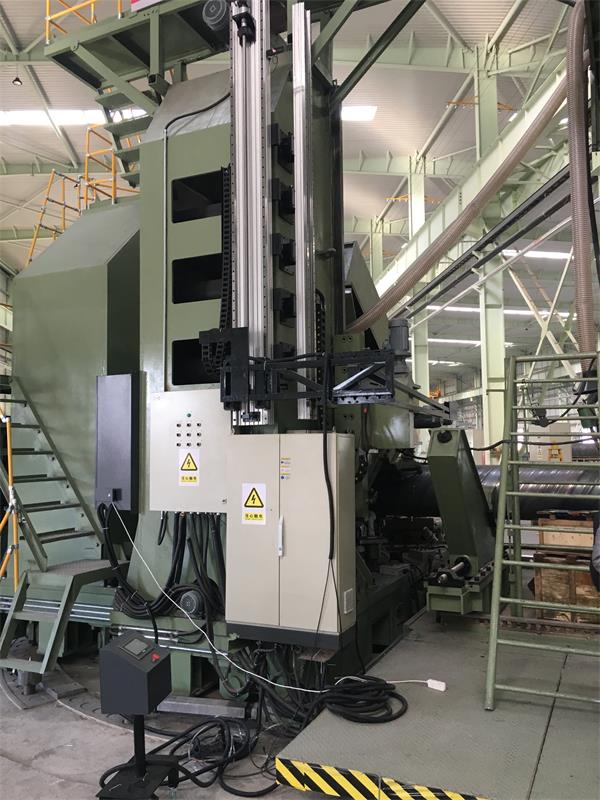

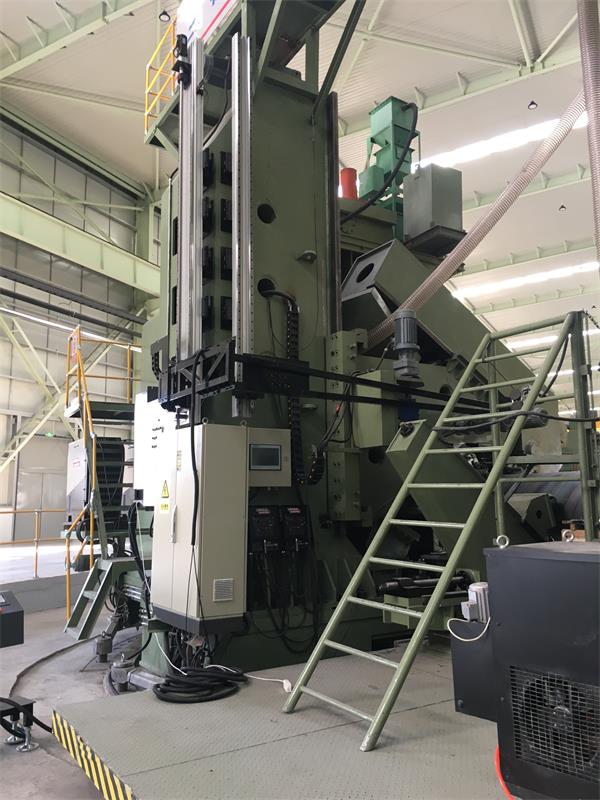

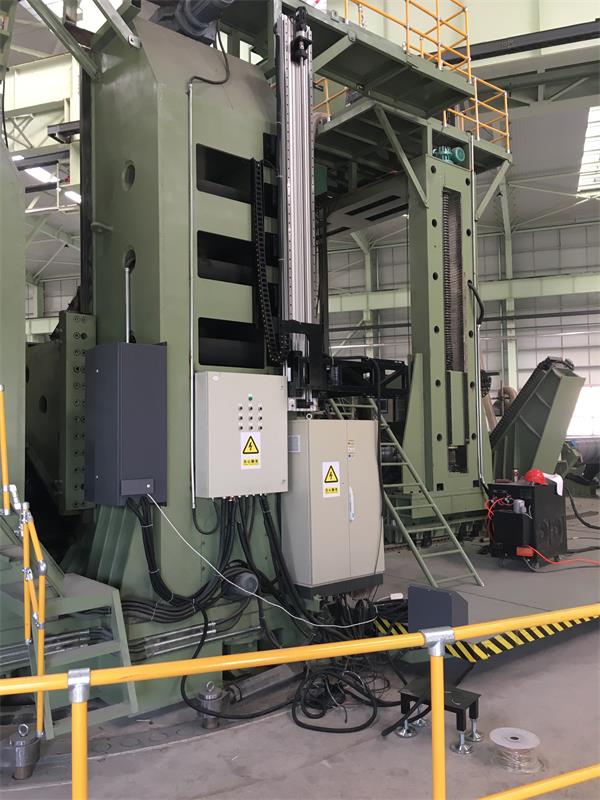

不同角度下的测径仪现场实拍









在引进在线测径设备后，降低目前车间工人在线测径劳动强度，提高效率，提升自动化水平。此项目在运行阶段中，实时数据的外径测量误差能够保持在±0.25mm之内，系统运行稳定，高精度的实时的反映出螺旋管的外径及截面情况，监测数据全面完整，解决了传统监测手段效率低、易出错、数据少、需要人工处理成果等问题，得到业主和施工方单位的一致好评。
