螺纹钢与圆钢在某些钢厂均会生产，而不是单独的仅生产某种，然而其检测需求又是两种不同的方式，圆钢检测的是外径与椭圆度尺寸，螺纹钢则检测的是内径、横肋、纵肋等信息。然而在自动化检测中，用测径仪即可完成这两类信息的检测。

在线测径仪为为某钢厂定制的设备，由测径仪主体、支架、吹扫装置、操控系统、显示屏等构成。

测径仪主体自然是主要部分，负责在现场检测用，该测径仪主要由2组测头组成，用以完成双方向尺寸的检测。

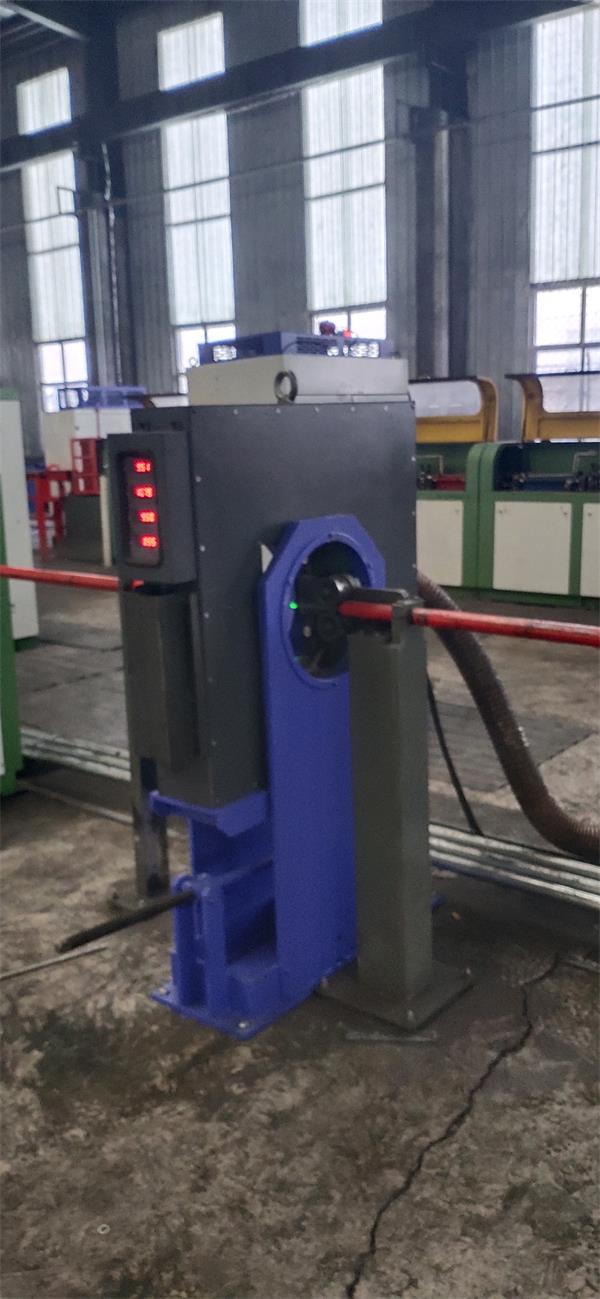

圆钢检测

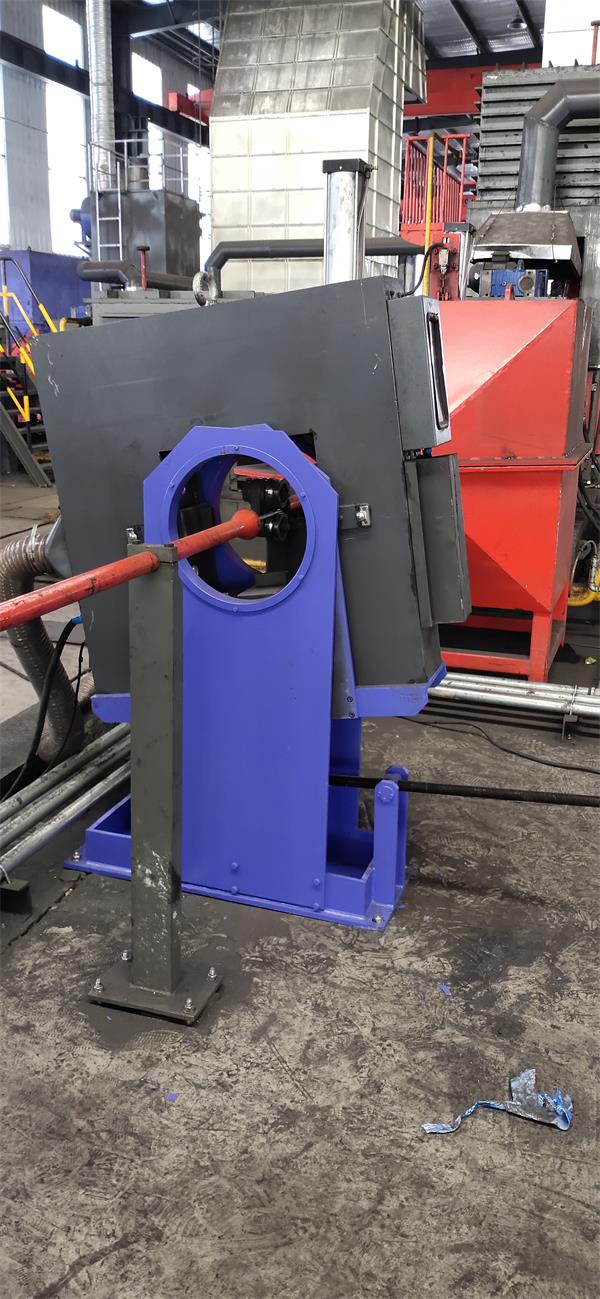

螺纹钢检测

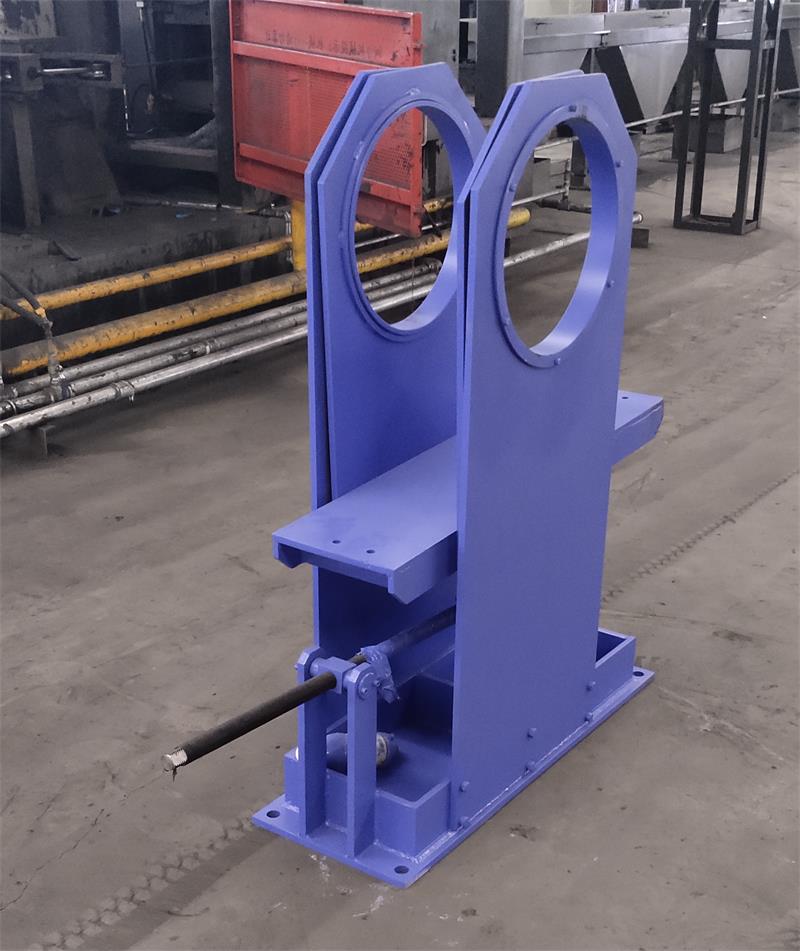

支架部分起到支撑测径仪的作用，使被测物通过测量区域中心位置附近，同时该支架还能调节测径仪主体的倾斜角度，以便对螺纹钢进行准确检测。

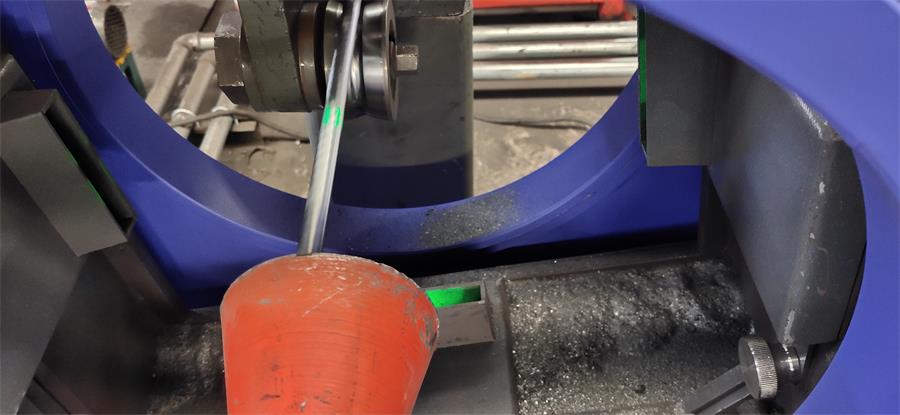

吹扫装置用于吹扫测头附近的粉尘等影响测量的杂质，维护周期更长，检测更准确。

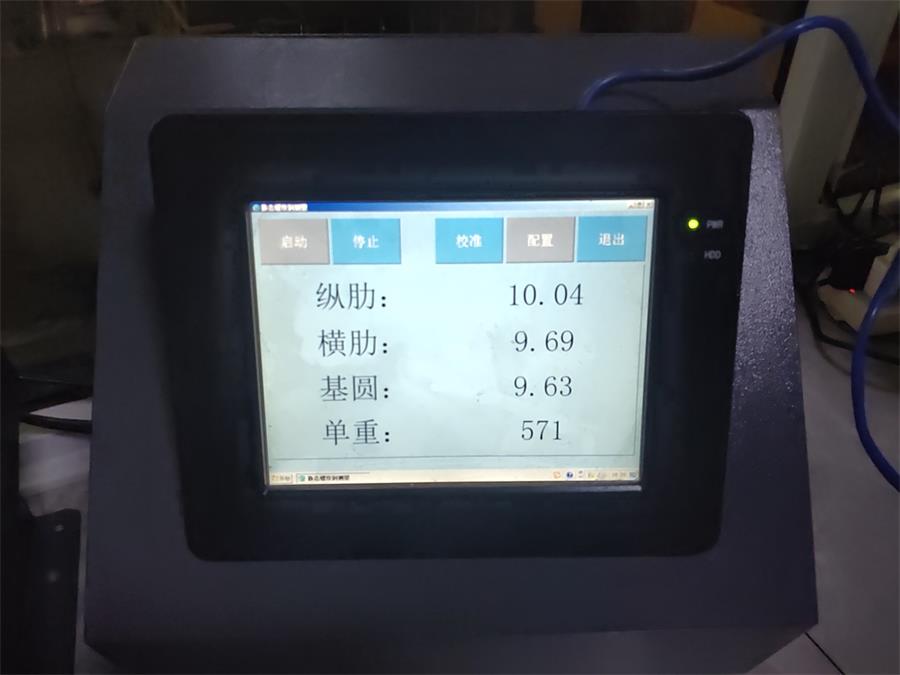

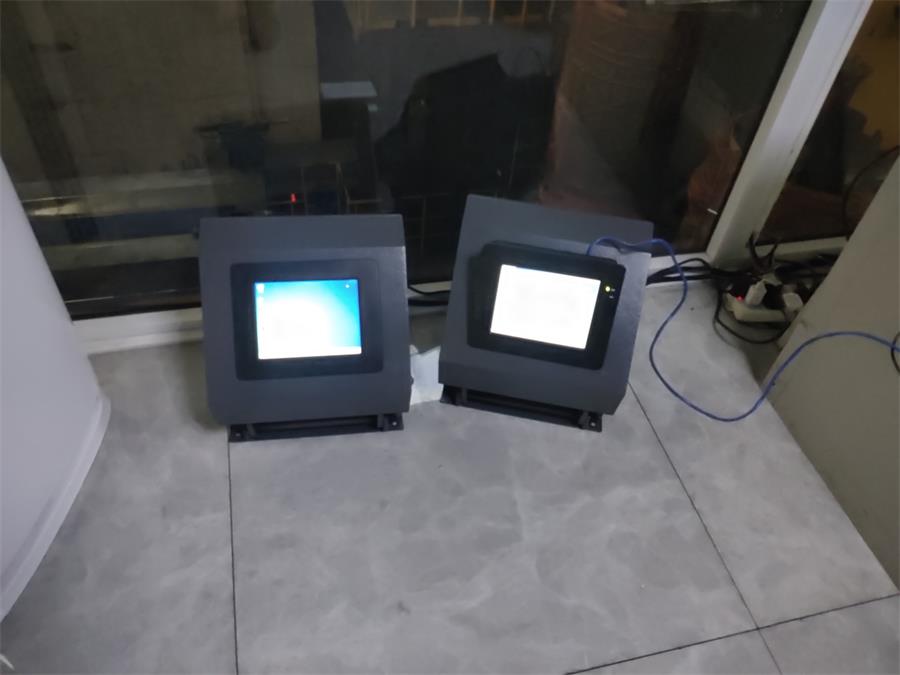

操控系统是完成对测径仪控制的系统，也能显示测量数据的系统，它远离测径仪所在区域，安装于环境较好区域，便于操作工安全远程操作测径仪。共有两个操作屏幕，分别为螺纹钢操作系统与圆钢操作系统。

显示屏安装于测径仪上，方便查看检测数据，当然在操控系统上同样能查看到具体的信息。

应用介绍

测径仪安装在生产线上，操作工在远离生产现场较好环境下操作系统，在保证安全的同时，完成了品质的检测，其作为非接触式测量系统，不损伤被测物表面，提高精度，尤其是检测螺纹钢的横肋纵肋等信息，检测更是迅速。

测径仪边检测边存储，可随时查阅存档，分析多次检测结果，找出问题出现的原因，并提前避免，完成高质量的检测。
