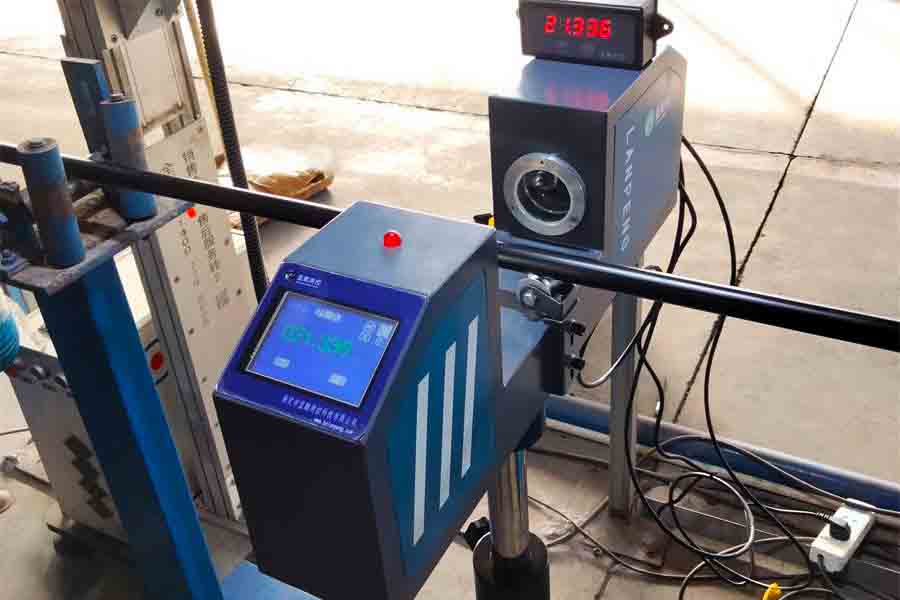

在线材、管材、线缆、塑料、橡胶等产品的连续生产的车间里，单轴测径仪是检测及控制产品外径精度的核心设备。其具备实时检测、实时显示、超差报警、闭环控制、传输存储等功能，是保障产品品质的重要设备。

要想让单轴测径仪能更好的工作，一定要让产品在其测量区域内，尽可能的让被测物的圆心通过中心区域附近，避免突然跳到过大，跑出测量区域。

初次安装方法

1、打开包装，检查单轴测径仪及附件是否齐全。

2、为保证测量的准确性，底座应安装在坚实、平整的平面上；

3、分别连接底座和支杆、支杆和托板、测径仪和托板；

4、松开星形手柄调节测径仪水平高度，使设备与被测工件平行，且被测工件垂直于两视窗的中心线并平行于底座上基准面，保证被测工件从距离底座的上基准面27.5±8mm的范围内通过，如果测径仪配置了拖轮定位组件，可通过微调其高度保障产品的位置。

5、连接外接屏、变频器。将航空插头插入机体上对应的接口。

6、检查无误后，连接电源线，开机上电。

后续调节方法

长期使用测径仪或碰撞后，可能有所偏移，偏移量小，通过拖轮定位组件微调（如无配置，直接调节支杆），如偏移量较大，则将星星手柄拧松，调节支杆高度后，将星星手柄拧紧即可。

更换大规格产品测量后，发现偏移量较大，亦可采用上述方法调节。

注意事项

调节支杆时，注意旋转角度，调节高度完成后，依然保持测径仪与产线垂直，在拧紧星星手柄。

调节可遵循“粗调+微调”的分步操作。

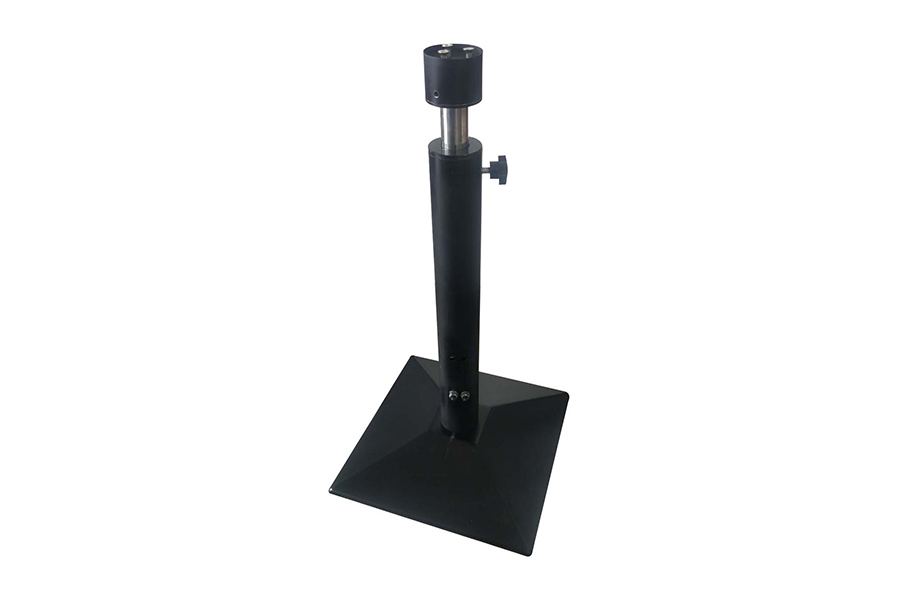

单轴测径仪配备支撑底座与微调拖轮定位组件，可根据产线需求选择是否配置，调节简单，就算是新手也能快速完成准确对位，适配各类工业在线检测场景。同时提供全流程技术指导，实打实帮企业解决在线测量痛点，提升生产品控效率。
