钢材，一种生产生活都离不开的材料，建筑、门窗、管道等多种多样的应用场景，给生产生活带来便利。钢材有多种的分类方法。

钢材产品的划分维度：按外形划分（主要维度）、按碳的含量、按化学成分、按冶炼设备、按脱氧程度、按钢的品质、按钢的用途、按加工形式、其他（成型方法、综合分类）。

不管是哪一种分类，它在生产生活中的重要性无可取代，而生产厂要做到的就是保证质量的合格，在越来越多的自动化生产线中，为其增设在线测量仪成了保质保量生产中不可缺少的一环。

本文重点介绍按外形划分产品及检测方案：

1、线材

主要产品为：普线。普线是指用“普通轧机”轧制的盘条。轧制速度20-60米/秒，每根重量（盘）在0.4-0.6吨，盘重较小，包装较松、较凌乱，普通线材扎机已被列为落后产能，将被逐步淘汰；

高线，用“高速无扭轧机”轧制的盘条，轧制速度在80-160米/秒，每根重量（盘重）在1.8-2.5吨，尺寸公差精度高（可达到0.02mm），与普线的区别在于高线生产速度快，盘重大，包装较紧，漂亮。

螺纹钢，螺纹钢是热轧带肋钢筋的俗称，其牌号由HRB和牌号的屈服点最小值构成。H、R、B分别为热轧（Hotrolled）、带肋（Ribbed）、钢筋（Bars）三个词的英文首位字母，分为二级HRB335、三级HRB400、四级HRB500，目前二级HRB335逐渐淡出市场。

不管是哪种线材都可以采用八轴智能测径仪进行检测，圆形的检测外径及椭圆度，带肋钢筋检测内径及肋高。除了采用八轴光电测径仪来检测带肋钢筋，还可采用机器视觉方法检测带肋钢筋的尺寸。

2、型材

主要产品为：

工字钢：槽钢角钢方钢重轨高工钢；

H型钢：圆钢不等边角钢扁钢轻轨齿轮钢；

六角钢：耐热钢棒合结圆钢合工圆钢方管；

碳工钢：轴承钢碳结圆钢不锈圆钢轴承圆钢；

矩型管：弹簧钢；

通过多轴测量仪进行在线检测，根据不同的形状选择不同的测头组数完成尺寸的检测。有的钢材有遮挡，可能检测的是部分尺寸，这个需要具体咨询。

3、板卷

主要产品为：

中厚板：容器板中板碳结板锅炉板低合金板；

花纹板：冷板热板冷卷板热卷板镀锌板；

电镀锌板：电镀锌卷锰板不锈钢板硅钢片；

彩涂板：彩钢瓦楞铁镀锌卷板热轧带钢；

板卷类产品外形相似度较高，可通过产品名称后带“板/卷”区分板状或卷状，可通过板卷表面特征（颜色、光泽、纹理、厚度等...）锁定产品范围，进而确定产品。

板材的几何尺寸检测主要的采用光电测宽仪与激光测厚仪进行宽度与厚度的测量，但值得注意的是对涂镀层的检测则需要采用超声波测厚仪。

4、管材

主要产品为：

焊管、不锈钢管、热镀锌管、冷镀锌管、无缝管、螺旋管、热轧无缝管。

板卷类产品外形相似度同样较高，可参考板卷区分规则。

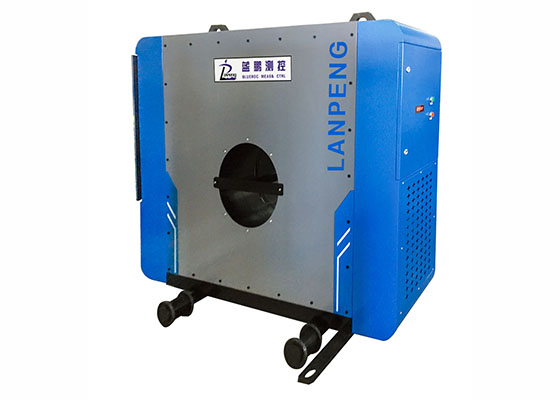

管材的检测同样是可以采用在线测径仪检测的，同样是光学检测设备，需要注意的是，大直径管材的检测需采用大直径测径仪，而大直径的测量范围是根据生产管材的规格进行定制的，根据当前生产的钢管尺寸，可调合适的测量范围。

另外关于钢材的基础几何尺寸的检测，还有一些其他适用于钢材的在线测量仪，基于机器视觉的测长仪主要测量长度、基于激光测量原理的轮廓仪主要检测表面缺陷，基于光电原理直线度测量仪主要检测管材的外表面直线度，基于激光原理的长管内孔直线度测量仪主要检测内孔轴线直线度等。

由于篇幅的限制，对各钢材的检测方法都只进行了简单的介绍，另外蓝鹏提供的几何尺寸测量解决方案，可根据需求定制产品。
