【案例分享】为某钢管厂定制的900mm范围的大直径

发布日期:2022-11-02 15:46
信息摘要:
钢管有粗有细,大口径钢管在某些场合有着不可替代的作用,比如输送管道等,这种大口径的管材检测,就需要定制的 大直径测径仪 来完成检测。本文介绍的这个大直径测径仪就是为...

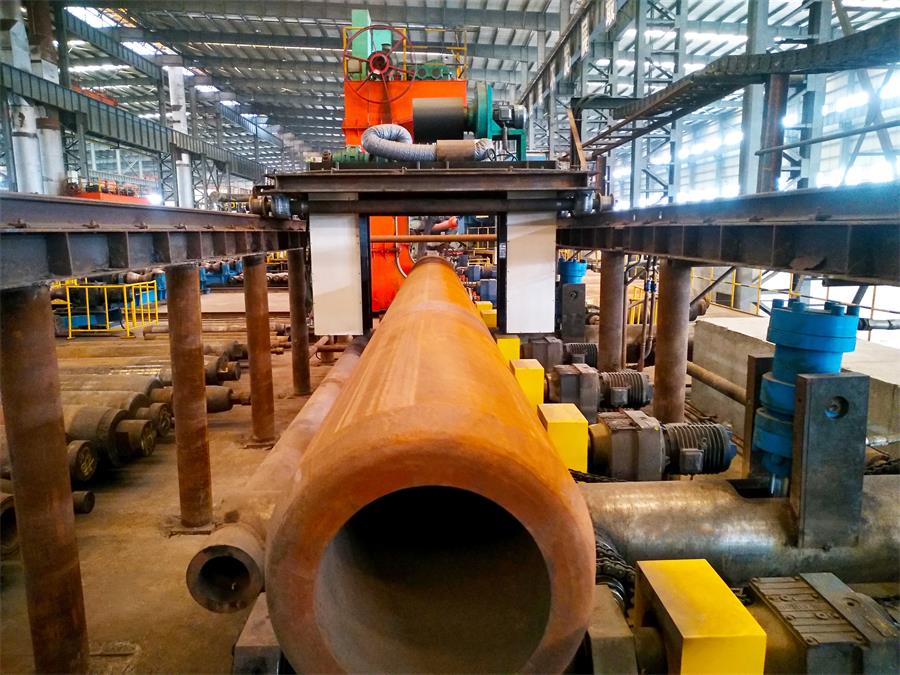

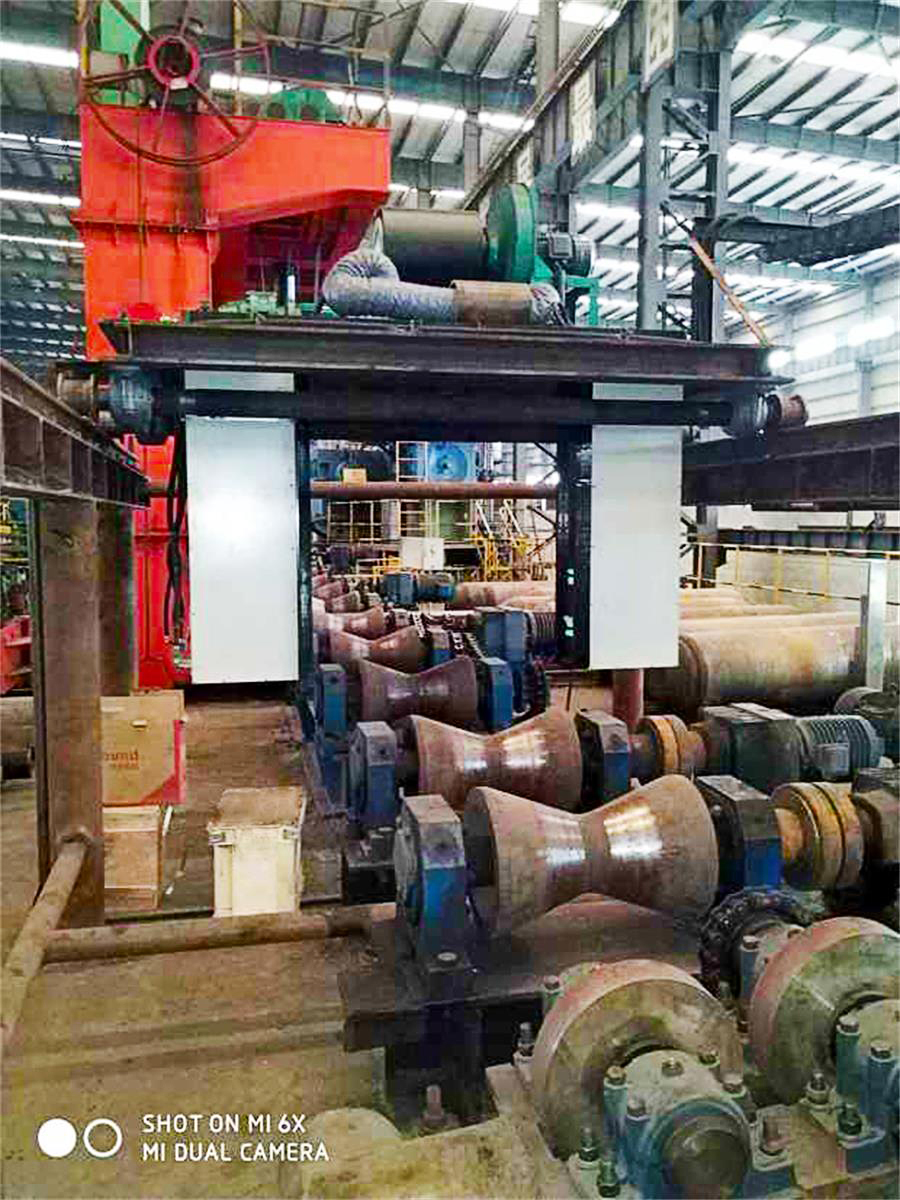

钢管有粗有细,大口径钢管在某些场合有着不可替代的作用,比如输送管道等,这种大口径的管材检测,就需要定制的大直径测径仪来完成检测。本文介绍的这个大直径测径仪就是为某大型钢管厂定制的200~900mm测量范围的精密仪器。


LPBJ900.1型测头间距可调式测径仪可广泛应用于工业场合棒材、管材的外径测量,可以实现生产时的连续在线动态测量和静态测量。本设备采用进口高精度传感器,工业计算机分析和计算测量结果,具有响应速度快、测量精度高和可靠性能好等优点。


测量原理

2套发射镜头分别发射出平行光射向2套接收镜头,通过接收镜头内的透镜使平行光束在光电转换元件上成像。当2束平行光内放入被测物时,在光电转换元件的像上就会出现虚拟的阴影,设其宽度分别为L1、L2。经过对光电转换元件发出的电信号的处理和计算可以得出L1、L2所对应的尺寸A1、A2,A1加A2再加上两个镜头之间的净间距B即可得出被测物的尺寸D。


设备参数

测量范围(mm):φ200~φ900;

被测物直径(mm):φ273~φ850;

测量精度(mm):≤0.1;

测量频率(Hz):500;

设备外形尺寸(mm):2351×460×1862;

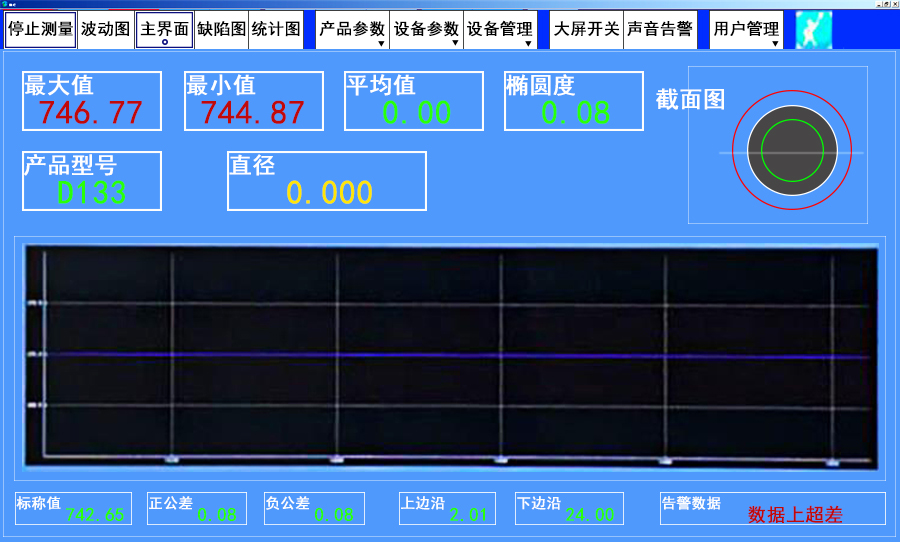

该测径仪还配备了专业的软件系统,用于检测数据的显示分析存储于测径仪的控制。


开始/停止测量:用于启动或停止一次测量过程,或者是在调整测头张合位置,待电机停止运动后的确认操作。

产品参数:主要用于校准、增加产品型号、选择产品型号等和产品相关的操作。

设备参数:主要用于数据查询等与设备存储数据相关的操作。

设备管理:主要用于制造设备时整体的配置操作,与用户无关,非专业人员不要修改其参数和内容,以免引起设备不能正常工作。

大屏开关:用于打开和关闭LED大屏数据显示。

声音告警:用于打开或关闭测量值超差报警的声音。

用户管理:用于添加、删除用户的操作和退出程序。

安全操作规程

一、开机

开机顺序:测厚仪上电→工控机开机。

二、打开测量软件

双击工控机桌面上的快捷方式”测径仪”图标,运行测量软件。

三、根据产品规格选择或添加产品型号和参数。

四、设定或选取产品参数,待测头位置调整完毕。

五、电机“开始测量”,设备开始工作。
